工控人家園 綜合討論 幫我分析一下電路圖

風流過客flgk

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看風流過客flgk的主題 / 回貼

樓主發表于: 2011-01-13 12:59

全看 | 小中大

諸位，請幫我分析一本電路圖，我照做了一個，怎么不行

wsir123

日子在忙碌中才會顯得充實，我喜歡這樣的生活。

級別: 論壇版主

精華主題: 4 篇
發帖數量: 1504 個
工控威望: 5491 點
下載積分: 24427 分
在線時間: 818(小時)
注冊時間: 2007-01-22
最后登錄: 2025-05-21
查看wsir123的主題 / 回貼

1樓發表于: 2011-01-15 13:50

全看 | 小中大

引用
引用第7樓風流過客flgk于2011-01-15 12:50發表的 :
首先感謝3樓5樓的詳盡指點，不過三樓說電源直接接在D1正端，而5樓說C2左端接負電。這樣都能試出雙穩態的好壞嗎？我用萬用表測Q4的集電極電壓，無光時為14.8V，有光時為9.8V.不知是不是可以證明光電電路是好的？

當光照時，調節RW1，測量Q4(鍺管)的ce結壓降是否為0.1~0.3v，根據樓主說的有光時為9.8v，感覺應該有點問題。僅供參考！

保持每天一點小進步足矣。。。

wsir123

日子在忙碌中才會顯得充實，我喜歡這樣的生活。

級別: 論壇版主

精華主題: 4 篇
發帖數量: 1504 個
工控威望: 5491 點
下載積分: 24427 分
在線時間: 818(小時)
注冊時間: 2007-01-22
最后登錄: 2025-05-21
查看wsir123的主題 / 回貼

2樓發表于: 2011-01-17 08:58

全看 | 小中大

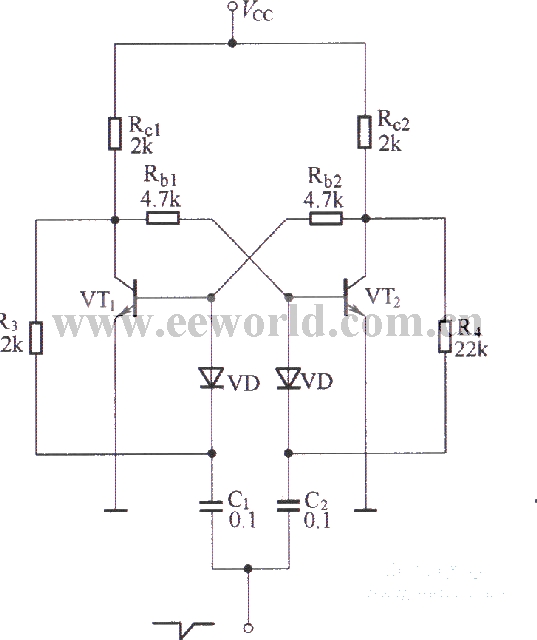

樓主根據這個圖的原理把你的雙穩態電路部分改下，再給個負脈沖試試？

保持每天一點小進步足矣。。。
