題目是這樣的，一個常開按鈕，一個時間繼電器，N個中間繼電器！
要達到的目的是 1  按第一下按鈕，一直輸出。
               2  按第二下按鈕，輸出閃爍。
               3  按第三下按鈕，輸出停止。
          附件帶答案，用三菱編程軟件編寫，可以轉化成機械電路。  供大家參考
                特此注明這是一個機械電路！請大家不要走捷徑，利用PLC的方便指令！我只是不會使用畫圖軟件才寫成梯形圖的！請大家不要侮辱自己的智商！


引用

引用第24樓劉洋88于2010-11-16 20:33發表的  :
不要以為此題很簡單，實際你OUT 了！！！！！！！！！！！！！

菜鳥

我看你的程序了  你用了9個中間繼電器  才實現的
我只用了5個中間繼電器就可以實現了。

引用

引用第35樓阿權1于2010-11-17 21:22發表的  :

         用5個繼電器最多能發生很短的脈沖，人家的才叫閃爍電路，不過繼電器用的有點多，他那個電路要接11個繼電器！

我當然知道了      ON 與 OFF 是同樣的時間     比如都是2秒鐘。

我為什么只用5個繼電器是因為我利用了繼電器的機械動作時間差。

如果有3個人以上想看程序或者電路的話    我就貼出來

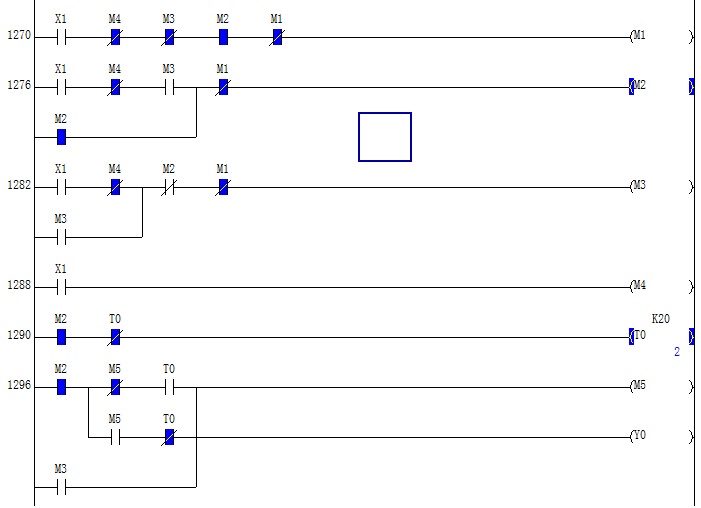

5個中間繼電器實現樓主所提出所有功能。  包括35樓啊權說的閃爍電路。

如果寫程序的話  最后一個M5 完全可以不要   把M5直接改成Y0
X1  按鈕
M4 把X1變成脈沖輸入
M1 所有指示燈狀態切斷
M2 指示燈閃爍
M3 指示燈常亮
M5 指示燈輸出轉接
T0 計時器

引用

引用第49樓阿權1于2010-11-19 20:15發表的  :
       基本同意48樓的觀點，47樓的電路按鈕用了4個觸點，M2用了5個觸點，就算觸點夠用，用繼電器接根本就行不通！

有8點的繼電器  你聽說過嗎？

引用

引用第62樓phb1976于2010-11-23 22:09發表的  :
如果可以轉化成機械電路，是有點歷害的。我試一下看行不？

明確的告訴你   不行的
