樓主  發表于: 16天前
圖片:
圖片:
圖片:
1111MicrosoftInternetExplorer402DocumentNotSpecified7.8 磅Normal0龍海兒11(同微博)      同《電氣外傳》微信公眾號
1111MicrosoftInternetExplorer402DocumentNotSpecified7.8 磅Normal0

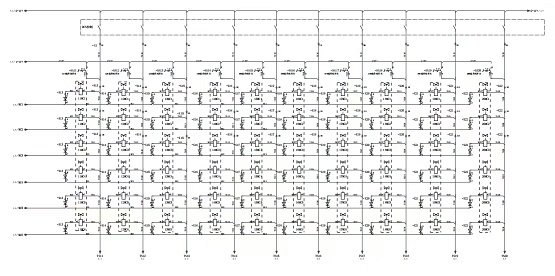

在電氣設計圖中,矩陣設計的接線方法是通過結構化布局實現多靈活鏈接的技術,常用于信號切換、配電調壓或更加復雜的控制場景。
今天聊一種在電氣圖紙中用到的一種簡單矩陣接法,一眼就看明白,很大程度簡化了程序控制點和繼電器的使用。

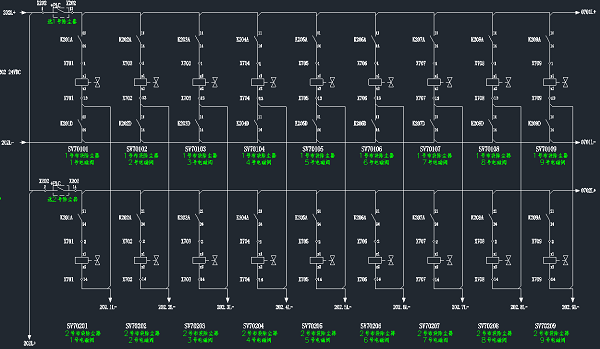

這是一種簡單的行列式拓?fù)浣Y(jié)構。我們把輸出信號繼電器的線圈A1和A2分別控制起來。和我們辦公表格一樣需要一個行輸出點和列輸出點才能確定到指定的輸出繼電器。例如我們有100個輸出控制點,正常配置占100個輸出點和100個繼電器,對于程序和維護都是最優的,無不干擾。但是通常成本太高了。如果分成10組,每組10個,那就只需要20個控制點,繼電器根據觸點利用的多少也相應減少。
當然你的工藝必須是允許你分組的,也就是最好是同一時刻只輸出一個點,或者是不同組的不同編號的多個輸出。否則謹慎使用這種接法設計,防止出現意外的事故。
今天只是一個小小的分享,矩陣邏輯在IO模塊,變配電里都還有很多有趣的應用,歡迎各位看官的深入交流和批評指正。



關注《電氣外傳》公眾號,知乎,CSDN等同號
是我冒飯了
叮又叮不懂,斜又斜不廢。
級別: 家園常客
精華主題: 0
發帖數量: 118 個
工控威望: 524 點
下載積分: 587 分
在線時間: 62(小時)
注冊時間: 2024-03-14
最后登錄: 2025-05-07
查看是我冒飯了的 主題 / 回貼
1樓  發表于: 15天前
圖有點模糊啊
sjm123
https://weike.fm/SyNGJc43f
級別: 論壇先鋒
精華主題: 0
發帖數量: 457 個
工控威望: 1082 點
下載積分: 885 分
在線時間: 111(小時)
注冊時間: 2016-05-14
最后登錄: 2025-05-07
查看sjm123的 主題 / 回貼
2樓  發表于: 15天前
圖看著有點模糊 ,但是還是看得懂  就是有點影響美觀
努力~進步
微信號:msre007
添加時注明來自工控人家園
壓縮包用WINRAR打開
龍海兒
關注《電氣外傳》公眾號,知乎,CSDN等同號
級別: 論壇先鋒
精華主題: 0
發帖數量: 323 個
工控威望: 1219 點
下載積分: 661 分
在線時間: 96(小時)
注冊時間: 2018-04-13
最后登錄: 2025-05-07
查看龍海兒的 主題 / 回貼
3樓  發表于: 14天前
想要高清圖甚至原版cad的可以聯系我,但我覺得這個不重要,原理知道就行。它有好多應用方式,歡迎各位大佬交流補充
