我平時調試的時候 要用到 232  TTL  485 功能。

維修的時候舊設備有 s7-200plc 要用485通訊，三菱的要用 422通訊。232 也經常用到。 調試PCB的時候還會用到TTL。

調試的時候要帶好多根線才行。  用USB插來插去的很麻煩。

我準備設計一款  232 TTL 485 422 可以自由切換的 轉接器，USB轉232的芯片用FT232， 使用隔離電源， FT232 出來后 跟后面的的TTL 485 422 232 是完全隔離的，避免引入強電損壞電腦。通過按鍵切換是4中接口。 不知道 怎樣？

大家有沒有這樣的需求？還是只有我有這樣的需求？

引用

引用第1樓tingfenghu于2020-12-03 17:58發表的  :
大部分人只需要232，422，485，CAN有少數人用。
232，422，485用研華ADAM 4561都不用切換，
可以任意使用其中一個，并且是完全隔離的。

還有此等神器，  淘寶看了 199 能買到？其他都是 500多

果然 淘寶是萬能的.

不過 我還是準備自己做一套.  反正板子已經打樣了.  目前電路設計跟淘寶上還有一些差別的.  順便測試一下性能.

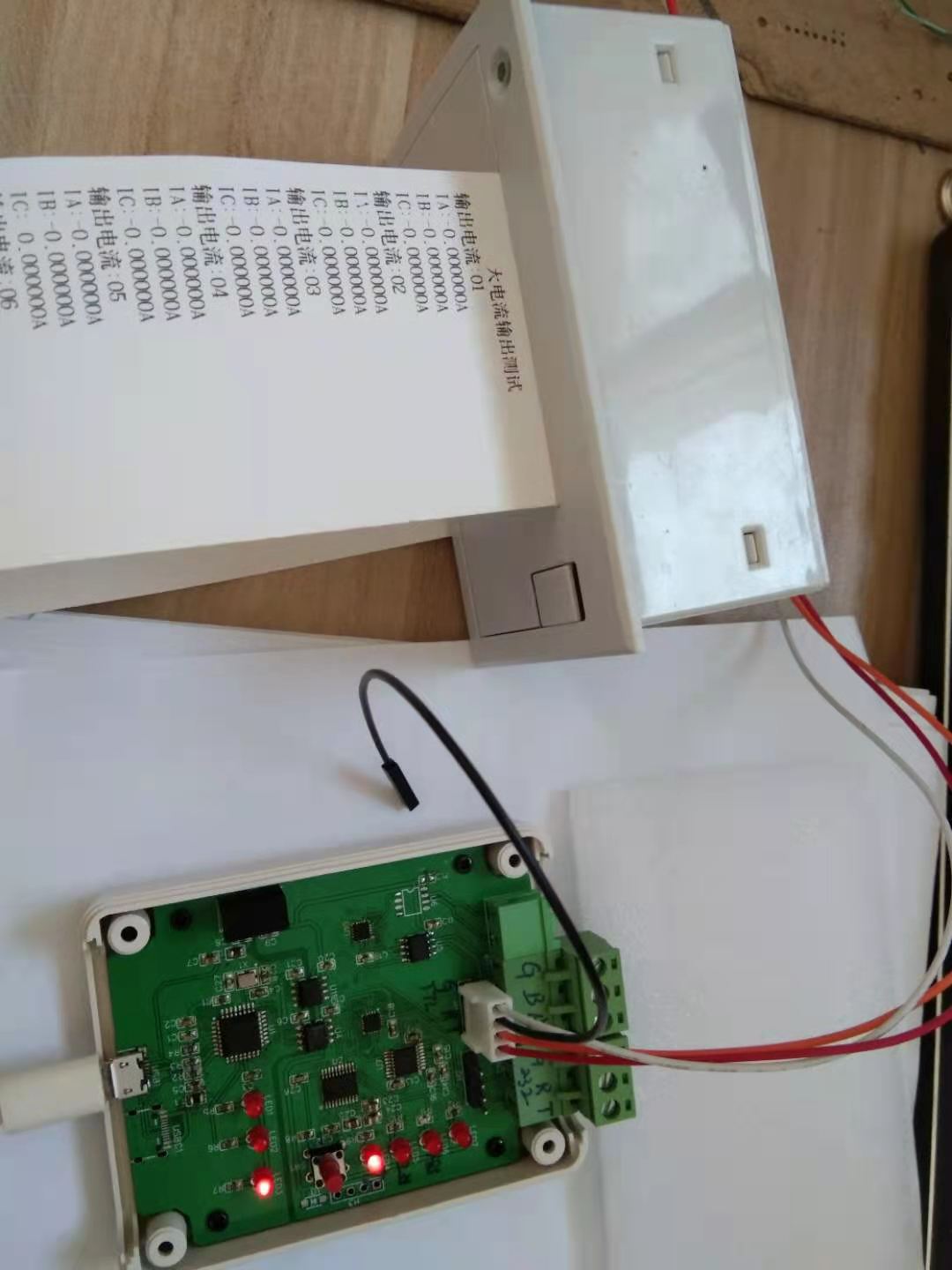

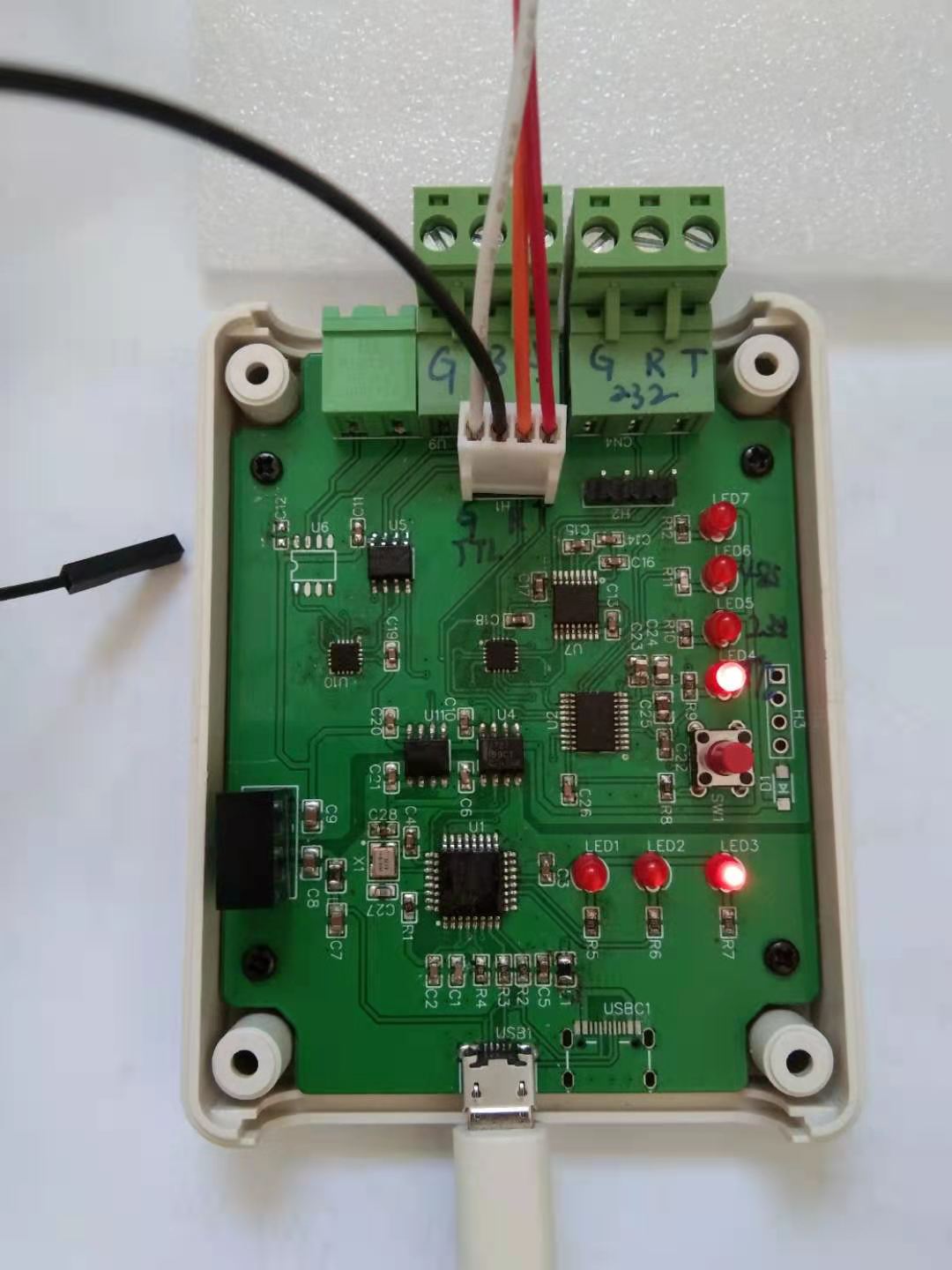

做了兩版, 第一次 模擬開關接線畫錯了.   ft232還少了一個晶振.  第二次端子有點靠內 蓋不上蓋,  需要將端子外移 ,目前功能是正常了.  通過按鍵可以切換 TTL  RS232  RS485 和RS422. , 支持 type C 和micro USB 接口. 湊活用吧.
