公司有個電磁鐵，以前用電子電路做的控制，就是初始上電是全波整流，電壓340V，電磁鐵吸和，上電后1秒后電磁鐵已經吸和就轉化成半波整流，170V，

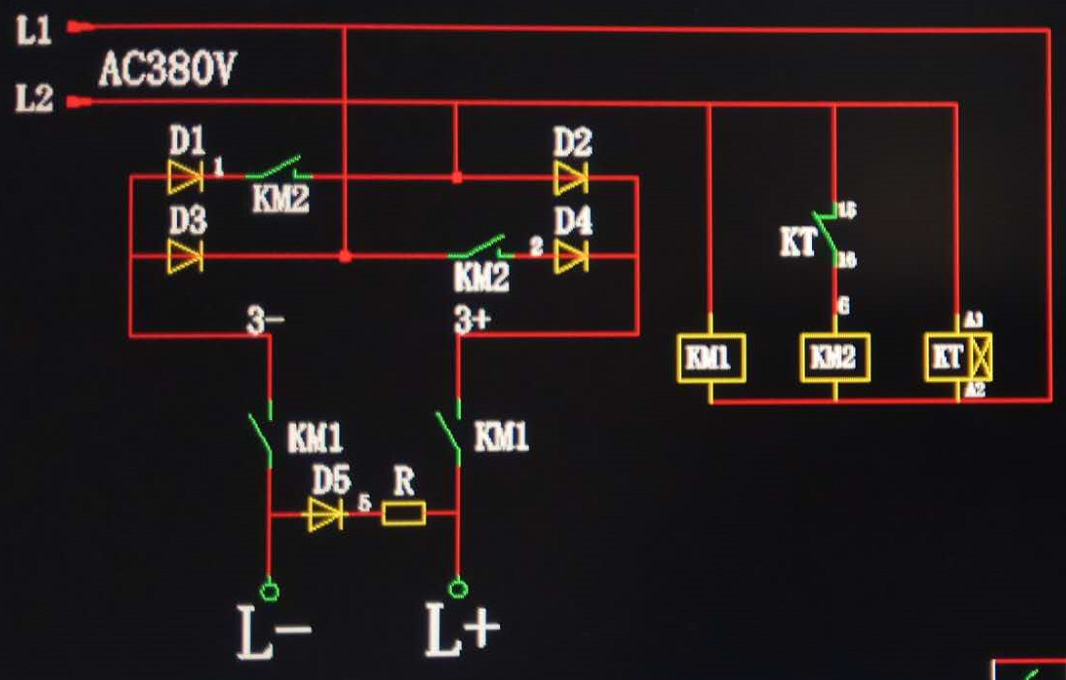

我用了個380V的交流接觸器和時間繼電器，用二極管完成了這個功能，使用正常，如下圖：


后來感覺體積比較大，想縮小體積，

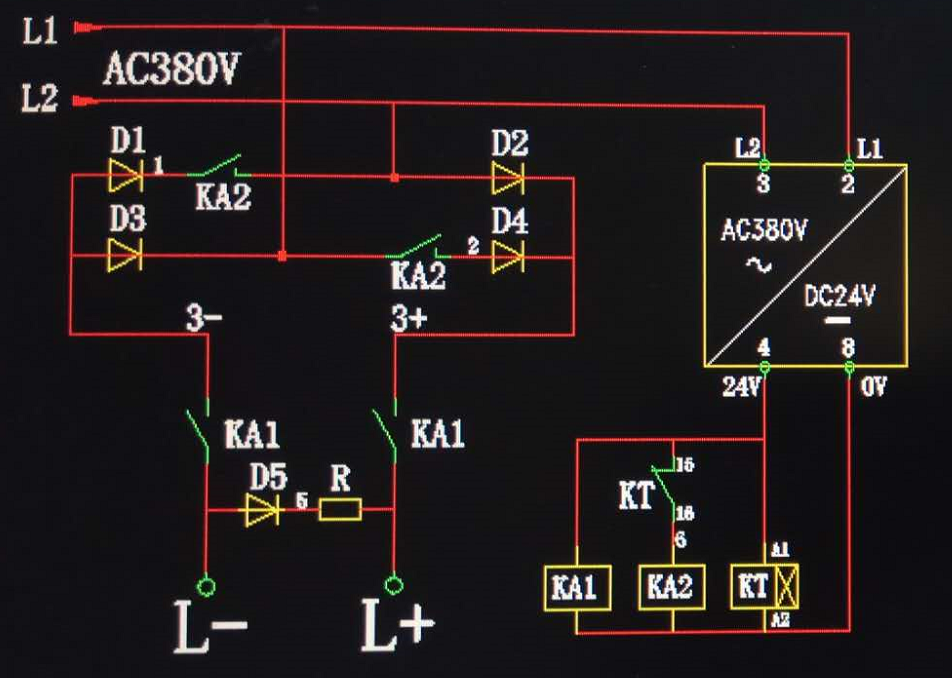

就把KM換成24V的2P繼電器，和權的SJ2的，外加一個380變24V的電源供電，時間繼電器還是380V的，
但是出現了個奇怪現象：全波整流階段電壓時340V，電磁鐵初始也吸和了，但是等轉換成半波整流時電磁鐵就掉了下來，沒法保持，此時電磁鐵電壓就十幾伏就又沒了。
我把KA2換成24 V接觸器不行，380變24V的電源改為外供電也不行，這個有高手幫忙分析下原因？

換位繼電器后，斑駁整流的情況下測量下3+,3-的電壓，看看是不是KA1觸點容量不夠

380V的時間繼電器接在24V回路里，真是高手
