用心回復

大道至簡

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 432 個
工控威望: 772 點
下載積分: 1744 分
在線時間: 149(小時)
注冊時間: 2017-03-08
最后登錄: 2025-06-25
查看用心回復的主題 / 回貼

樓主發表于: 2019-12-25 16:56

只看樓主 | 小中大

1. 系統概述

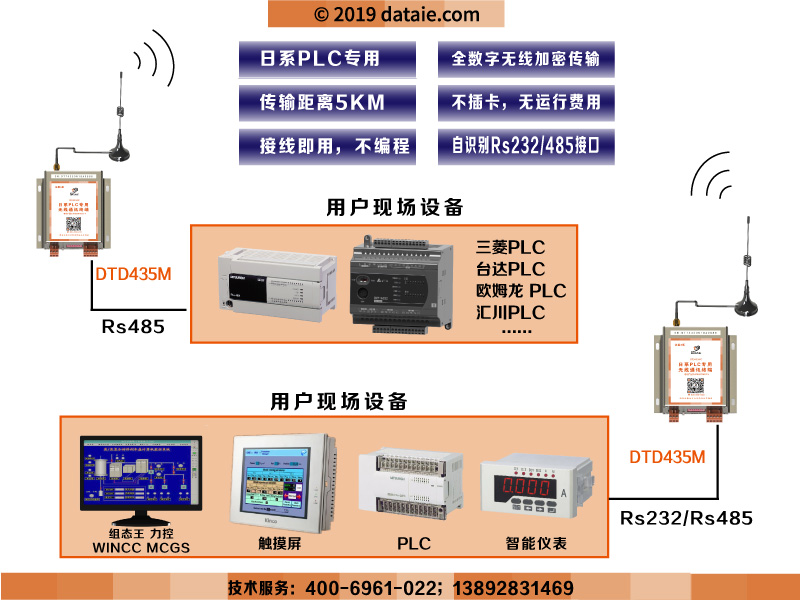

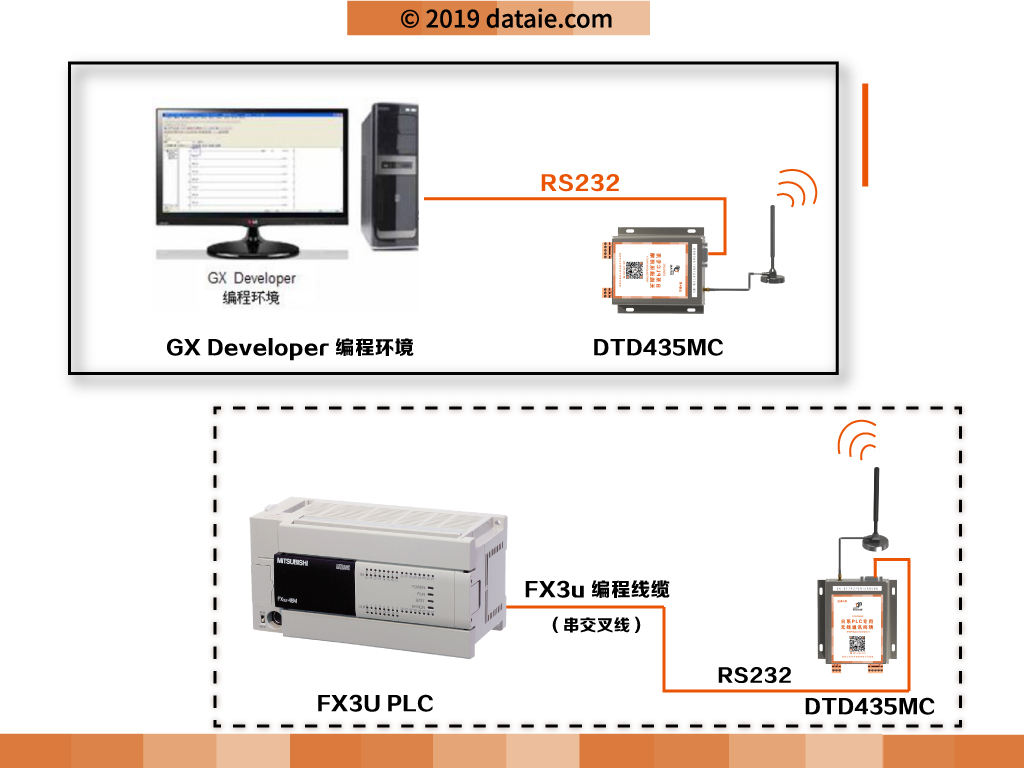

三菱 PLC FX3u 可以使用專用下載線通過計算機串口下載程序，同樣也可以使用自制下載線纜，連接西安達泰電子無線模塊 DTD435M 進行遠程無線下載程序，計算機端采用 RS232 或者 RS485 將計算機端與無線模塊連接， PLC 端同樣使用 RS232 轉 RS485 將把無線模塊接收到的下載數據通過 RS232 口與自制編程電纜連接。系統結構如下圖所示：

2. 編程線制作

PLC 編程電纜是八針的選型接頭，與 RS232 的 DB9 接線如下圖所示：

將自制電纜與 PLC 連接。

3. 參數設置

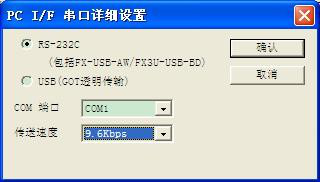

西安達泰電子的 DTD435M 均采用 9600 8N1。GX Developer 編程軟件下載參數如下圖所示，串口與插入 PC 的串口驅動顯示的一致。

4. 實例總結

三菱 PLC FX 系列 PLC 通過西安達泰電子無線模塊 DTD435M 可以完成程序的無線下載，并能實時進行在線監控與調試。

[ 此帖被用心回復在2019-12-25 17:02重新編輯 ]

微信公眾號：DTD110HF
PLC無線通訊方案

工控劍俠666

天道酬勤，認真的人做認真的事。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1019 個
工控威望: 2700 點
下載積分: 22881 分
在線時間: 278(小時)
注冊時間: 2013-03-30
最后登錄: 2025-06-07
查看工控劍俠666的主題 / 回貼

1樓發表于: 2019-12-25 17:01

只看該作者 | 小中大

宣傳的可以啊，西安達泰的代理商嗎

工控人加油

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 990 個
工控威望: 8893 點
下載積分: 16417 分
在線時間: 945(小時)
注冊時間: 2014-05-23
最后登錄: 2025-06-25
查看anlyl2014的主題 / 回貼

2樓發表于: 2019-12-27 16:39

只看該作者 | 小中大

傳輸距離多少?

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

用心回復

大道至簡

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 432 個
工控威望: 772 點
下載積分: 1744 分
在線時間: 149(小時)
注冊時間: 2017-03-08
最后登錄: 2025-06-25
查看用心回復的主題 / 回貼

3樓發表于: 2020-09-07 11:03

只看該作者 | 小中大

傳輸距離目前最遠可以達到20公里，根據需求不同，幾百米，一公里，三公里，五公里，十公里的設備都有，最近整理了一些主流PLC(西門子，施耐德，三菱，臺達，）與觸摸屏，DCS之間的無線通訊的例程，需要的話私信我啊。。

微信公眾號：DTD110HF
PLC無線通訊方案

guangyu85

工程師

級別: 家園常客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 521 個
工控威望: 832 點
下載積分: 5759 分
在線時間: 407(小時)
注冊時間: 2011-06-13
最后登錄: 2025-06-25
查看guangyu85的主題 / 回貼

4樓發表于: 2020-09-08 10:28

只看該作者 | 小中大

一看到傳輸速率9600kbs，就沒有再看下去的欲望了。

sunnykmc

SunnyKMC

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 287 個
工控威望: 3746 點
下載積分: 28950 分
在線時間: 413(小時)
注冊時間: 2014-04-20
最后登錄: 2025-06-23
查看sunnykmc的主題 / 回貼

5樓發表于: 2020-09-08 10:34

只看該作者 | 小中大

速率9600kbs，這是要喝幾杯茶或咖啡的等待時間

ytzidonghua

plc 觸摸屏自動化技術培訓等電話0535-6380506

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2597 個
工控威望: 7217 點
下載積分: 9034 分
在線時間: 407(小時)
注冊時間: 2006-09-27
最后登錄: 2025-06-25
查看ytzidonghua的主題 / 回貼

6樓發表于: 2020-09-10 09:09

只看該作者 | 小中大

遠程控制模塊網關都可以實現遠程下載程序了
還有云屏
直接云plc也很多了

plc 觸摸屏變頻器編程電纜，plc培訓等
plc觸摸屏遠程下載，遠程監控
手機APP監控plc
QQ 365871920
電話13396452298
www.ytleader.com

sxguozhifeng

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 374 個
工控威望: 421 點
下載積分: 26938 分
在線時間: 89(小時)
注冊時間: 2019-05-14
最后登錄: 2022-12-21
查看sxguozhifeng的主題 / 回貼

7樓發表于: 2020-09-10 10:43

只看該作者 | 小中大

學習學習。
