樓主  發表于: 2018-03-24 21:14
第一次使用模擬量就翻車了,前一陣論壇求助電子尺的使用問題http://www.newzhiteng.com/read-gktid-1645195.html,參考網友意見,最終采用了4-20ma的兩線制變送器。模擬量模塊為FX3G-2AD-BD,用來獲取液壓機的位置。

問題來了,PLC讀取的模擬量(位置)波動非常大,基本上為不可用的狀態。液壓站采用匯川30KW伺服,伺服未使能時模擬量讀數正常,但是只要伺服使能,PLC的模擬量就一直跳動,而且液壓站上未通電的電磁閥(24VDC)的指示燈都為微亮狀態。

三相電源輸入有采用電抗器,伺服驅動器輸出電機線繞了環形磁環一圈。220V電源來自隔離變壓器,電流信號模擬量變送器采用了屏蔽雙絞線。

幫忙分析一下應該如何處理干擾問題,謝謝!
goldage
級別: 工控俠客
精華主題: 0
發帖數量: 1992 個
工控威望: 2157 點
下載積分: 7443 分
在線時間: 542(小時)
注冊時間: 2016-06-19
最后登錄: 2025-07-11
查看goldage的 主題 / 回貼
1樓  發表于: 2018-03-24 21:40
利用電流模擬器時候存在干擾么,先確定你的傳感器信號是否正常先
lin10663
Ivan
級別: VIP會員

精華主題: 0
發帖數量: 3896 個
工控威望: 4351 點
下載積分: 145638 分
在線時間: 6711(小時)
注冊時間: 2016-10-23
最后登錄: 2025-07-11
查看lin10663的 主題 / 回貼
2樓  發表于: 2018-03-25 09:05
Response time主要是多少
不要求你可以加電容100P+0.22UF抑制雜訊
速度要快點22P+0.1UF(104)
本帖最近評分記錄:
  • 下載積分:+1(dawutong) 好貼好貼!
  • 努力~學習
    QQ:1796367739    VX:IVAN10663
    iujfang
    怪人
    級別: 家園�?�
    精華主題: 0
    發帖數量: 412 個
    工控威望: 535 點
    下載積分: 1395 分
    在線時間: 211(小時)
    注冊時間: 2010-05-21
    最后登錄: 2025-07-11
    查看iujfang的 主題 / 回貼
    3樓  發表于: 2018-03-25 10:56
    最好加一個信號隔離器,很好用的。
    tingfenghu
    級別: 工控俠客

    精華主題: 0
    發帖數量: 2866 個
    工控威望: 3638 點
    下載積分: 3560 分
    在線時間: 3826(小時)
    注冊時間: 2007-11-04
    最后登錄: 2025-07-11
    查看tingfenghu的 主題 / 回貼
    4樓  發表于: 2018-03-25 13:03
    模擬量模塊為FX3G-2AD-BD,16ma/2000,精度正負1%
    這個分辨率和精度都不高。
    建議采用FX3U-4AD,你轉換的波動并不是干攏,而是正常波動。
    二手PLC,觸摸屏,伺服驅動,各類氣動設備
    http://shop58129605.taobao.com/
    ctz556
    級別: 探索解密
    精華主題: 0
    發帖數量: 65 個
    工控威望: 191 點
    下載積分: 1229 分
    在線時間: 121(小時)
    注冊時間: 2013-11-25
    最后登錄: 2023-08-07
    查看ctz556的 主題 / 回貼
    5樓  發表于: 2018-03-25 13:16
    引用
    引用第4樓tingfenghu于2018-03-25 13:03發表的  :
    模擬量模塊為FX3G-2AD-BD,16ma/2000,精度正負1%
    這個分辨率和精度都不高。
    建議采用FX3U-4AD,你轉換的波動并不是干攏,而是正常波動。


    FX3G-2AD-BD精度16ma/2000。也不是1%吧。

    應該也不是分辨率和精度的問題,伺服未使能時讀數正常。只要伺服電機使能,數值就跳動,跳動范圍最大約正負50mm,正負10%了。
    ctz556
    級別: 探索解密
    精華主題: 0
    發帖數量: 65 個
    工控威望: 191 點
    下載積分: 1229 分
    在線時間: 121(小時)
    注冊時間: 2013-11-25
    最后登錄: 2023-08-07
    查看ctz556的 主題 / 回貼
    6樓  發表于: 2018-03-25 13:24
    引用
    引用第3樓iujfang于2018-03-25 10:56發表的  :
    最好加一個信號隔離器,很好用的。


    幫忙推薦一個,謝謝!
    tingfenghu
    級別: 工控俠客

    精華主題: 0
    發帖數量: 2866 個
    工控威望: 3638 點
    下載積分: 3560 分
    在線時間: 3826(小時)
    注冊時間: 2007-11-04
    最后登錄: 2025-07-11
    查看tingfenghu的 主題 / 回貼
    7樓  發表于: 2018-03-25 13:41
    [quote]引用第5樓ctz556于2018-03-25 13:16發表的  :


    FX3G-2AD-BD精度16ma/2000。正負1%。

    應該也不是分辨率和精度的問題,伺服未使能時讀數正常。只要伺服電機使能,數值就跳動,跳動范圍最大約正負50mm,正負10%了。

    確認一下你要求的精度在你需要的范圍內,
    比如測量20CM,換算成是2000,這個有20的偏差,你需要200的數值即可,20偏差跳動是不需要考慮的。
    如果需要2000的精度,只能使用更高精度的模塊。通過算法和更改取樣時間并不能解決實際偏差
    同時需要考慮電子尺和變送器的精度
    二手PLC,觸摸屏,伺服驅動,各類氣動設備
    http://shop58129605.taobao.com/
    tingfenghu
    級別: 工控俠客

    精華主題: 0
    發帖數量: 2866 個
    工控威望: 3638 點
    下載積分: 3560 分
    在線時間: 3826(小時)
    注冊時間: 2007-11-04
    最后登錄: 2025-07-11
    查看tingfenghu的 主題 / 回貼
    8樓  發表于: 2018-03-25 13:47
    引用
    引用第5樓ctz556于2018-03-25 13:16發表的  :


    FX3G-2AD-BD精度16ma/2000。也不是1%吧。

    應該也不是分辨率和精度的問題,伺服未使能時讀數正常。只要伺服電機使能,數值就跳動,跳動范圍最大約正負50mm,正負10%了。

    如果你換算成10000,那么數值將偏差100,
    這個模塊的精度在2000對16ma是1%,也就是20,
    精度在需要范圍可以用算法,如取平均值。
    還有就是電子尺的精度。
    二手PLC,觸摸屏,伺服驅動,各類氣動設備
    http://shop58129605.taobao.com/
    tingfenghu
    級別: 工控俠客

    精華主題: 0
    發帖數量: 2866 個
    工控威望: 3638 點
    下載積分: 3560 分
    在線時間: 3826(小時)
    注冊時間: 2007-11-04
    最后登錄: 2025-07-11
    查看tingfenghu的 主題 / 回貼
    9樓  發表于: 2018-03-25 13:55
    電流源本身抗干擾,
    需要考慮變送器和電子尺。
    二手PLC,觸摸屏,伺服驅動,各類氣動設備
    http://shop58129605.taobao.com/
    ctz556
    級別: 探索解密
    精華主題: 0
    發帖數量: 65 個
    工控威望: 191 點
    下載積分: 1229 分
    在線時間: 121(小時)
    注冊時間: 2013-11-25
    最后登錄: 2023-08-07
    查看ctz556的 主題 / 回貼
    10樓  發表于: 2018-03-25 15:25
    引用
    引用第8樓tingfenghu于2018-03-25 13:47發表的  :

    如果你換算成10000,那么數值將偏差100,
    這個模塊的精度在2000對16ma是1%,也就是20,
    精度在需要范圍可以用算法,如取平均值。
    還有就是電子尺的精度。



    查了一下資料,FX3G-2AD-BD的精度確實是1%。而FX3U-4AD也是1%。之所以我認為數值波動是干擾產生的,而不是精度不夠,是因為伺服未使能時讀數是正常的,波動正負1mm。而伺服使能(未轉動,無位移)時數值就有非常大的波動。
    lin10663
    Ivan
    級別: VIP會員

    精華主題: 0
    發帖數量: 3896 個
    工控威望: 4351 點
    下載積分: 145638 分
    在線時間: 6711(小時)
    注冊時間: 2016-10-23
    最后登錄: 2025-07-11
    查看lin10663的 主題 / 回貼
    11樓  發表于: 2018-03-25 18:01

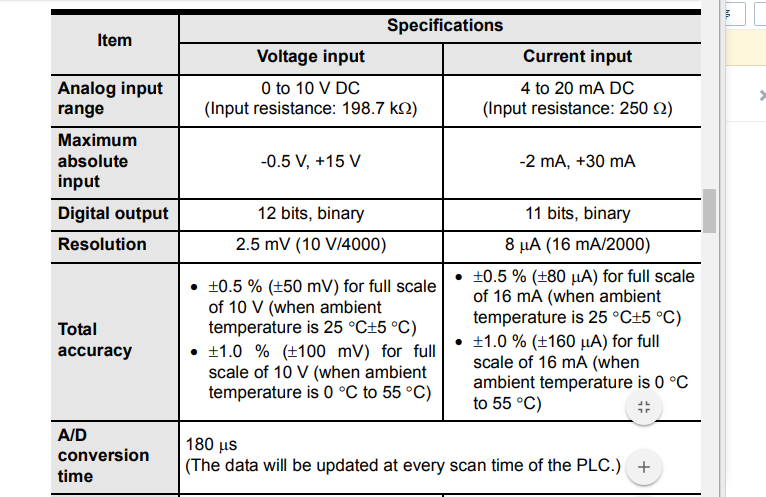

    圖片:
    精度沒想像那麼差把
    Q系列我不敢說

    努力~學習
    QQ:1796367739    VX:IVAN10663
    • «
