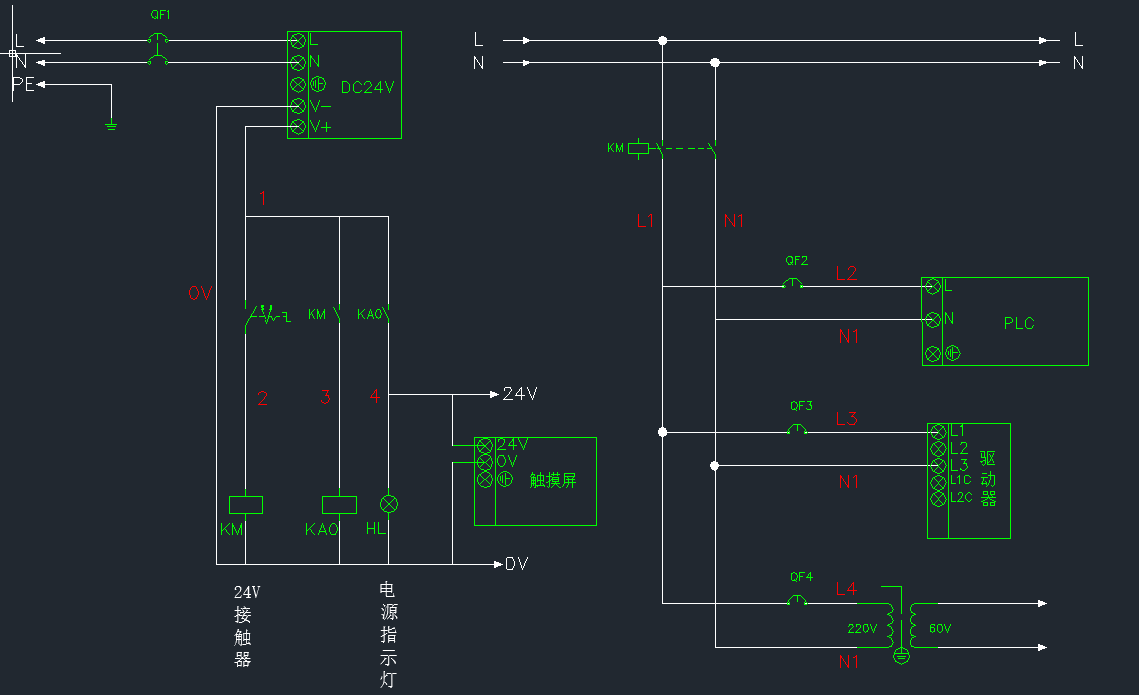

按下圖接線，24V接觸器線圈會燒壞，請教原因？1-3之間是接觸器的NO點。

一般都是用直流的24V接觸器。來控制220VAC，確實要看清楚線圈的電壓類型。新手玩繼電器。不注意很容易被燒壞，線圈有24VDC、110VAC和220VAC，要看清楚線圈上標的電壓。否則很容易燒壞。還有溫控器，時間繼電器。還有一些90VDC,180VDC直流馬達。控制器要接跳線的。一不小心很容易出錯。搞工控的，要有特工一樣的觀察能力。

樓主的圖沒問題。首先，接觸器的接法要安全規范。低壓控制高壓。主觸點L1\L2\L3接220VAC，主觸點不宜接不同電壓的線。副觸點NO,接KAO是正確的。8樓說的。右圖N直接連接。實為減料的搞法。接兩個觸點的用意是。防止零線火線搞反了的安全保護。所以在接線通電前，要分清楚進線的相線和零線。要和電路圖的對應得上。搞電的。半點馬虎不得。只有良好的習慣和遵守規則去做事，才能給設備提供保障。如果是想著能用就可以，就像兩會的代表說的一樣。不敢用國產的螺栓。制造大國就是自欺欺人了。
