有輸入點X0，X1，X2，X3四個點，

X0導通則通知M0驅動馬達從A點運行到B點動作1；

X1導通則通知M1驅動馬達從C點運行到D點動作2；

X2導通則通知M2驅動馬達從F點運行到G點動作3；

X3導通則通知M2驅動馬達從L點運行到M點動作4；

輸入點X0，X1，X2，X3的導通不分先后是隨機的，先導通的優先處理，馬達只有一個，一次只能做一種動作，正反轉不用考慮，

我這個案例是要用在龍門金屬表面處理生產線上，有若干個工作槽，那個槽先加工完成就通知料車去搬運到下一個槽處理，以上只是簡單的比喻，水平有限，懇請高手賜教，這個要用什么指令，就上述條件能否寫一個簡單的范例程序，我用的PLC是三菱FX2N系列，謝謝！我的郵箱：[email protected]  ,謝謝！

看一下三菱SFWR和SFRD指令，兩者結合使用應該能實現

謝謝版主

我剛看過這方面的 資料庫里有個 FX2N功能指令應用詳解，那里面第7章最后個例子和你的要求基本一樣！！

在什么地方啊，QQ504692903聯系一下可以嗎

這是我論壇上看的，還是沒辦法理解
主要是X0---------X17用什么形式給這些不同的料號編碼，哪位高手能否寫出一個具體的程序
10- 移位讀出【SFRD】Shift Register Read

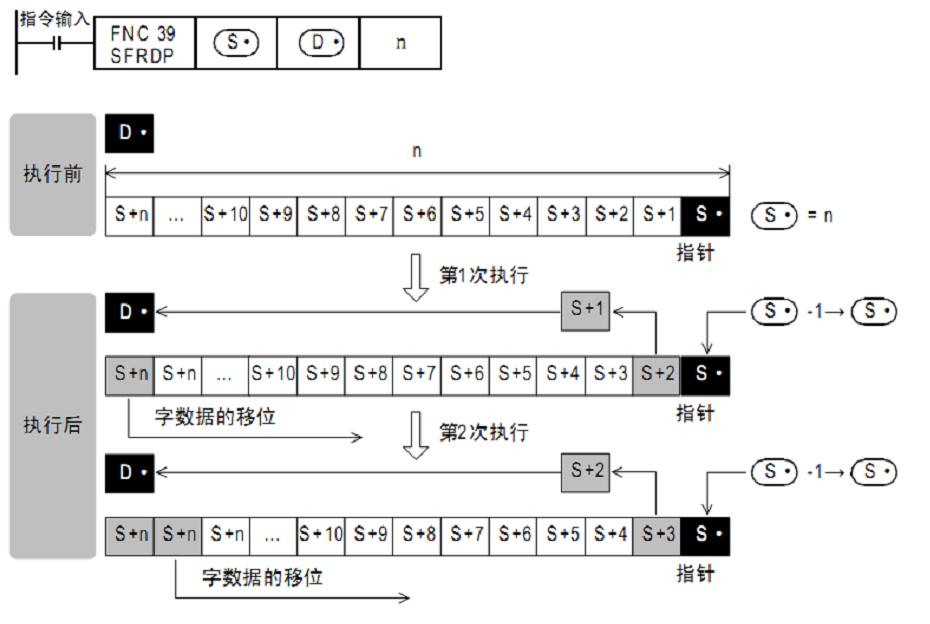

    SFRD指令是先入先出控制用的數據讀出指令。該指令將SFWR指令儲存好的數據一次讀出。其執行效果如下圖所示：



該指令執行時，將源數據S+1的數值寫入到目標地址D中，同時S的數據減一；再次執行時將源數據S+2的數值寫入到目標地址D中，同時S的數據繼續減一。也就是說S內的數據記錄了儲存數據的剩余個數，當S內記錄的個數為0時，不會繼續執行數據讀出。

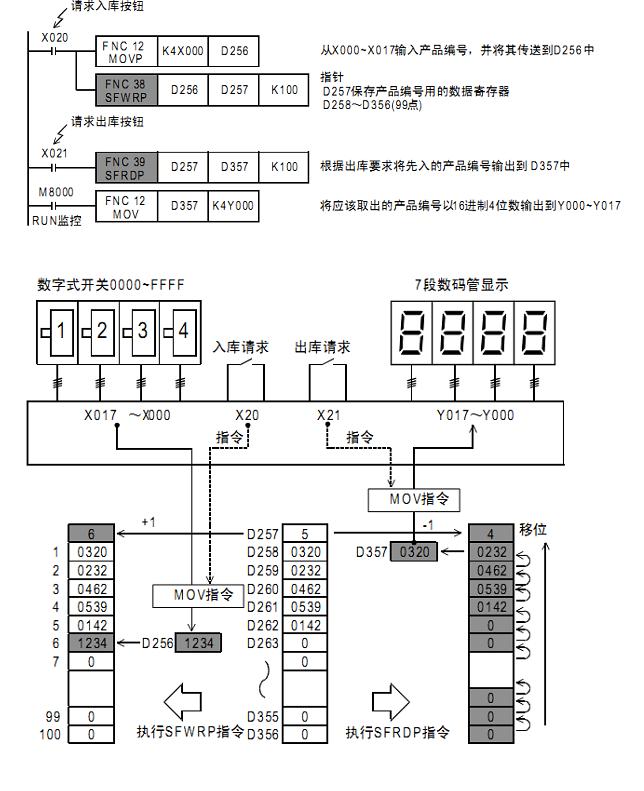

SFWR指令和SFRD指令配合接口實現先入先出的控制。所謂先入先出，可以想象產品儲存到倉庫的庫位中，按照入庫的順序排列好，在取貨時根據入庫的先后順序優先拿取先入的產品。如以下梯形圖實例：




-----------------------------------------
My E-Mail : [email protected]
http://blog.sina.com.cn/u/1085325643
-----------------------------------------
略懂……

操作選項: 添加到論壇收藏夾 | 引用此貼 | 舉報該樓 | 為他評分

在哪里我找不到，就是把控制信號和到位信號做比值處理啊！

你4個控制信號，就是0001，0010,0100,1000；電機停位0001,0100,0100,1000，然后做比值處理啊！這樣說了應該知道了吧！！

想學習求例程。

求各路大神，想想如何使用SFWR與SFRD實現該功能。我想學學

能力有限寫的可能有問題，請大師們不吝賜教。 程序.rar (10 K) 下载次数:36

謝謝各位朋友的支持，我還是用先進先出指令。最近忙，沒時間寫這程序！等程序寫好了，再上傳和大家分享！
