給我第一感覺是，一個按鈕控制先后啟動，一個按鈕控制同時啟動。另外兩個則為啟動和停止！

按鈕有自鎖式和點動式之分哦！

我是這樣認為：按1號第一臺電機啟動
              按2號第二臺電機啟動
              都有各自停止按鈕
1號電機不啟動時候，直接按2號按鈕可以兩臺電機啟動和分別停止。
既能實現先后啟動和停止，也能實現同時啟動和停止。下面是簡單梯形圖

41樓合題意，但SB1老式按扭沒有了

我也來想想

一個SB1同時控制兩個 繼電器 就4個按鈕

你問考官要答案了嗎？

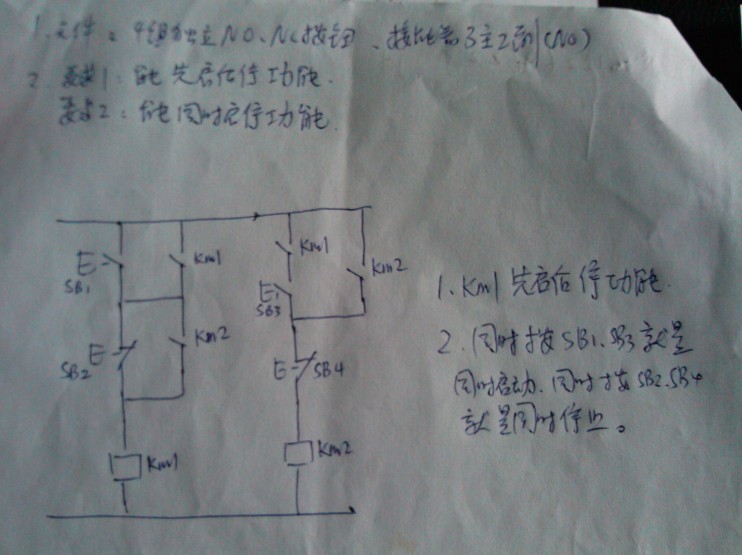

實話告訴你吧，這圖只能用單按鈕的話只能在操作上作文章才能達到要求；
    1，先啟后停是沒有問題（KM1啟動后KM2才能啟動，KM2停止后KM1才能停止）
    2，同時啟停有問題（但是我們可以在操作上改進，同時按住SB1/SB3就是同時啟動，同時按住SB2/SB4就是同時停止，只能這樣做才能達到同時啟停）
    3，沒有任何人可以在用4個單按鈕可以做到操作不同步又能達到先啟后停及同時啟停的要求，只有我們改變它的操作方法。見圖吧：有哪位大俠有更好的辦法呢？4個單按鈕和2對常開觸頭

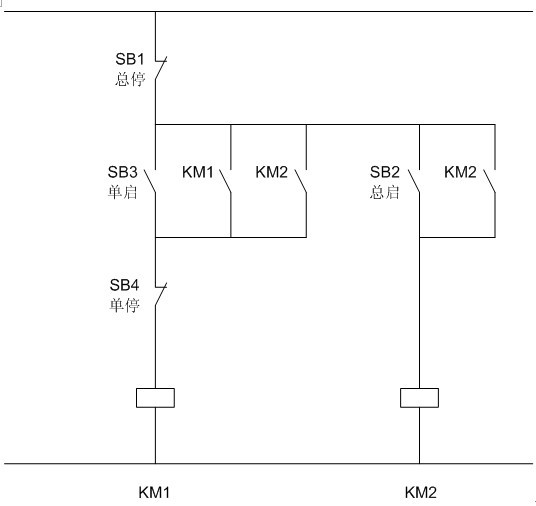

1、先后啟停  按下SB3，KM1啟動，按下SB2， KM2啟動。按下SB4，KM1停止，按下SB1，KM2停止。
2、同時啟停  按下SB2，KM1，KM2同時啟動。按下SB1同時停止。

我發帖子怎么看不到？

減少一組相同按鈕觸點

引用

引用第57樓北人股份于2012-05-29 10:33發表的  :
1、先后啟停  按下SB3，KM1啟動，按下SB2， KM2啟動。按下SB4，KM1停止，按下SB1，KM2停止。
2、同時啟停  按下SB2，KM1，KM2同時啟動。按下SB1同時停止。

當按下SB4時KM1是能停止，但放開SB4時（因KM2工作所以KM2的常開觸點閉合的），KM1得電繼續運行，KM1還是不會被關停。
應該吧SB4移到KM2的線圈前面。
