搞清楚了      藍+黑=藍   紅+茶=紅   紫+橙=桔黃      黃+綠=綠    白+灰=黑

是把紅白兩線短在一起接到驅動器上的藍色端嗎？？？？求賜教

為什么沒人回帖呢！！

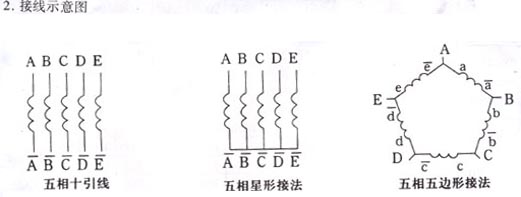

我是用的你說的首尾接的，五角星接法，依次接下來，能轉動但是會出現個別反轉的現象這是為什么啊。

紅 白  接在驅動器  藍色接線柱
黃 棕   接在驅動器 紅色接線柱
黑 紫   接在驅動器 桔色接線柱
灰 橙   接在驅動器 綠色接線柱
綠 黑   接在驅動器 黑色接線柱
我是這么接的

用的東方PH569-B   驅動器是東方UDK5114NW2

引用

引用第12樓junjie于2012-01-11 14:25發表的  :
弟兄,明白沒有,五組線圈,只能頭相并,或尾相并，并后這個中心點不要管它,絕緣處理好就可以,剩下五根線依次接好就可以。

也試過了 是同樣的狀況  用PLC發的脈沖，是不是十拍就不清楚了  我很菜的額

引用

引用第14樓junjie于2012-01-11 14:30發表的  :
線的順序有問題？

步進上 藍白茶黑橙分別接驅動器    自上而下  藍 紅 桔 綠 黑（其他的5跟線我捏在了一起）

恩 是一樣的，而且我查了步進的線，沒有從中間斷掉、。

從舊設備上拆卸下來的。做實驗！！！

先要謝謝JUNJIE師傅指導！！！哈哈
程序我就只發脈沖  方向 其他什么都沒寫

啊！！！我用三菱1N 做的  LD  M0 PLSR D200 D201 D202 Y0
                                                             LD M1 OUT Y2
