引用

引用第11樓凱撒大帝于2011-07-12 14:17發表的 :
莫非我的問題老大們不屑回答？ [attachment=65501]

哈哈 ，哥們，我告訴你，晶體管的都是直流的工作電壓，就是帶DC的都是晶體管的，AC220V的都是繼電器的。

擴展模塊和主機一看就知道了，主機都是CPU22X什么的，擴展都是EM多少多少的。

我想知道的是型號如何命名的還有如何知道I/O點數（別告訴我看實物）

如圖·OXA8表示什么？

三菱 臺達 基恩士 歐姆龍 信捷在PLC的型號里一看就知道，R是繼電器輸出的，T是晶體管輸出的，點數更是一目了然，不知道西門子的如何表示。期待熱心人回答，灌水的請繞道。

我用的是S7300，有個模塊手冊上面是模塊的型號和點數，還有一個CPU的技術規格手冊是將CPU的規格型號參數等，你查查看看，希望能對你有所幫助

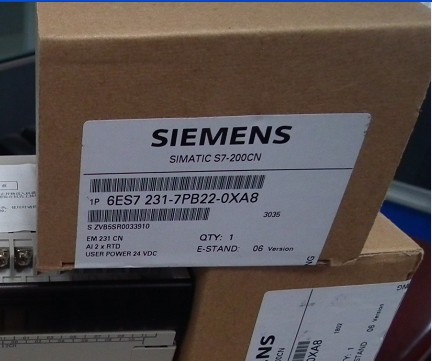

就拿圖片中的來解釋，6ES7-231-7PB22-0XA8。6ES7是自動化系統中西門子S7系列的模塊，231:2代表200系列，3為模擬量（1為CPU，2為數字量，4為通訊，5為功能模塊），1為輸入（2為輸出，3為輸入輸出）。7PB22：7為功能等級（數值越大功能越強），P為溫度信號，B為晶體管型的（H是繼電器，F(xiàn)是交流）。22是版本號為2.2版本。0XA8：描述特殊功能的（寫法不一樣，表示的含義也不一樣）。

多謝樓上兄弟的精彩解釋

0XA8  8表示為中國生產的
0XA0  0表示為原廠生產的。后一位數字是表示產地，我只知道這一點，不好意思。

多謝樓上熱心人的精彩講解。

西門子的型號的意義何解？這個是德國鬼子弄的，具體你問德國人為什么叫這個名字
DI 是輸入，DO 是輸出。AI是模擬量輸入，AO是模擬量輸出，別的你要慢慢認識就好了
擴張模塊和主槽模塊沒什么區別，擴展模塊需要IM模塊與主槽模塊通過DP相連，晶體管一般接閥之類和繼電器輸出一般接電機類，點數你去翻看下西門子的模塊資料就知道了。

這個跟三菱不一樣，看定貨號就知道點數什么的，單不知道具體定義，比如222有1AB23或1BB  224用1AD或1BD 224XP..... 226.....
