工控人家園 綜合討論 電路高手請進，幫看看這個電路原理！

lucas

級別: 家園�？�

精華主題: 0
發帖數量: 290 個
工控威望: 570 點
下載積分: 2881 分
在線時間: 113(小時)
注冊時間: 2010-02-02
最后登錄: 2022-05-20
查看lucas的主題 / 回貼

樓主發表于: 2011-06-02 19:51

全看 | 小中大

雙擊圖片可放大查看

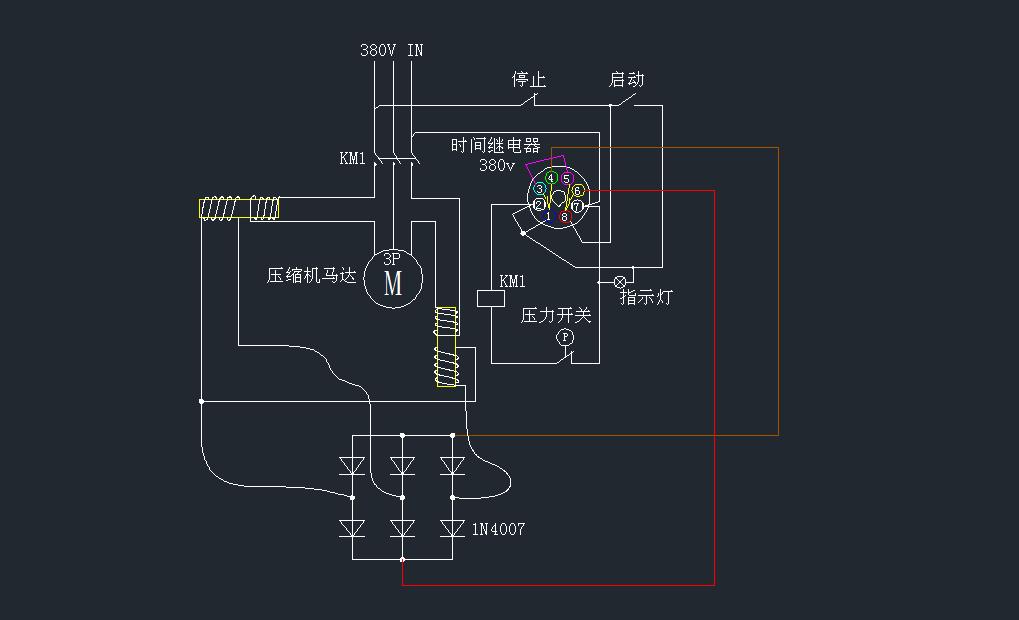

這是控制空氣壓縮機（活塞式）的一個電路示意圖，看不明白，請高手解釋下原理！謝謝
電路圖

圖中的時間繼電器，1同3，8同6是常開觸點。1同4，8同5是常閉觸點。3同5是相連的。

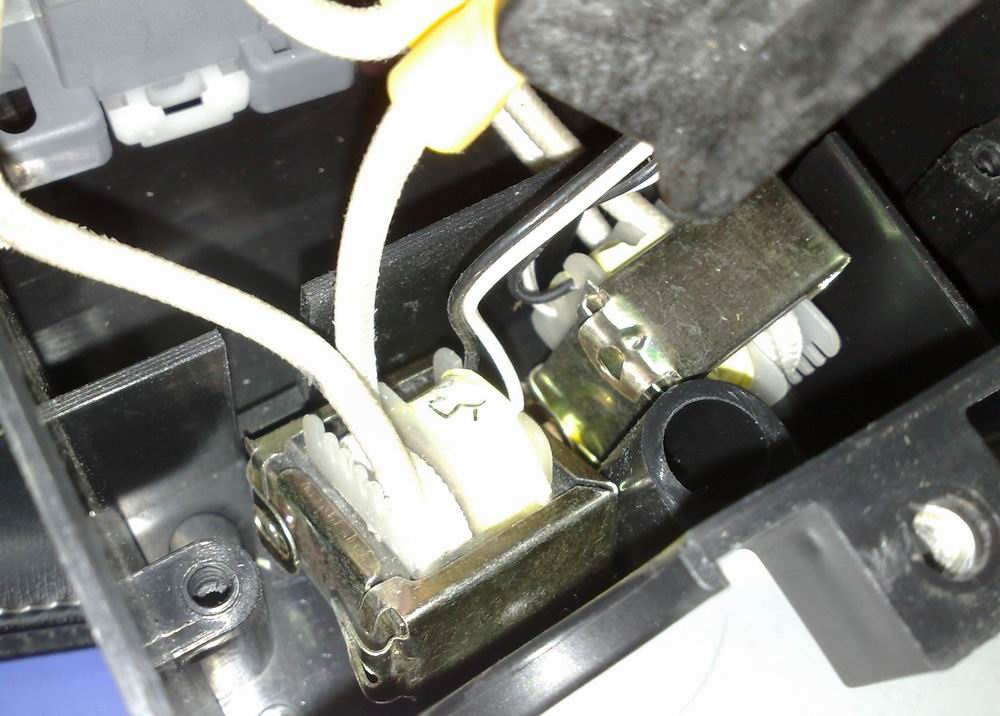

可以從電路示意國看到兩組線圈，像變壓器一樣的，實物圖見下圖
線圈實物圖

[ 此帖被lucas在2011-06-02 20:07重新編輯 ]

dingp

現在的社會一定要多學習，能跟上時代的步伐。

級別: 略有小成

精華主題: 0
發帖數量: 191 個
工控威望: 387 點
下載積分: 88992 分
在線時間: 263(小時)
注冊時間: 2010-12-26
最后登錄: 2022-01-24
查看dingp的主題 / 回貼

1樓發表于: 2011-06-07 14:07

全看 | 小中大
