編程線連接smart700ie的過程。。下面的是觸摸屏與電腦的連接，希望有助于以后的初學者遇到問題看看。
最下面紅色是我現在碰到的問題，解決不了。。。來無錫一定請客。呵呵

現在把我瞎貓碰個死耗子的過程直播一下，順便請大神們解釋問題

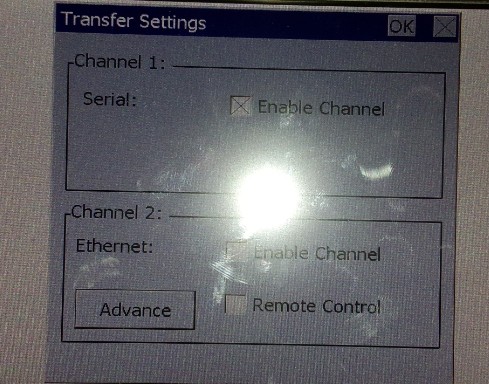

觸摸屏設置里改成第一個選項

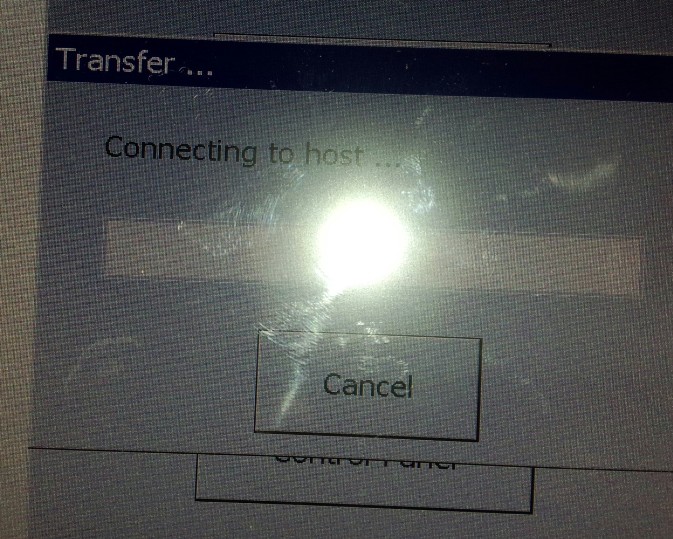

傳送過程必須選擇Transfer狀態

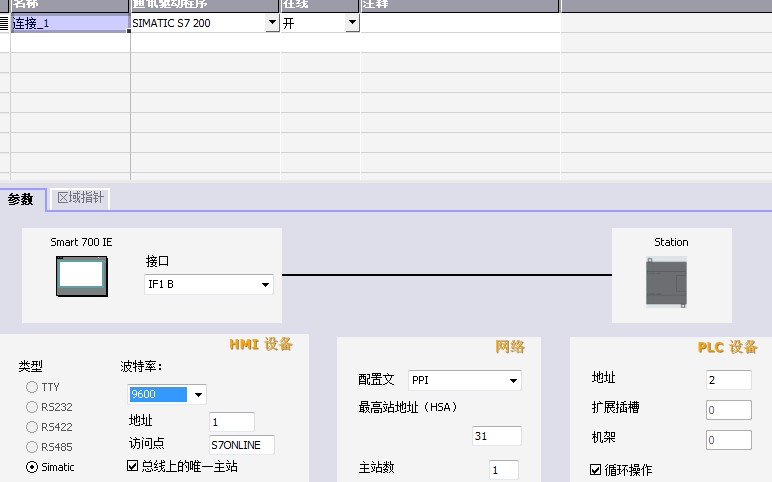

這是軟件連接界面，ppi，9600

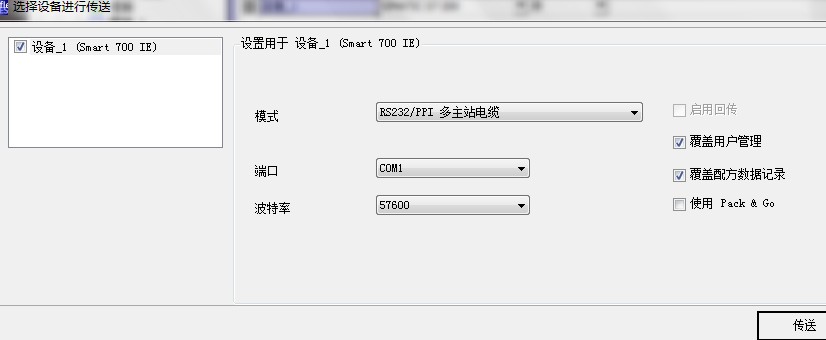

傳送--傳輸界面57600，com1

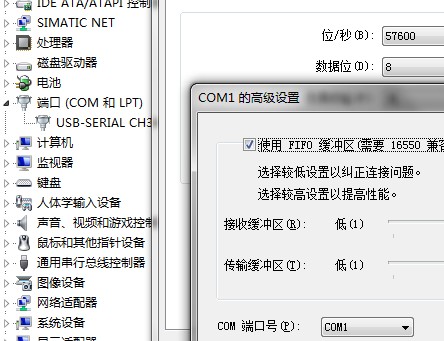

電腦端口，com1,57600.這為何與連接界面的9600不對應，只與傳輸對應？

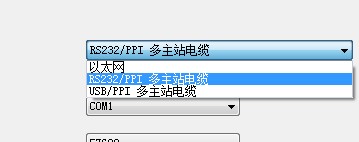

   明明用的USB-PPI,為何要選擇RS232-ppi

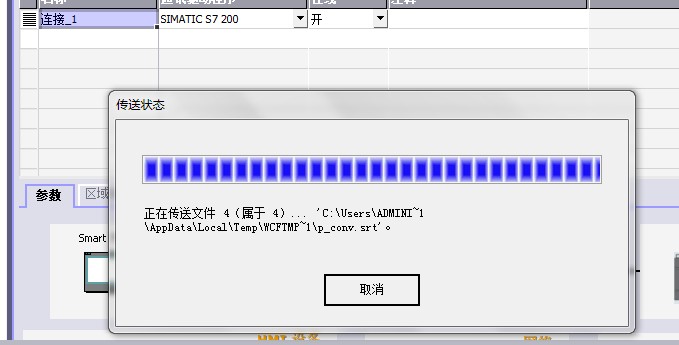

下面是傳輸過程，瞎貓碰個死耗子，成功了







還是請大神幫忙回答那兩個問題
1，為何那一個端口和兩個界面的波特率不一樣？
2.用的USB-PPI編程線，為何要選擇RS232-ppi？

順便送一個問題。哈哈
3，那個連接界面的  怎么知道站的地址是多少   ？難道是默認？




又來補充問幾個問幾個問題，臺式機，一個plc200，cp243-1，普通網線，s7-200軟件，實現電腦與這一個PLC的連接通訊下載程序？按照流程做了，前面百分之90都是對的，但最后換了網線來連接，就是不能通訊，下載程序？各種設置都修改了，還是不行，為嘛呢，在哪出錯了哦？真的是各種設置都改了

引用

1，為何那一個端口和兩個界面的波特率不一樣？

9600的那個是觸摸屏IF1B口的設置參數，這個端口是觸摸屏運行時與PLC通訊的端口；

引用

2.用的USB-PPI編程線，為何要選擇RS232-ppi？

你這個USB-PPI不是原裝線，國產線是先通過USB口虛擬出一個串口，再與通訊設備連接，所以安裝了這條線的驅動之后，你的電腦硬件就會出來一個com口，并且這個端口號不是固定的，所以連線的時候要先到設備管理器中看看端口號是多少；

引用

3，那個連接界面的  怎么知道站的地址是多少   ？難道是默認？

用RS232傳程序不用管站地址；站地址是設置觸摸屏IF1B口用的，默認是1，一般PLC默認是2，所以這個站地址只要你設置為不是2的數就行，程序傳進去之后，觸摸屏站地址就是你設置的這個數了。

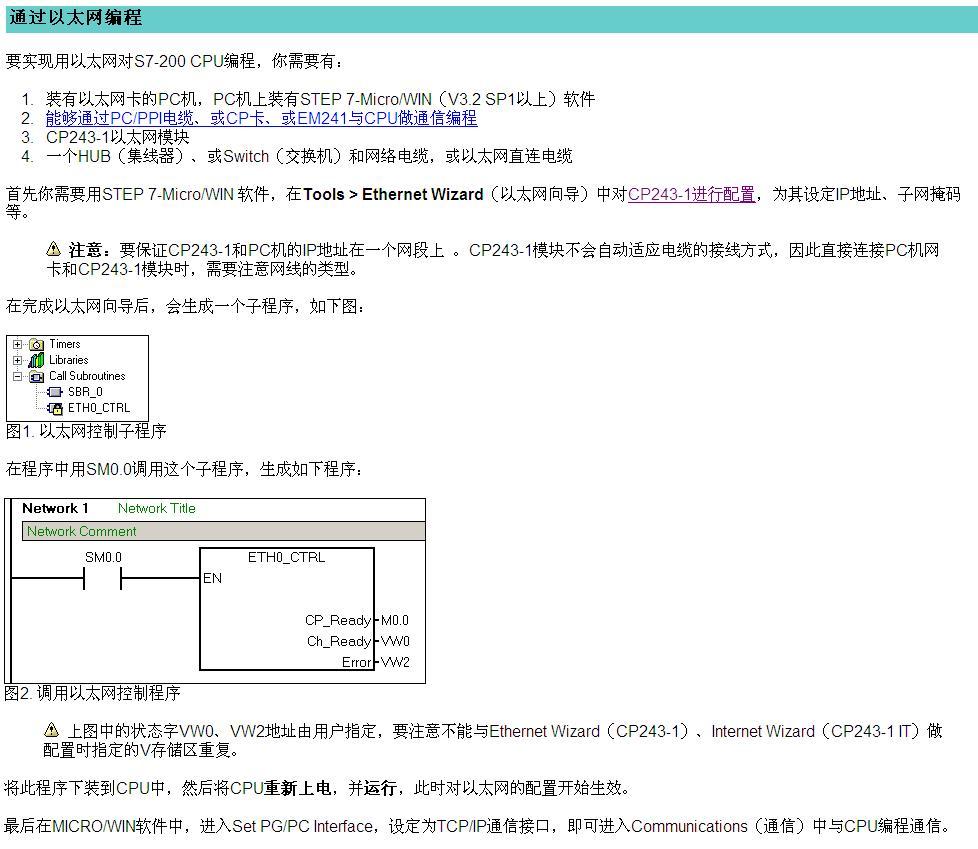

CP243-1編程：

需要一根PC/PPI線纜，把設置好的CP243-1參數下載到PLC中；
然后斷電重啟。

經過以上步驟，CP243-1設置才會生效，才能嘗試用電腦通過網線連接PLC。

觸摸屏和200通信，按照第一頁的圖片所示，把smart700的IF1B口和PLC的編程口連起來就行；
如果你有西門子的總線接頭，那么按照A-A/B-B的方式連上去就可以了；
如果沒有，那么用9針插頭，按照3-3/8-8的方式接線，之后插到兩個接口上就可以建立通訊。

這里是怎么設置的？
