liujing0146
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看liujing0146的 主題 / 回貼
樓主  發表于: 2008-07-25 16:50


機械結構如圖,用光電開關檢測,汽缸推動分類,PLC程序應該怎么編寫呢?

謝謝!
王睿
一切隨意
級別: 網絡英雄
精華主題: 0
發帖數量: 987 個
工控威望: 6748 點
下載積分: 31090 分
在線時間: 437(小時)
注冊時間: 2008-03-20
最后登錄: 2025-03-26
查看王睿的 主題 / 回貼
1樓  發表于: 2008-07-25 19:22

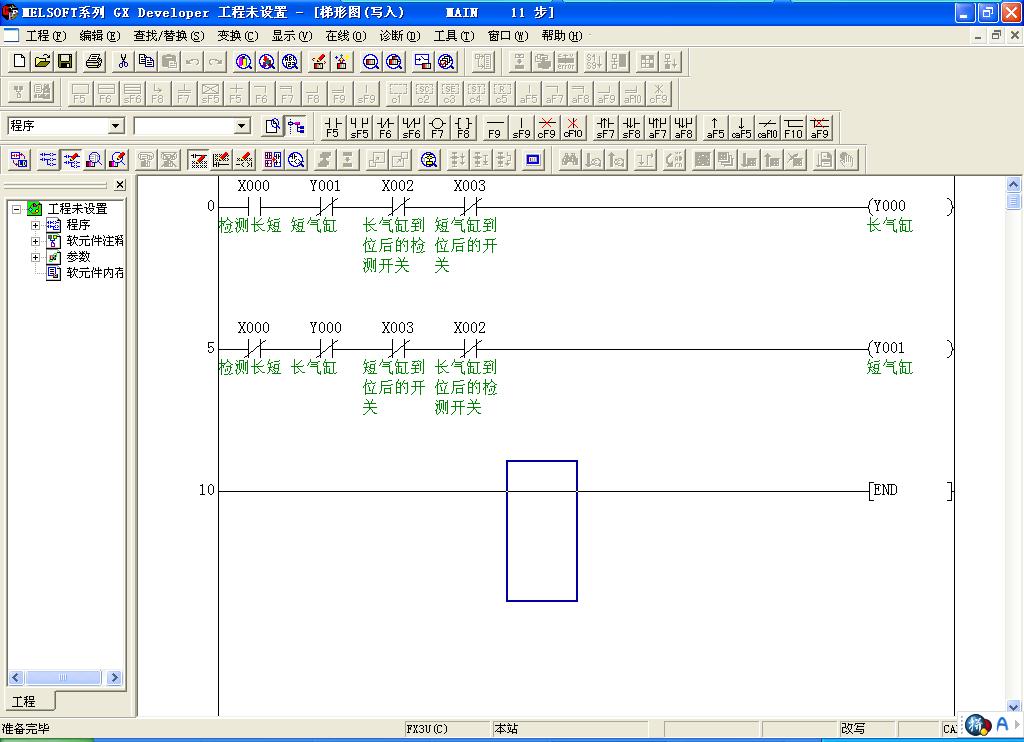

我看了 樓主的圖 就是不知道你的 實際的 機器是什么樣的 呵呵 只好試寫一下了
  不知道這樣是不是可行 還請大家指正  謝謝 此圖中的X2  X3  是檢測氣缸到位后退回用的 也就是保護多點了 呵呵  這個還要看你的實際情況來改了 不知道樓主是怎么想到的 難道這么簡單你都不會么  我還在學習中呢
雪花飄飄
級別: VIP會員

精華主題: 1 篇
發帖數量: 2626 個
工控威望: 2052 點
下載積分: 6763 分
在線時間: 3552(小時)
注冊時間: 2007-09-03
最后登錄: 2025-07-23
查看雪花飄飄的 主題 / 回貼
2樓  發表于: 2008-07-25 20:03
頂一下。一樓的簡單實用。
liujing0146
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看liujing0146的 主題 / 回貼
3樓  發表于: 2008-07-25 21:22
首先謝謝一樓朋友!

我說一下第一行指令,X000檢測到后Y000長汽缸得電,X002檢測到后Y000失電回退,汽缸回退一點點距離后,X002就斷開了,這時Y000又得電向前推,X002檢測到后Y000又失電回退……周而復始……

如果執行分類工件就是檢測的工件,這個程序就比較簡單,這臺機器就是這點麻煩,檢測到的工件不是馬上分類的工件,它的下面的下面的那個才是分類的工件,所有有一個動作和檢測的置后,我就不知道怎么編程了~~
liujing0146
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看liujing0146的 主題 / 回貼
4樓  發表于: 2008-07-25 21:44

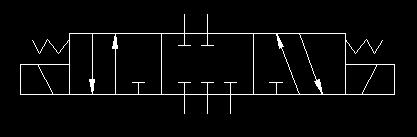

其實這個機器還沒完全定型,我想用一個汽缸實現動作,電磁閥用三位五通的,就是一個電磁閥兩個驅動線圈,大小分類的板是一整塊,中間開一個洞掉工件。
當電磁閥的兩個線圈都不得電時可以控制汽缸在中間停下來,這樣就可以在工件下方的位置設置一個行程開關,方便工件掉下來,在控制某一個線圈使工件向左或向右移動。
uthman
QQ:3749615
級別: 家園常客
精華主題: 1 篇
發帖數量: 460 個
工控威望: 821 點
下載積分: 2741 分
在線時間: 789(小時)
注冊時間: 2007-10-25
最后登錄: 2025-07-20
查看uthman的 主題 / 回貼
5樓  發表于: 2008-07-25 21:54
用M保持,氣缸回到位后給M復位
liujing0146
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看liujing0146的 主題 / 回貼
6樓  發表于: 2008-07-25 22:06
uthman
能說具體一點嗎?
謝謝!
uthman
QQ:3749615
級別: 家園常客
精華主題: 1 篇
發帖數量: 460 個
工控威望: 821 點
下載積分: 2741 分
在線時間: 789(小時)
注冊時間: 2007-10-25
最后登錄: 2025-07-20
查看uthman的 主題 / 回貼
7樓  發表于: 2008-07-25 22:17

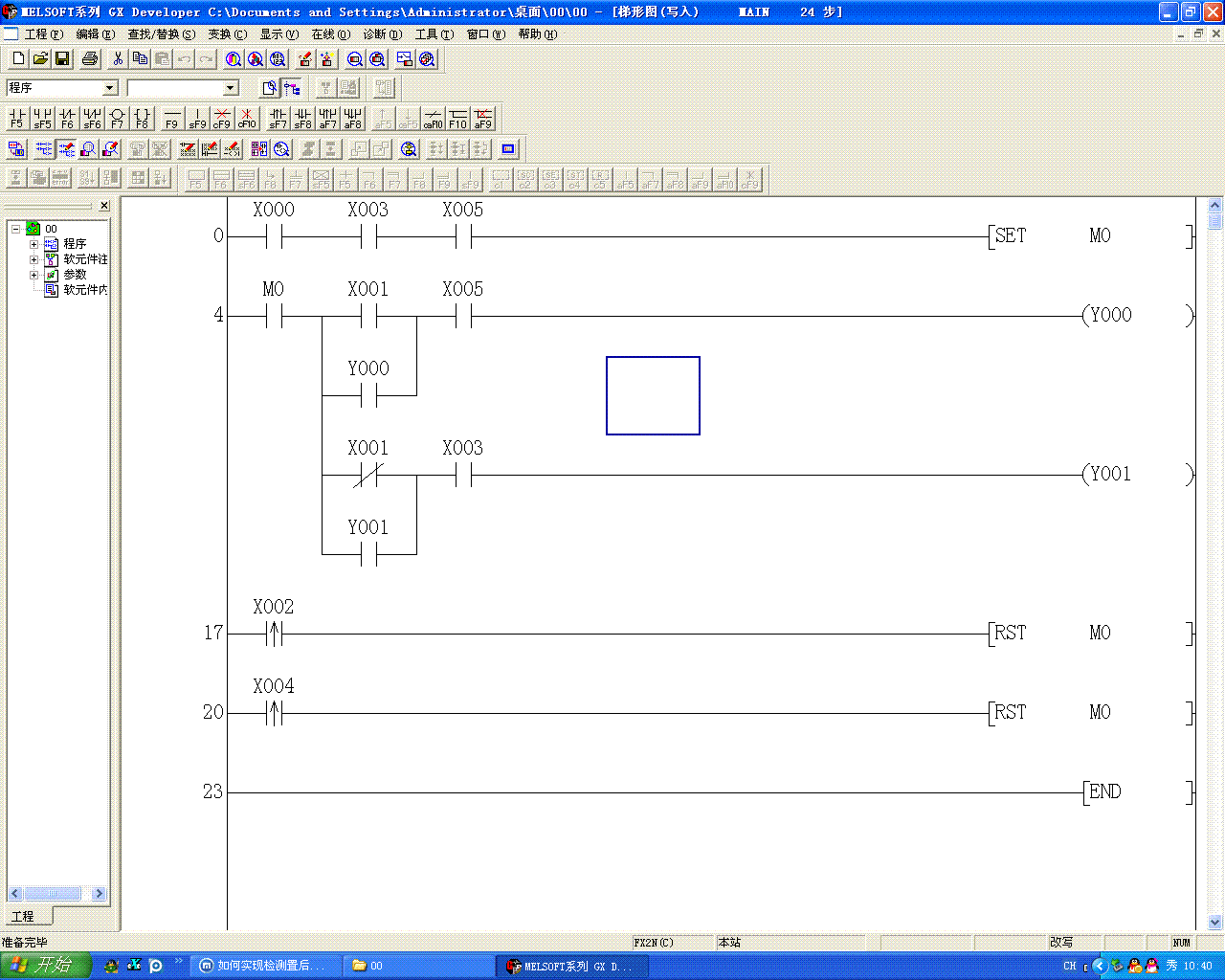

圖片:
工作臺料檢    X0
料長短檢        X1
長氣缸出檢    X2
長氣缸回檢    X3
短氣缸出檢    X4
短氣缸回檢    X5
長氣缸出    Y0
短氣缸出    Y1
[ 此貼被uthman在2008-07-25 22:39重新編輯 ]
liujing0146
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看liujing0146的 主題 / 回貼
8樓  發表于: 2008-07-26 17:01
非常不錯的程序!

可是還不完全適用這臺機器,我的意思是檢測的工件不是馬上用汽缸分類的,汽缸分類的是上上次檢測的工件,就是檢測數據要保存兩個工作時間才用的到。
