威綸觸摸屏tk6070,c0m1口與fx2n通過rs232連接不上.com2口與溫度模塊485已經連上.2n與觸摸屏rs232為什么連不上.

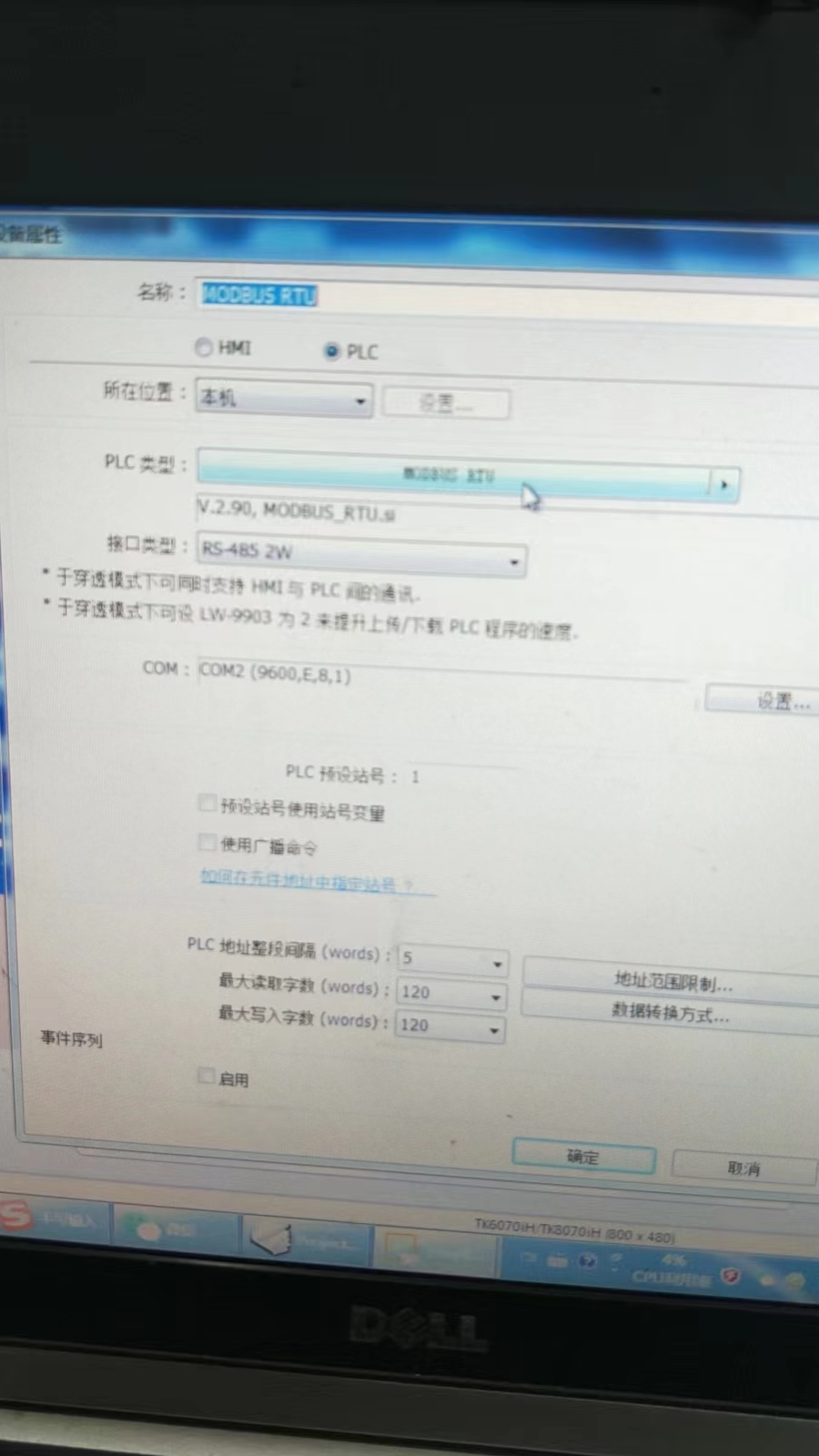

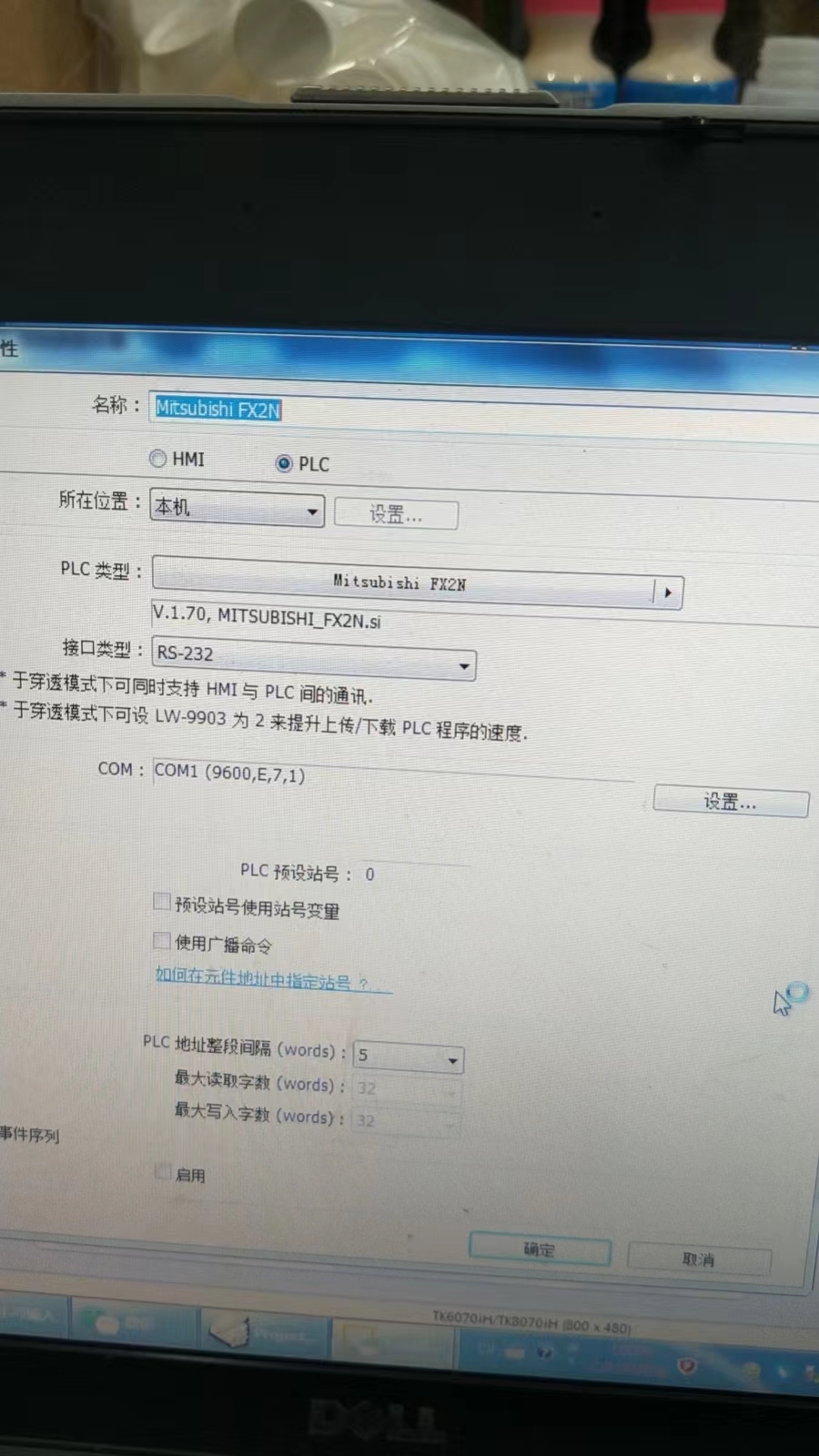

參數設置與連線

眼你說幾句：

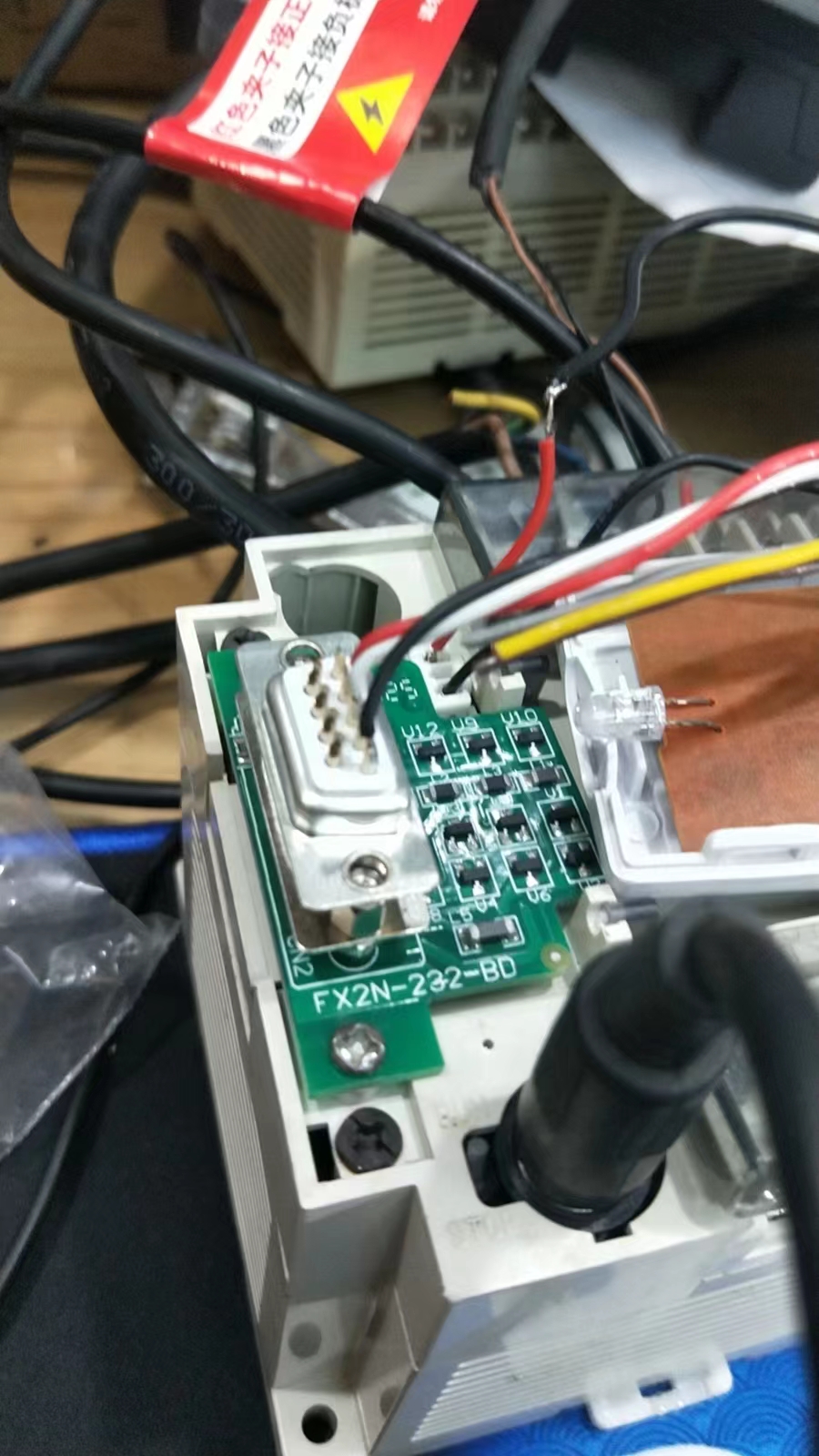

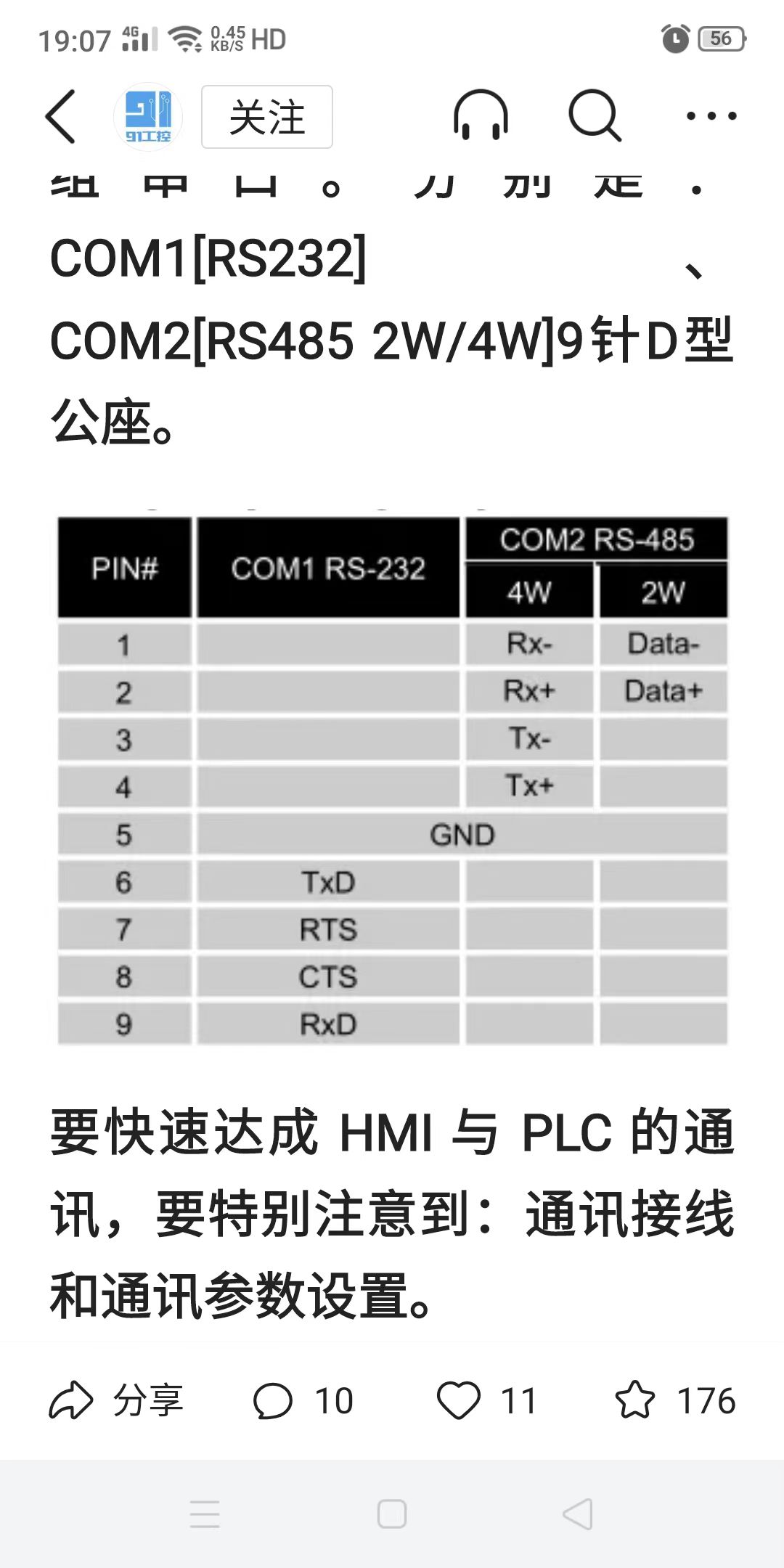

1.看圖片，你是用232BD通訊板的，通訊線自己做的，通訊線接線正確嗎？用這個通訊線，跟電腦能否通訊？若可以，說明通訊線OK，如果不行，可對調一下2/3試試
2.8PIN圓口是接什么的？也可以改為RS232來接到HMI的RS232口

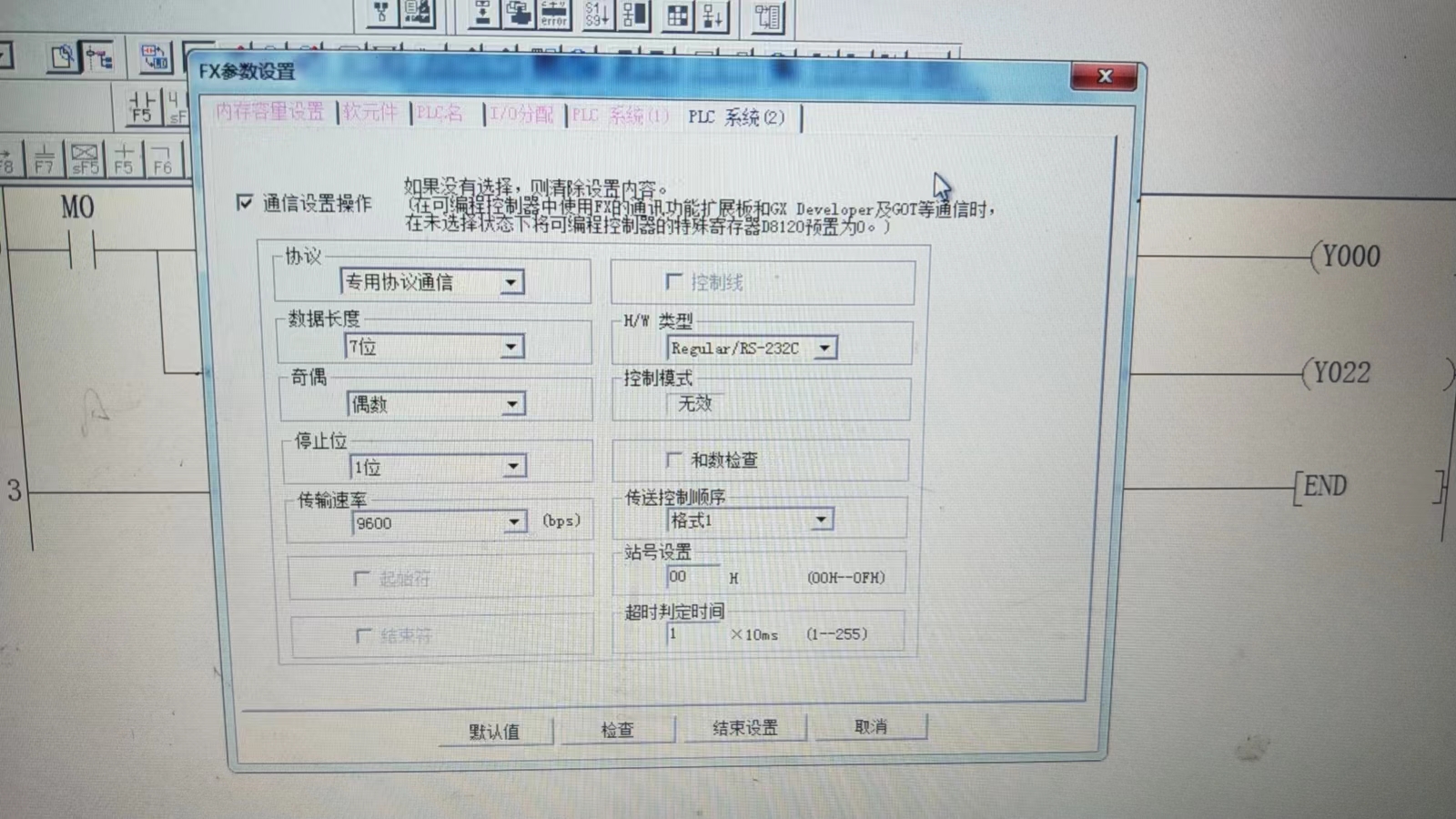

3.用232BD的話，用電腦CKM口直接通訊，不用設置也可以。換言之，PLC端不用設置端口參數也可用；

PLC測不需要設置參數。
HMI處應設置2N—232BD設備，可電腦上先驗證線的好壞

我是tk6070ip 485兩線直連 fx1s+fx1n-485-bd，注意我這個只能用兩線，觸摸屏上選fx1n，bd，一切良好，可以直接讀取T/C預設值，VD/VC實際值，D_bit/C_bit狀態等等，更關鍵是讀寫單個輸入輸出端子

問題好了2/3樓說的對232接頭2/3接對掉。觸摸屏HMI處應設置2N—232BD設備謝謝大家
