樓主  發表于: 2011-05-02 20:33
我希望大家能用各自常用的PLC編寫下面的這個程序,然后大家一起分享!
我用的是施耐德的PLC:
輸入點:
I0.0起動(主機),I0.1停止(主機),I0.2光電檢測(給料檢測),I0.3接近開關(計數開關,),I0.4光電檢測(產品配件檢測),I0.5接近開關(配件給料起點終點)

I0.6接近開關(配件堵塞檢測),I0.7光電檢測(出料檢測),
輸出點:Q0.0變頻器起動,Q0.1報警,Q0.2電磁離合器(控制配件給料平臺),Q0.3電磁閥(控制配件給料時間),
動作流程:
首先按下I0.0主機起動,然后如果I0.2有信號(給料),那么在I0.2的下降沿I0.3開始計數,計數到20個脈沖,Q0.2電磁離合器吸合(配件給料平臺動作),
在I0.5的有信號,且離合器吸合時,Q0.3電磁閥吸合(配件給料),直到I0.5信號終止電磁閥釋放,電磁離合器吸合40個脈沖后,停止輸出!
在給料過程中,如果配件沒有送上那么I0.4有信號Q0.1報警輸出同時主機停止,如果配件送上但是中途卡住,那么I0.6有信號,Q0.1也報警輸出同時主機停止。
在配件和主件配合輸送到出料口時,如果出料有錯,那么I0.7有信號,主機停止,同時報警!!
希望有興趣的朋友們都來用自己習慣的軟件來編著玩玩!~
QQ32135553
857395398
工控人
級別: 略有小成
精華主題: 0
發帖數量: 117 個
工控威望: 218 點
下載積分: 584 分
在線時間: 93(小時)
注冊時間: 2009-11-15
最后登錄: 2025-03-31
查看857395398的 主題 / 回貼
1樓  發表于: 2011-05-02 21:44
好的,有時間研究下
z4131246
華銘工控
級別: 工控俠客
精華主題: 0
發帖數量: 582 個
工控威望: 2562 點
下載積分: 23788 分
在線時間: 521(小時)
注冊時間: 2010-10-22
最后登錄: 2022-08-19
查看z4131246的 主題 / 回貼
2樓  發表于: 2011-05-03 07:57
這程序貌似沒什么挑戰性,不過有時間來玩玩也行。
ziji2009
級別: 略有小成
精華主題: 0
發帖數量: 177 個
工控威望: 293 點
下載積分: 24113 分
在線時間: 139(小時)
注冊時間: 2009-12-27
最后登錄: 2024-07-22
查看ziji2009的 主題 / 回貼
3樓  發表于: 2011-05-03 08:13
學習了
liuhuaxing
LIUHUAXING
級別: 論壇先鋒
精華主題: 0
發帖數量: 965 個
工控威望: 1172 點
下載積分: 3446 分
在線時間: 624(小時)
注冊時間: 2011-03-26
最后登錄: 2024-06-26
查看liuhuaxing的 主題 / 回貼
4樓  發表于: 2011-05-03 12:45
描述沒有機械位置圖易懂,編程關鍵在于工藝流程
lu831226
代理施耐德西門子等品牌的元件!
級別: 家園常客
精華主題: 0
發帖數量: 313 個
工控威望: 542 點
下載積分: 2495 分
在線時間: 54(小時)
注冊時間: 2011-04-03
最后登錄: 2025-05-11
查看lu831226的 主題 / 回貼
5樓  發表于: 2011-05-03 16:36
其實我的目的是希望幾種PLC的程序做一個對比,所以做這個比較簡單的來玩玩!希望 做好的都發上來大家分享一下!
QQ32135553
lu831226
代理施耐德西門子等品牌的元件!
級別: 家園常客
精華主題: 0
發帖數量: 313 個
工控威望: 542 點
下載積分: 2495 分
在線時間: 54(小時)
注冊時間: 2011-04-03
最后登錄: 2025-05-11
查看lu831226的 主題 / 回貼
6樓  發表于: 2011-05-03 20:01

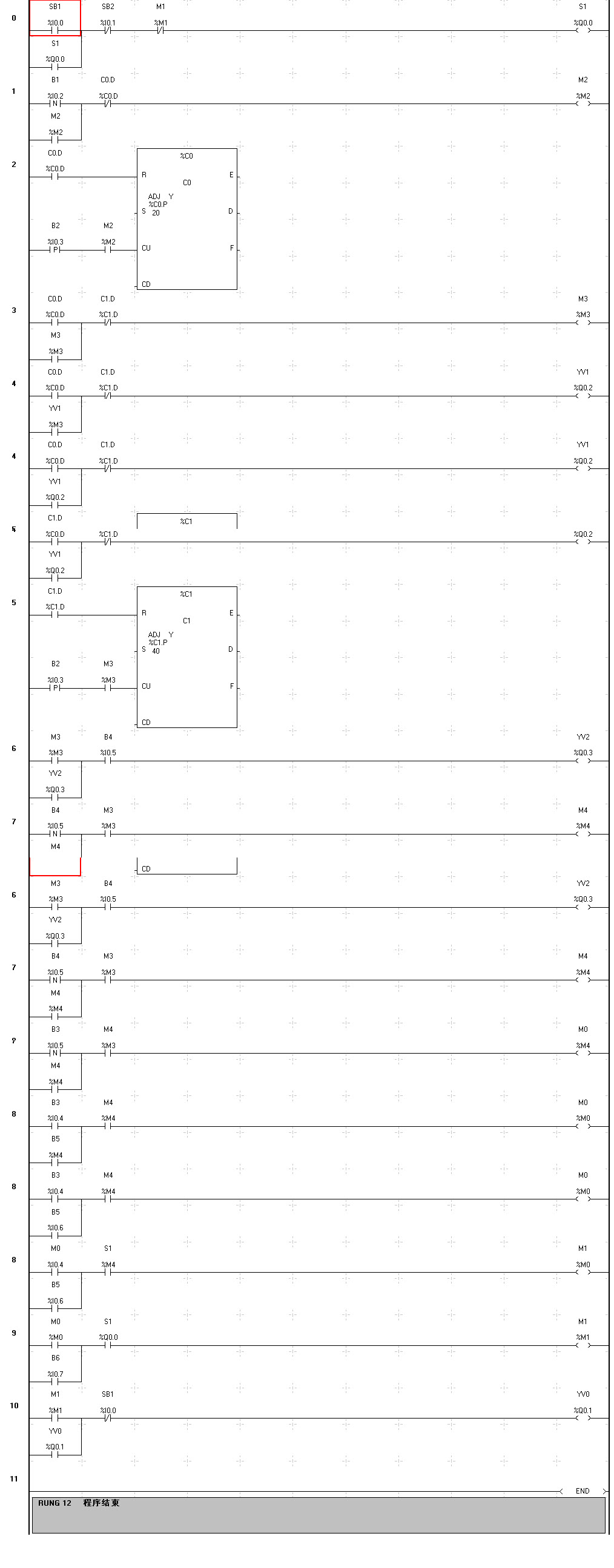

圖片:
這是我剛編的施耐德的大家來幫看看還有什么問題:
PLC用的是16點的,10點輸入,6點輸出!
在這上面看不清楚圖,下載下去放大就能看清楚了!
希望大家多提一些看法,這樣好讓我能夠提高!
輸入點用:I
輸出點用:Q
中間位是:M
計數器是:C,%c0.d是表示計數到位后輸出狀態為1,%c1.d也是相同的意思!
QQ32135553
