我有一臺三菱FX1N--40MT--001PLC,現在有一個NPN型常開接近開關，請問該如何接線？

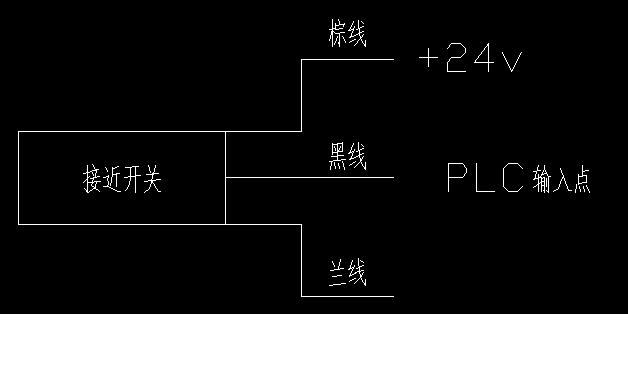

如果用外接+24v電源的話，是不是棕色線外接24+電源，黑色線接PLC輸入點，那還有一個蘭色線，是接PLC的COM點？還是接外接電源的COM點？


如果是三菱FX2N，PLC自帶+24v電，是不是棕色線接PLC +24V,黑色線接輸入端，蘭色線接PLC的公共COM點？


我今天用萬用表量過，三菱輸出的COM點有-24v電壓，還有，論壇上面大家所說的0V是不是COM點？我手里有一個+24v的開關電源，三菱FX1N--40MT--001PLC一臺，請問該如何接線，在論壇上面也看了不少資料，但是還是頭有點暈，判高手解答？

fx系列plc有com和24+兩個接口，這個是24v電源，可以供npn傳感器用，你的接近開關為什么要另外配電源呢？我知道用pnp型開關代替npn型開關要另外配一個電源。
接近開關有3條線，棕色接24+，蘭色接com，黑色接x端。

哦!我明白了，原來是這樣，謝謝!!!

明白了，謝謝!!!
