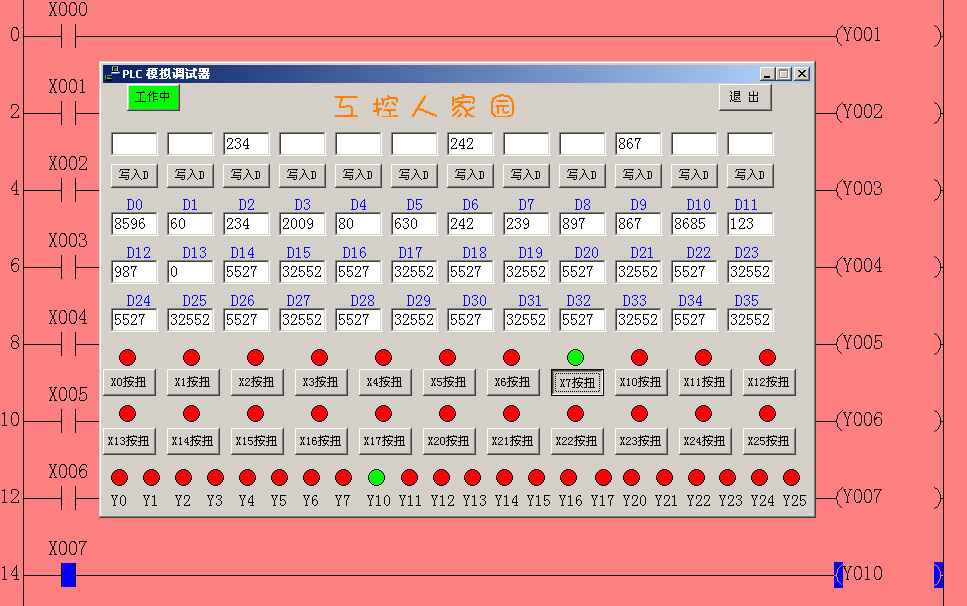

使用純軟體的方式來模擬PLC的動作

環境： VB+GPPW+PLC調試模擬器. ^_^

使用方法：
1 先開啟 GPPW
2 載入PLC程式
3 運行梯形圖邏輯測試啟動，即模擬運行
4啟動VB對程序編譯
5 運行VB控制PLC程序
動作：
可對X輸入點進行按制，監控輸入輸出狀態、D數值輸入、輸出顯示。
目的：
方便同志們學習VB、三菱PLC的學習和程序測試。

什么東東？

樓主多謝你了。

可惜沒有源碼

這兒有源碼
http://www.newzhiteng.com/read-gktid-44395.html

怎么用啊？？？

使用純軟體的方式來模擬PLC的動作

環境： GPPW+PLC調試模擬器. ^_^

使用方法：
1 先開啟 GPPW
2 載入PLC程式
3 運行梯形圖邏輯測試啟動，即模擬運行
4 運行PLC調試模擬器
動作：
可對X輸入點進行按制，監控輸入輸出狀態、D數值輸入、輸出顯示。
目的：
方便同志們學習三菱PLC的學習和程序測試。

為什么不行啊？？沒有反應喔

我的版本是GPPW8

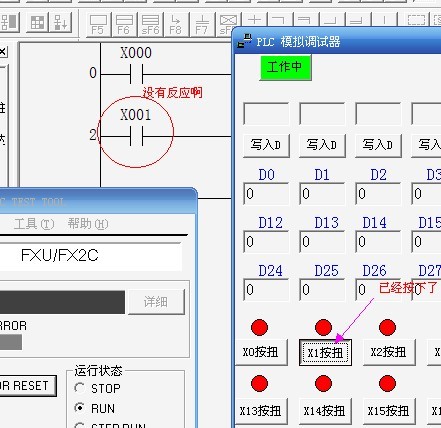

下面是我仿真的圖，請指教，看看問題出在哪里

PLC型號不對，與模擬器不符。
模擬器要修改。

怎么改啊

改PLC CPU的代碼，底下是FX系列的。

''' FXCPU
Global Const CPU_FX0CPU = &H201                                         ' FX0/FX0S
Global Const CPU_FX0NCPU = &H202                                        ' FX0N
Global Const CPU_FX1CPU = &H203                                         ' FX1
Global Const CPU_FX2CPU = &H204                                         ' FX2/FX2C
Global Const CPU_FX2NCPU = &H205                                        ' FX2N/FX2NC
Global Const CPU_FX1SCPU = &H206                                        ' FX1S
Global Const CPU_FX1NCPU = &H207                                        ' FX1N
Global Const CPU_FX3UCCPU = &H208                                       ' FX3U/FX3UC
Global Const CPU_FX3GCPU = &H209                                        ' FX3GCPU
