工控人家園 三菱工控論壇 CC-LINK遠程設備站占用寄存器問題

gz068909

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 149 個
工控威望: 295 點
下載積分: 1033 分
在線時間: 73(小時)
注冊時間: 2017-12-23
最后登錄: 2025-06-18
查看gz068909的主題 / 回貼

樓主發表于: 2021-05-05 20:41

只看樓主 | 小中大

圖片：

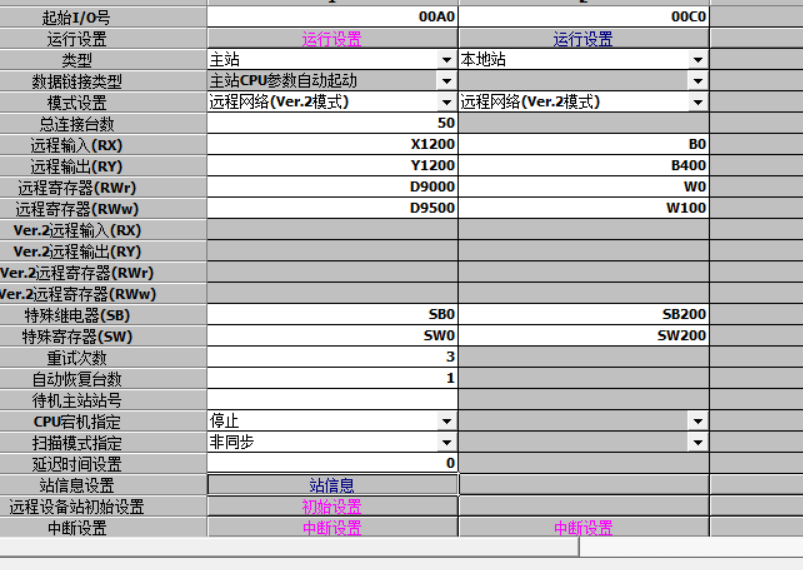

各位大神好

CC-LINK遠程IO站遠程設備站占用遠程寄存器每個站占4個字   新建程序分配也確認了遠程IO是占4個字 R W
問題來了   我手頭上的程序   遠程寄存器RWr D9000開始總共80個字             RWw  D9500
但是程序里面D9000直接就是遠程設備站當前值  而我程序的第一站是遠程IO站  請問遠程IO站為什么在這里不占寄存器  如果占用
為什么這里D9000又存的是遠程設備站的當前值  程序在附件  Q系列    觸摸也是三菱的感興趣的可以一起研究下

[ 此帖被gz068909在2021-05-05 20:48重新編輯 ]

附件：

綜合檢查20210505讀.zip (324 K) 下載次數:36
網站提示: 請不要用迅雷下載附件，容易出錯

每天學習一點點

gz068909

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 149 個
工控威望: 295 點
下載積分: 1033 分
在線時間: 73(小時)
注冊時間: 2017-12-23
最后登錄: 2025-06-18
查看gz068909的主題 / 回貼

1樓發表于: 2021-05-05 20:43

只看該作者 | 小中大

附件程序和觸摸屏

每天學習一點點

gz068909

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 149 個
工控威望: 295 點
下載積分: 1033 分
在線時間: 73(小時)
注冊時間: 2017-12-23
最后登錄: 2025-06-18
查看gz068909的主題 / 回貼

2樓發表于: 2021-05-05 20:44

只看該作者 | 小中大

[upload=1]

每天學習一點點

gz068909

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 149 個
工控威望: 295 點
下載積分: 1033 分
在線時間: 73(小時)
注冊時間: 2017-12-23
最后登錄: 2025-06-18
查看gz068909的主題 / 回貼

3樓發表于: 2021-05-05 21:47

只看該作者 | 小中大

圖片：

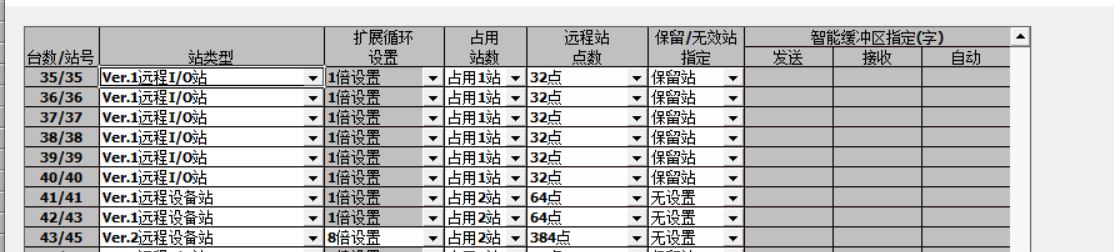

請大神再說說圖片里面的站類型和擴展循環上面的選項對應的意思

每天學習一點點

菜鳥入行

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1379 個
工控威望: 1557 點
下載積分: 3688 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的主題 / 回貼

4樓發表于: 2021-05-06 08:18

只看該作者 | 小中大

CC-LINK 分VER1和VER2
VER1 每個遠程都會占用4個寄存器
VER2 要分的，如果是32T 32D這種純IO就不再占用寄存器了
看你站分配的那張圖，其中有一個VER2遠程設置站，那你這個系統的主站肯定是設置的VER2，所以寄存器排列就是這樣
擴展循環8倍，可以能通信更多的地址。估計這是FX3U-64CCL，可參考相關手冊http://down.ymmfa.com/?id=410

本帖最近評分記錄：

下載積分:+3(gz068909) 明白了謝謝 Q03UDV的CPU

打個醬油，懂的不多
水平有限，能幫則幫
