三菱FX3Uplc + 3U485-BD 與臺達VFD-B通訊，發送命令正轉，或者反轉，或者停止的時候485板有一個燈亮，發送完斷開后，燈滅，但是變頻器沒反應（每次給PLC上電和斷電時，另一個燈亮）  不知道這樣對不對


變頻器設置了，02-00是04       02-01是03     02-10是04    02-11是04

                          09-00是01       09-01是02      09-03是0.0    09-04是01      09-07是05

變頻器的接的水晶頭3對應著SDB/RDB（短接）    4對應著SDA/RDA（短接）

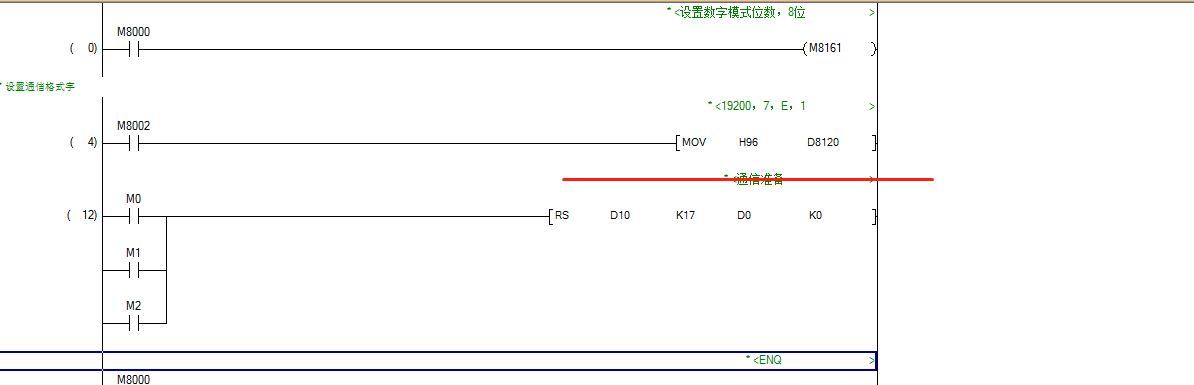

下面是程序，請老師們幫看看，第一次做通訊，照著李金城老師講的做的

將485線接到電腦，看看電腦收到報文是否正確，
485通訊比較麻煩的地方是變頻器需要設置很多參數，一個出錯就沒有反應。

變頻器的設置是，
                          02-00是04 （第一頻率指令來源：由通信RS485輸入）
                          02-01是03 （第一運轉指令來源：由 RS-485 通信界面操作鍵盤 STOP 鍵有效）
                          02-10是04 （主要頻率命令設定來源：由通信 RS-485 輸入）
                          02-11是04  （輔助頻率命令設定來源：由通信 RS-485 輸入）
                          02-13是04  （第二頻率指令來源設定：由通信 RS485 操作）
                          02-14是03  （第二運轉指令來源設定：由通信界面操作，鍵盤 STOP 有效）

                          09-00是01 （通訊地址為1號）
                          09-01是02  （波特率：19200）
                          09-03是0.0 （通訊超時：無檢出）
                          09-04是01  （通訊格式：7，E，1，ASCII）
                          09-07是05  （通訊回應延遲：10ms）


   不知道設置這些對不對，拜托大神給說說

找到你的問題了 ，你要不就用自定義設置，要不就軟件設置，不要有沖突，還有應該是無報頭報尾之類的吧

213456Yui

變頻器有反應了



問題原因是，變頻器485通訊端水晶頭SG+和SG-接反了，

真誠感謝！正在學習中

我看看，也在做通訊

插個眼，以后用得著，學習學習
