初學定位控制，在書中出現3U新增位元件的介紹。
n為寄存器D編號，0-8511
b為寄存器中二進制位的編號，0-F
把H8421送入D0，其最高位為1。
則位元件D0.F常開點閉合，驅動D0.3
同時，當D0.3被驅動后，D0中的b3位由0變1，此時D0中的數發生變化
由H8421變為H8429
H8421換算為二進制 1000  0100  0010  0001
H8429換算為二進制 1000  0100  0010  1001
可以看出b3位由0變1，所以H8421變為H8429，到這里可以理解。

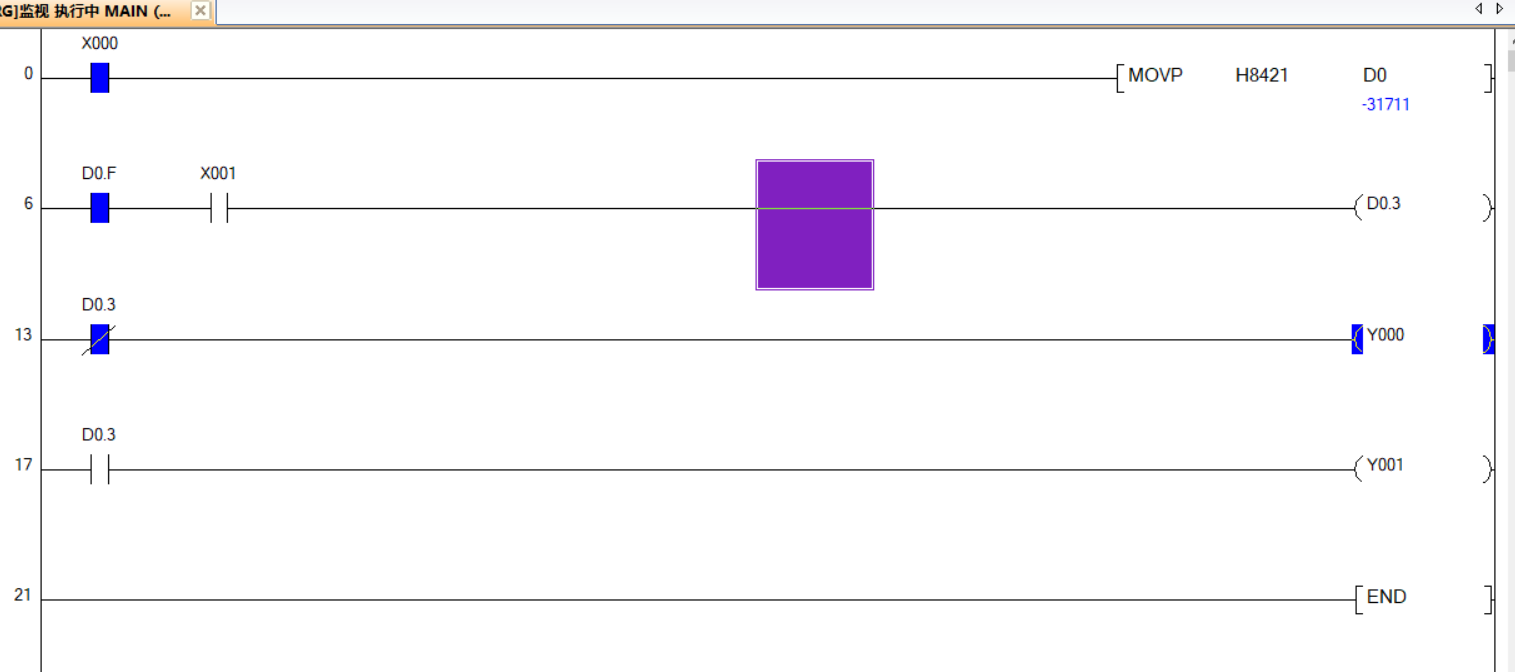

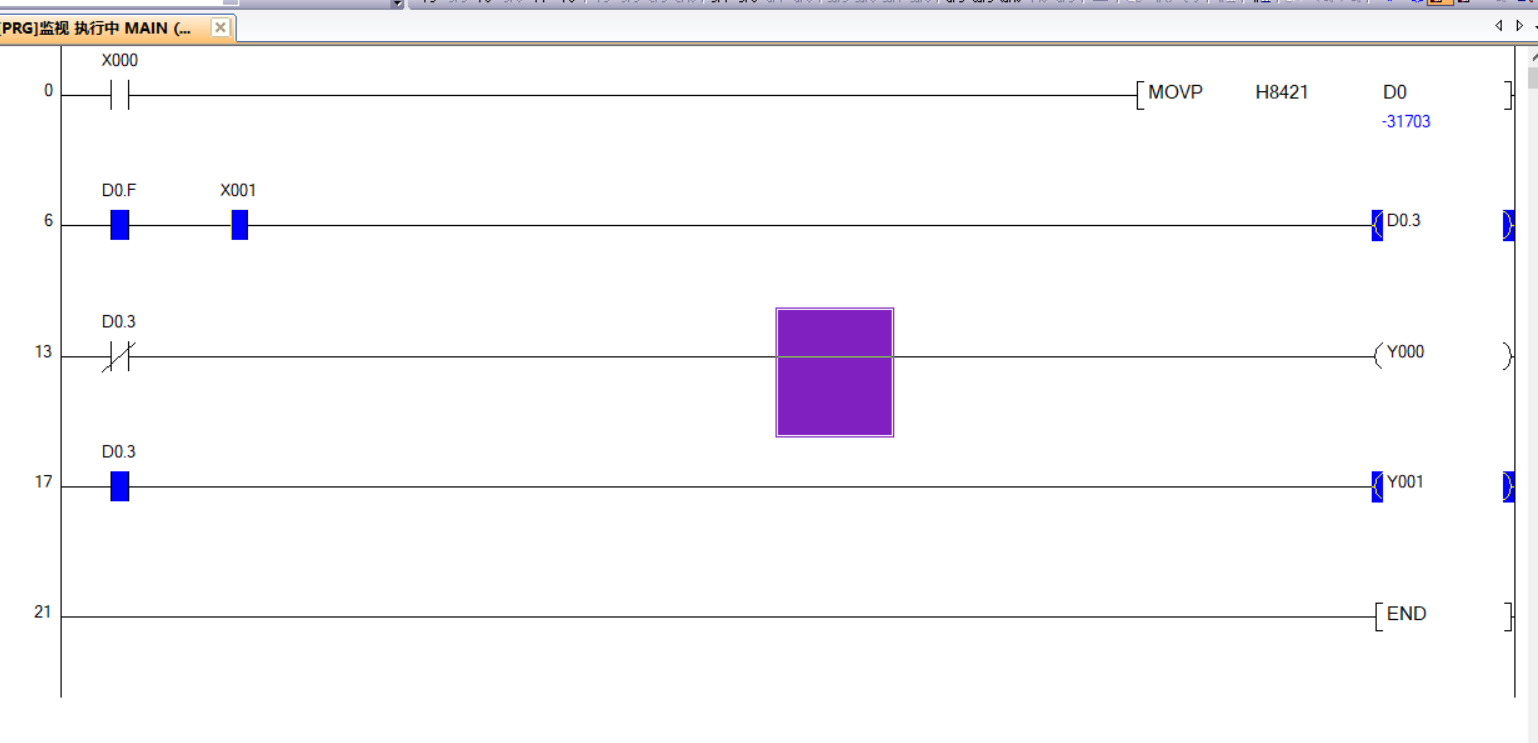

但是從監視模式中讀取D0數值可以發現，把H8421送入D0中時，D0為-31711，D0變為H8429時，D0為-31703
-31711轉二進制   1 111  1011  1101  1111
-31703轉二進制   1 111  1011  1101  0111
最左邊1表示正負，其余15位表示數值，也是b3位變化，
但是-31711的二進制化為十六進制是FBDF
-31703的二進制化為十六進制FBD7，并不是上面的8421和8429。
請高手賜教上面的進制換算問題出在哪里？

H8421太大了。 相當于K33825.  已經超過了單字節D可以存儲的上限，所以變成負數了。

在32767以內，你的算法是對的。

超過32767，要用DMOV ，會占用D0和D1，這樣才能按你的算法來。

感謝解答，初學考慮不周，疏忽了最基礎的問題非常感謝
