大家好，買了個二手的屏GT1020-LBD2-C，下載下來的資料和這不一樣，PLC和屏的連接是RS-422的，可是我這個屏的連接方式是RS-232的，在網上買了線，型號是：GT10-C30R4-8P，上面寫著連接圖：黑---SDA，棕---SDB，橙---RDB，黃----RDA，紅-----+5V，綠------SG，小弟我無從入手，希望各位老大支持一下，告訴我怎么接，屏上面的這樣的：SD，RD，ER，DR，SG，RS，CS，NC，NC，這和資料上的完全不一致，到底那條線接那里呢？謝謝各位，請告訴我呀555555555555555555555555555

RS422標準按這個圖，多用于連接FX系列PLC



特別注意，現在的連接線都是國產的，每一批線芯的顏色不一樣，你不要管什么色。要測量一下對應的針腳號再去連接

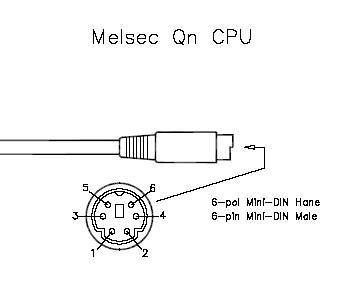

RS232標準一般用于連接Q系列PLC，我記得連接方式與Q系列編程電纜一樣

GOT...............................................................PLC
SD....................................................................1
RD....................................................................2
ER.....................................................................5
DR....................................................................6
SG.....................................................................3

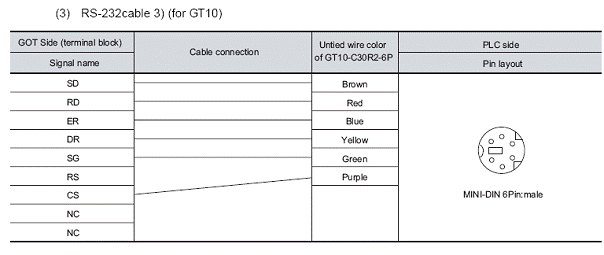

手冊上的

直接買一根現成的不就得了嗎？何必弄得這么麻煩

6PIN和計算機232九針口的連接線怎么接？

樓主最后是怎樣解決的，分享一下。我也跟你一樣的情況！
