wansoger

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wansoger的主題 / 回貼

樓主發表于: 2012-04-10 22:03

只看樓主 | 小中大

新手啦~希望大俠們幫幫忙~

qfgkr

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 192 個
工控威望: 319 點
下載積分: 2214 分
在線時間: 143(小時)
注冊時間: 2011-08-15
最后登錄: 2025-06-05
查看qfgkr的主題 / 回貼

1樓發表于: 2012-04-11 00:30

只看該作者 | 小中大

你想實現單獨控制，還是連鎖控制？

fredxia

請多關照！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 166 個
工控威望: 288 點
下載積分: 21753 分
在線時間: 97(小時)
注冊時間: 2012-04-05
最后登錄: 2025-06-05
查看fredxia的主題 / 回貼

2樓發表于: 2012-04-11 11:29

只看該作者 | 小中大

很難實現的哦！

請多關照！

wansoger

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wansoger的主題 / 回貼

3樓發表于: 2012-04-11 13:51

只看該作者 | 小中大

只控制一部電梯的運行，，三層的~畫了狀態流程圖，不知道能不能行

~稍后上傳

z871912053

人因夢想而偉大，機會永遠屬于那些有準備并立即行動的人！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 68 個
工控威望: 228 點
下載積分: 1913 分
在線時間: 16(小時)
注冊時間: 2011-12-09
最后登錄: 2013-01-22
查看z871912053的主題 / 回貼

4樓發表于: 2012-04-11 14:54

只看該作者 | 小中大

=圖……

wansoger

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wansoger的主題 / 回貼

5樓發表于: 2012-04-11 16:04

只看該作者 | 小中大

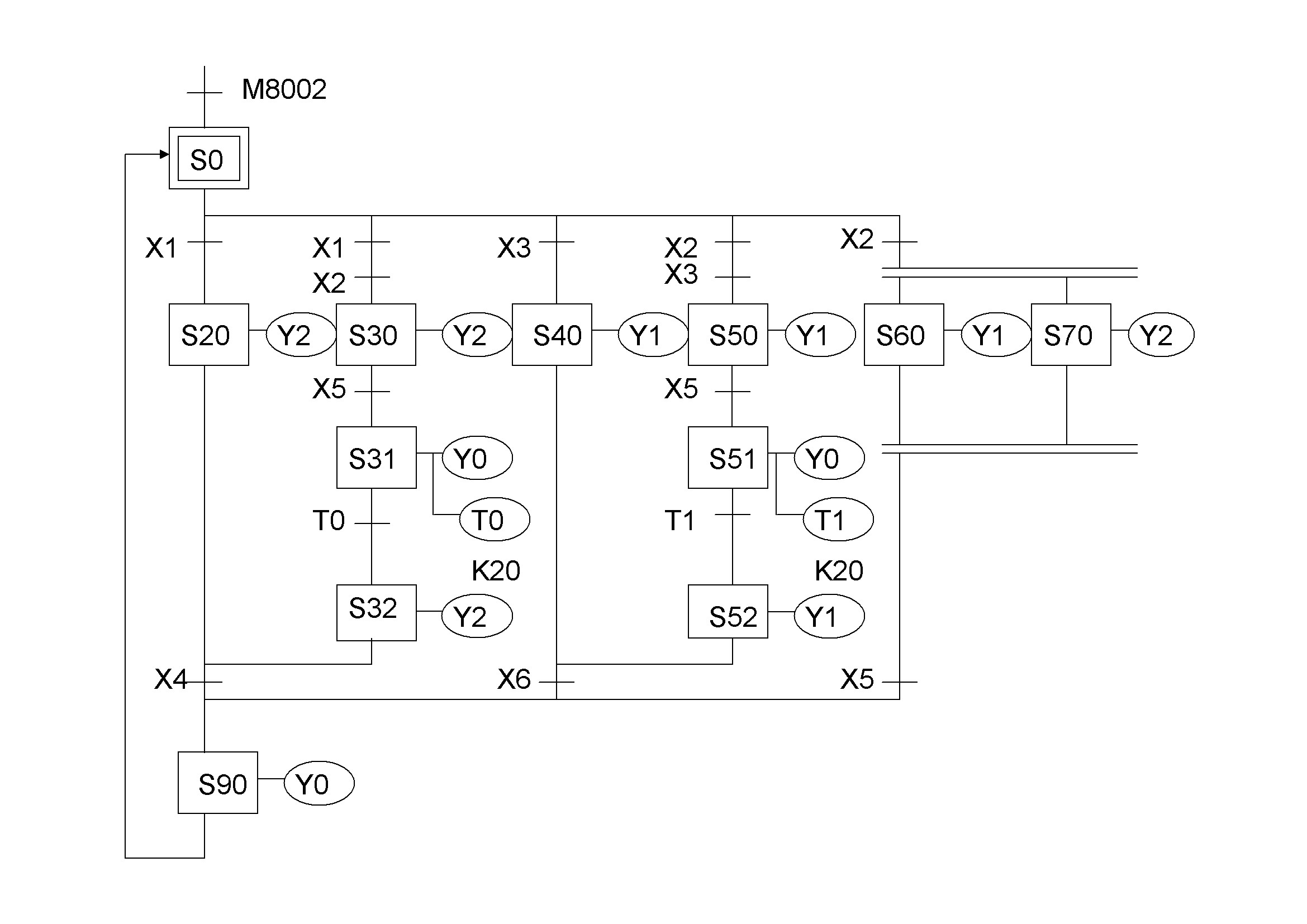

描述：狀態流程圖
圖片：

層呼叫按鈕：X1 X2 X3
對應樓層限位：X4 X5 X6
上升：Y1
下降：Y2
停止：Y0
畫完發現好像忘記考慮在2層時，1、3層同時呼叫的情況

jx_einstein

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的主題 / 回貼

6樓發表于: 2012-04-12 11:07

只看該作者 | 小中大

要一個算法的，
大概是，MOV  K1 D100  1層
        MOV K2  D100 2層。。。。。
比較運行時，=1，停下，就是1層
          =2，停下，就是2層。。。。。

dinglongshun

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 21 個
工控威望: 1897 點
下載積分: 2915 分
在線時間: 85(小時)
注冊時間: 2012-03-29
最后登錄: 2014-05-25
查看dinglongshun的主題 / 回貼

7樓發表于: 2012-04-12 13:11

只看該作者 | 小中大

開門關門限位動作全沒有

wansoger

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wansoger的主題 / 回貼

8樓發表于: 2012-04-12 16:47

只看該作者 | 小中大

之前畫的那個狀態流程圖有問題，梯形圖畫出來老錯誤。
題目規定說只用步進指令編就好了，功能指令什么的還不會呢~不過還是謝謝jx_einstein 啦~
啊~慢點改好了先拿去實驗室試一下吧

動作要求差不多就是：
電梯停在1層或2 層時，按3F，電梯上升到3層；
電梯停在3層或2層時，按1F，電梯下降至1層；
電梯停在1層時，按2F，電梯上升至2層；
電梯停在3層時，按2F，電梯上升至2層；
電梯停在1層時，2F和3F都有人呼叫時，電梯升到2層暫停2秒后繼續上升至3層停；
電梯停在3層時，2F和1F都有人呼叫時，電梯降到2層暫停2秒后繼續下降至3層停；
當電梯在上升或下降途中，任何反方向按鈕均無效（因為是步進指令編，這點好像不用考慮了）

光看控制要求確實挺不靠譜的，哪有電梯這樣的嘛，也沒講要開門、關門的事。。

wansoger

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wansoger的主題 / 回貼

9樓發表于: 2012-04-30 12:50

只看該作者 | 小中大

三層電梯.rar (2 K) 下载次数:47
