我想請教一個西門子觸摸屏畫面 自動 切換的問題：
三菱的設置一個畫面切換元件D0，改變D0的數值即可切換畫面。

那么西門子的觸摸屏有沒有類似功能？我找了一頓也沒找到。
這個挺重要的。
例如，報警時自動切換到報警畫面，顯示報警內容。
不用非在主頁面顯示。
請賜教！
多謝！


后來，有高手告訴我使用區域指針功能。我嘗試了一下。
在畫面號  這一欄中  連接選擇了連接1    地址MW0
然后也開啟了連接1

最后在模擬的時候，試圖通過一按鈕修改MW0的數值來切換頁面。結果無法切換。
請指教！

如何通過控制器作業51來控制基于 Windows 操作系統的操作面板的畫面切換？

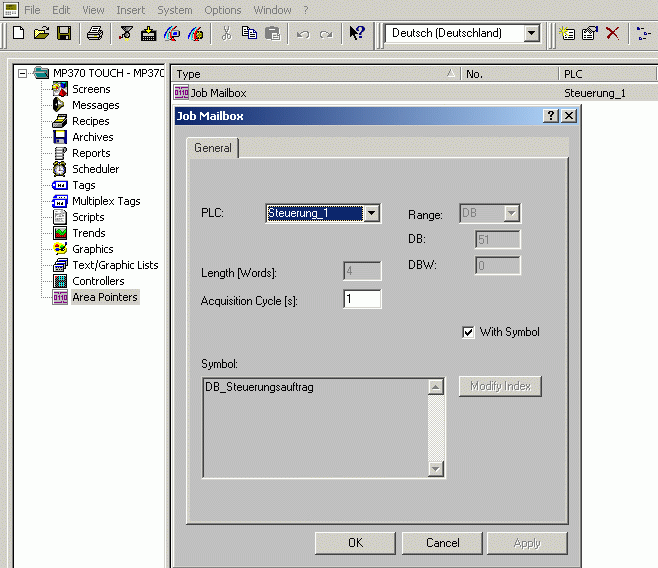

創建區域指針：
在 ProTool 中創建“作業信箱”的區域指針。
預設長度為 4 個字。

圖 01
PLC 作業的結構：

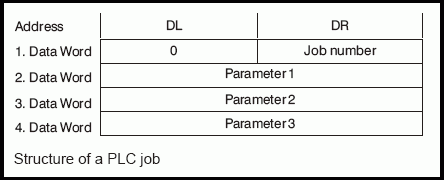

一個 PLC 作業包含 4 個數據字。第一個數據字包含作業號。根據所指定的作業號功能，最多可以在數據字 2 到 4 中傳入 3 個參數。下圖顯示了該數據結構。


圖 02

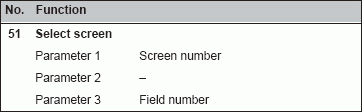

51 號 PLC 作業結構：

圖 03

關于區域指針及參數設置的詳細信息可以參閱 SIMATIC HMI 通訊手冊中的附錄 B ，“ PLC 作業”。
在條目號 1405528 中可以找到該手冊。
功能設置順序：
如果該作業信箱的第一個字不等于 0 ，操作員面板將執行 PLC 作業。之后操作員面板將把該字歸 0 。因此，必須在輸入作業信箱作業號之前輸入?yún)��?shù)。
例程/組態說明：

注意：
在附件的例程中將使用區域指針指向 DB51.DBW0 ，長度為 4 個字。

    * 通過控制器將希望調用的畫面編號輸入作業信箱的第二個數據字( DB51.DBW2 )。如果需要，還可以在作業信箱的第四個數據字 ( DB51.DBW6  ) 中輸入畫面中相應的域號。
    * 在作業信箱中的第一個數據字 (DB51.DBW0) 中輸入作業號“ 51 ”。通過修改該值，操作面板將執行畫面切換，并切換到 PLC 作業中輸入的畫面編號相應的畫面。
    * 一旦畫面切換完成，操作面板將會再一次將第一個數據字 (DB51.DBW0) 寫入 0 。

注意：
一個 PLC 作業一定不能連續調用。一個 PLC 作業通常不能引用長于兩個 PLC 周期。
程序描述：

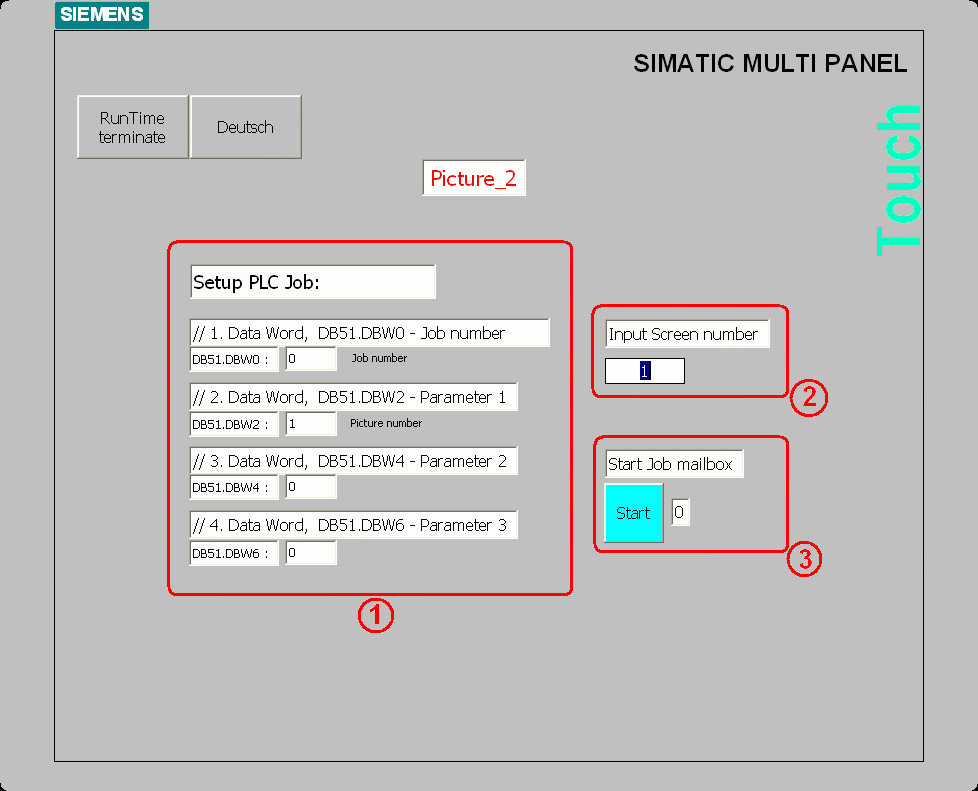

為了更好的體會 PLC 作業 51 的功能，可以在例程中指定“畫面編號”然后通過一個按鈕來開始 PLC 作業。
通常， PLC 作業的開始及“畫面編號”的設置是由 PLC 程序來完成的。

畫面區域“ 1 ”：
畫面區域“ 1 ”再一次顯示了 PLC 作業的參數結構。

畫面區域“ 2 ”：
在畫面區域“ 2 ”中可以輸入將要調用的畫面編號。
( 在第二個數據字中將會顯示畫面編號 -> Parameter 1 )。

畫面區域“ 3 ”：
通過點擊畫面區域“ 3 ”中的“開始”按鈕開始執行作業。
(按下“開始”按鈕后， PLC 作業號“ 51 ”將會短暫的顯示在第一個數據字中 -> Job number )。

圖 04

對于winccflexible：http://support.automation.siemens.com/CN/llisapi.dll/24372078?func=ll&objId=24372079&objAction=csView&lang=zh&siteid=cseus&aktprim=0&extranet=standard&viewreg=CN&load=treecontent
另外，使用西門子HMI，可通過報警視圖彈出報警信息，比切換頁面配置簡單得多。

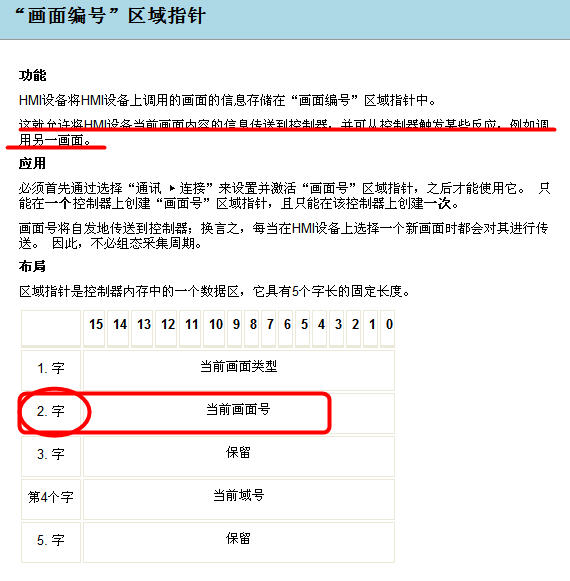

區域指針有5個字長度，第2個字才是指向畫面編號，也就是說，MW2才是畫面編號的存儲地。

那么久了，樓主仍然未能拜托門外漢的水平，令人惋惜啊。

多謝了，批評的是啊！
慚愧！

再次感謝兩位大家的幫助。
剛才回來試了一下，其實可以認為西門子的也存在一個D0，在這里就拿MW0舉例吧。
只要你建立一個變量，把MW0賦給它，然后再此變量的“事件---更改參數  中選擇 activatescreen by number”即可。
我們就可以通過修改MW0的值來切換頁面了。

開區域指針做就有點復雜了
一般還是用樓上兄弟所說的辦法。

同意觀點！
