大家好，請教一下西門子S7-200(Slave從站) Modbus轉BACnet(廣州迪盛網關)線圈寫入配置問題，望大神不吝賜教！

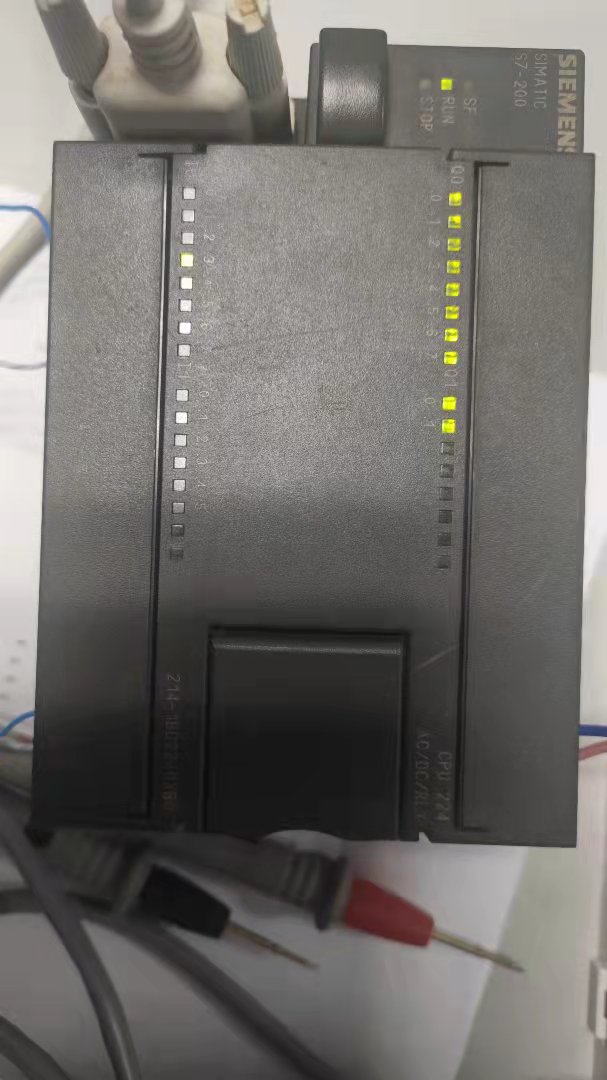

PLC：

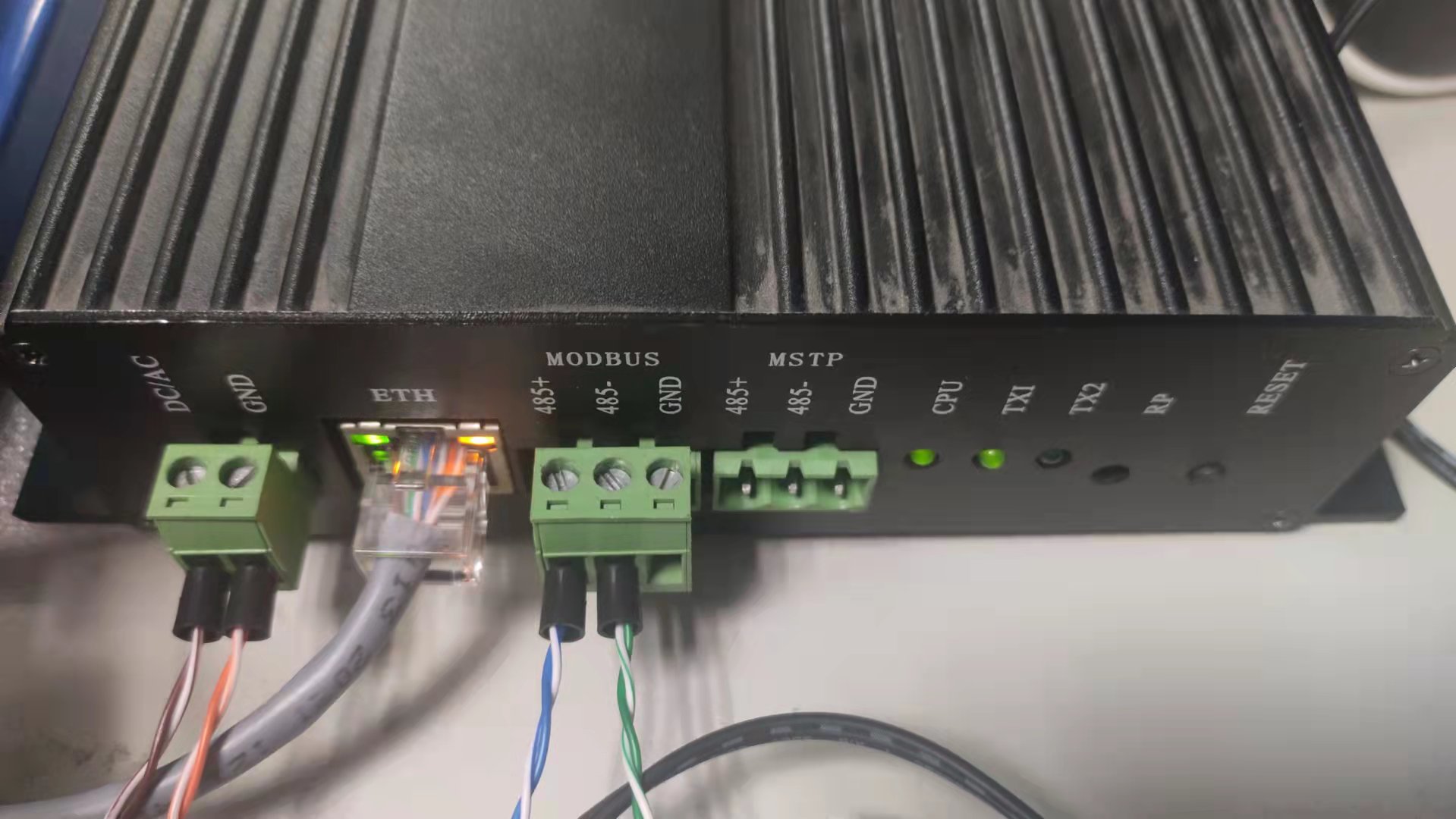

BACnet網關 ：

項目地址：

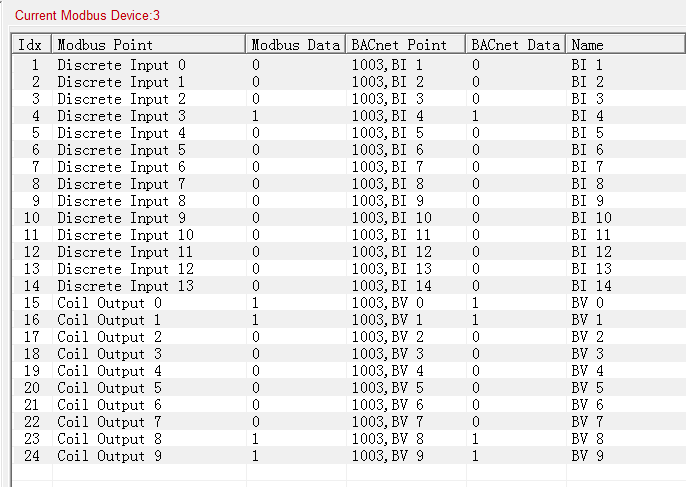

I0.0~I1.5和Q0.0~Q1.1的狀態讀取Modbus數據正常，響應及時；

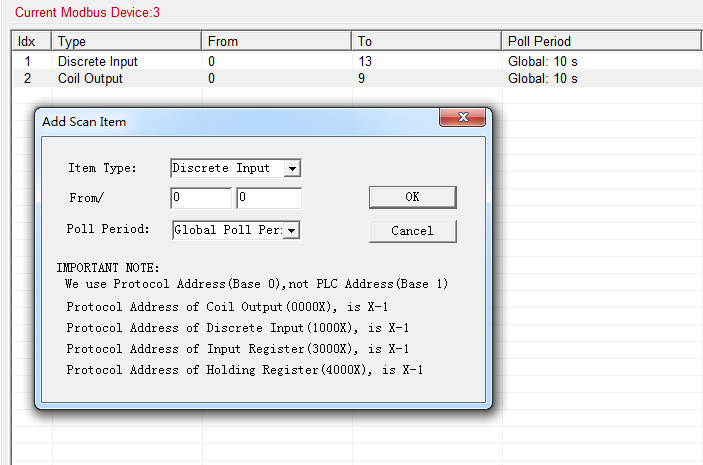

試了各種方法，沒有成功在網關配置寫入。

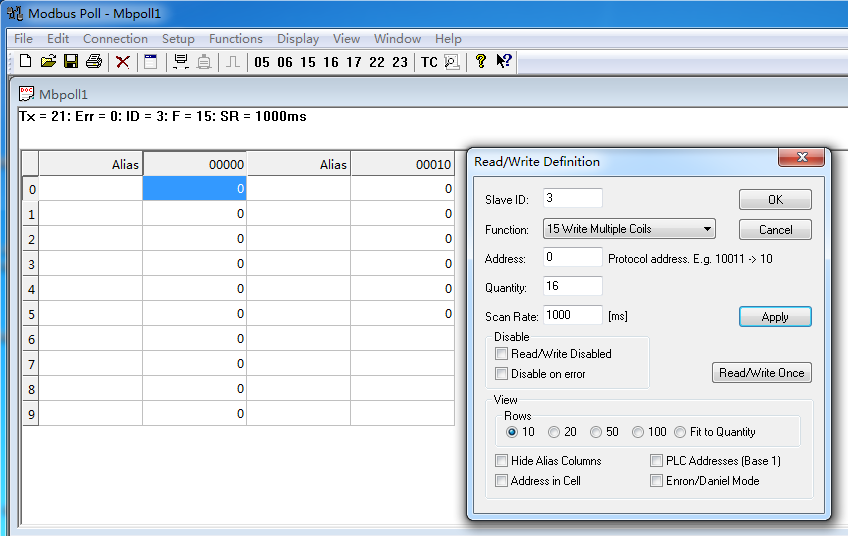

以下是Modbus Poll的寫入測試，正常響應：




Q線圈單寫入：
Tx:03 05 00 08 FF 00 0C 1A
Rx:03 05 00 08 FF 00 0C 1A
Tx:03 05 00 08 00 00 4D EA
Rx:03 05 00 08 00 00 4D EA

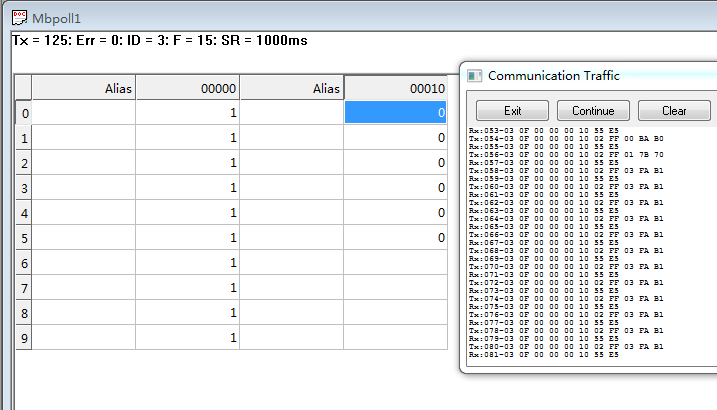

Q線圈多寫入：
Tx:036-03 0F 00 00 00 10 02 00 00 FB 40
Rx:037-03 0F 00 00 00 10 55 E5
Tx:038-03 0F 00 00 00 10 02 01 00 FA D0
Rx:039-03 0F 00 00 00 10 55 E5
Tx:042-03 0F 00 00 00 10 02 03 00 FB B0
Rx:043-03 0F 00 00 00 10 55 E5
Tx:044-03 0F 00 00 00 10 02 07 00 F9 70
Rx:045-03 0F 00 00 00 10 55 E5
Tx:046-03 0F 00 00 00 10 02 0F 00 FE B0
Rx:047-03 0F 00 00 00 10 55 E5
Tx:048-03 0F 00 00 00 10 02 1F 00 F3 70
Rx:049-03 0F 00 00 00 10 55 E5
Tx:050-03 0F 00 00 00 10 02 3F 00 EA B0
Rx:051-03 0F 00 00 00 10 55 E5
Tx:052-03 0F 00 00 00 10 02 7F 00 DB 70
Rx:053-03 0F 00 00 00 10 55 E5
Tx:054-03 0F 00 00 00 10 02 FF 00 BA B0
Rx:055-03 0F 00 00 00 10 55 E5
Tx:056-03 0F 00 00 00 10 02 FF 01 7B 70
Rx:057-03 0F 00 00 00 10 55 E5
Tx:058-03 0F 00 00 00 10 02 FF 03 FA B1
Rx:059-03 0F 00 00 00 10 55 E5

基礎有限，希望各位指教，謝謝！

廠家有操作手冊，很詳細

并沒有~給出的說明也能參考，但沒有發現有價值的信息；
最后 ，自己用土辦法，把網關的MODBUS RTU信號接到電腦上，通過poll監視，發現網關發出的寫入命令是對的，所以問題集中在PLC上，果然，全部重新上電，讓網關再和PLC取得充分地通訊，寫操作就有效了！

引用

引用第1樓lijianchuang于2021-10-06 23:07發表的  :
廠家有操作手冊，很詳細
