樓主發表于: 2020-02-19 23:20

只看樓主 | 小中大

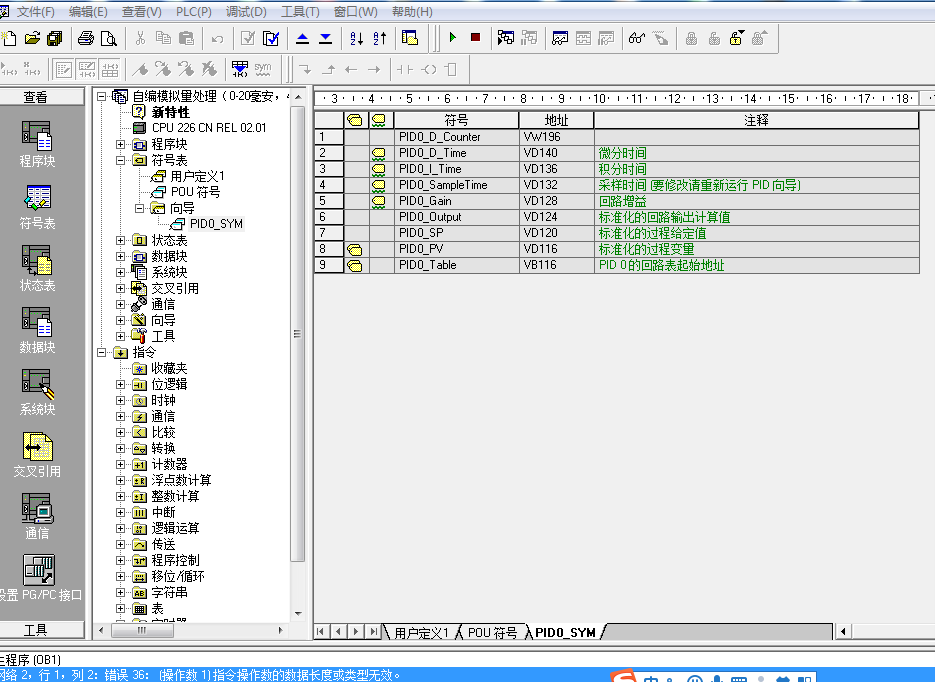

圖片：

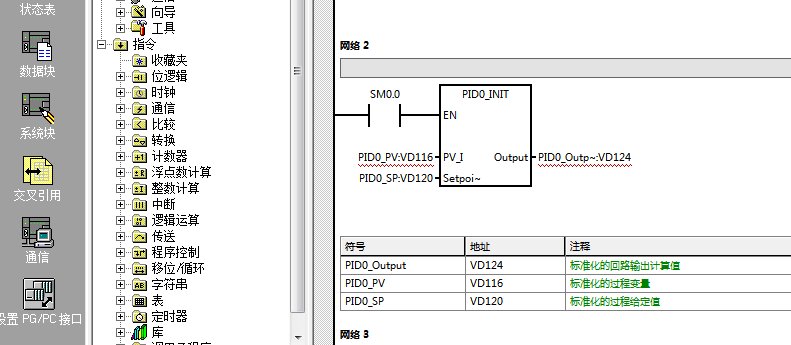

新人初學200PLC的PID（硬件CPU226+EM235 ），做一個0-20毫安對應0-100度的控制程序，使用PID向導生成PID程序，但調用PID程序時，PID指令的反饋值和輸出值起波浪線，報錯不能編譯，現將程序上傳，請各位師傅指教，不勝感激！

附件：

自編模擬量處理（0-20毫安對應0到100度）.zip (5 K) 下載次數:71
網站提示: 請不要用迅雷下載附件，容易出錯

holdkcxyz

級別: 工控俠客

精華主題: 0
發帖數量: 127 個
工控威望: 4221 點
下載積分: 1052 分
在線時間: 290(小時)
注冊時間: 2018-11-07
最后登錄: 2025-07-04
查看holdkcxyz的主題 / 回貼

1樓發表于: 2020-02-20 09:52

只看該作者 | 小中大

注意接口數據類型

fengrunsheng

生活中本不缺少美,缺少的是發現美的眼睛!

級別: 網絡英雄

精華主題: 0
發帖數量: 435 個
工控威望: 7091 點
下載積分: 19664 分
在線時間: 478(小時)
注冊時間: 2014-09-07
最后登錄: 2024-12-07
查看fengrunsheng的主題 / 回貼

2樓發表于: 2020-02-23 07:55

只看該作者 | 小中大

建議不要用向導做PID，S7-200的PID向導本身就存在缺陷。

明維修

級別: 略有小成

精華主題: 0
發帖數量: 146 個
工控威望: 259 點
下載積分: 962 分
在線時間: 179(小時)
注冊時間: 2010-11-01
最后登錄: 2025-04-11
查看明維修的主題 / 回貼

3樓發表于: 2020-02-23 10:46

只看該作者 | 小中大

接口PV_I：數據類型：INT  過程變量輸入0~32000
接口Output：數據類型：INT  過程變量輸入0~32000
接口Setpoint_R：數據類型：Real  給定值輸入0.0~100.0

hnwygcb009

級別: 家園常客

精華主題: 0
發帖數量: 165 個
工控威望: 577 點
下載積分: 2539 分
在線時間: 83(小時)
注冊時間: 2014-06-28
最后登錄: 2025-06-07
查看hnwygcb009的主題 / 回貼

4樓發表于: 2020-02-26 21:55

只看該作者 | 小中大

謝謝3樓，按你的說法已經解決問題
