浮生若夢
級別: 略有小成
精華主題: 0
發帖數量: 61 個
工控威望: 200 點
下載積分: 2395 分
在線時間: 86(小時)
注冊時間: 2013-05-28
最后登錄: 2017-12-31
查看浮生若夢的 主題 / 回貼
樓主  發表于: 2013-05-28 20:40


如圖所示,我不知道這段語句該怎么看,
我現在光知道一些諸如 “管腳 形參 實參 ”之類的概念,
從模擬量模塊送來的數字量的信號,在FC105 里面,設定上下限,將其轉換為需要的工程量,送到DB塊里面嗎?
本人新手,問題太小白,望師傅們不吝賜教。
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70632 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-07-11
查看wwcwwc的 主題 / 回貼
1樓  發表于: 2013-05-30 15:00
這個是4個模擬量輸入。
in0是模擬量輸入地址
in1是輸入上限
in2是輸入下限
in3是輸入單、雙極性(類型)
ret_VAL是一些錯誤信息
out4是模擬量轉換后的輸出地址
你理解的沒有錯,就是把外部模擬量值輸入轉換后送到DB21的數據塊中。
浮生若夢
級別: 略有小成
精華主題: 0
發帖數量: 61 個
工控威望: 200 點
下載積分: 2395 分
在線時間: 86(小時)
注冊時間: 2013-05-28
最后登錄: 2017-12-31
查看浮生若夢的 主題 / 回貼
2樓  發表于: 2013-05-30 18:02
謝謝樓上的師傅,學生還有個問題請教,
在這個300的PLC中,用FC105進行模擬量轉換時,是不是 不用考慮具體的模擬量輸入側,到底是 0--10v 的電壓信號,
還是0--20ma   亦或是4--20ma 電流信號,這三種輸入信號,對應A/D轉換后的數據,都是0--27648
也就是說4--20ma   和  0--20ma  ,對應的都是0---27468 ,不知這樣理解對嗎?
我知道,200的PLC, 0--20ma  ,對應的是0---32000 ,      4--20ma  ,對應的是6400---32000
300的PLC,我剛接觸,對于這塊還是不明白,望師傅指教,謝謝。
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70632 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-07-11
查看wwcwwc的 主題 / 回貼
3樓  發表于: 2013-05-31 08:53
使用FC105時不需要考慮。你只要在組態時考慮模擬量的形式和硬件的量程開關位置。
小貓木魚丸
級別: 略有小成
精華主題: 0
發帖數量: 82 個
工控威望: 224 點
下載積分: 3224 分
在線時間: 34(小時)
注冊時間: 2013-04-18
最后登錄: 2019-10-31
查看小貓木魚丸的 主題 / 回貼
4樓  發表于: 2013-05-31 15:25
你說的是信號種類,S7-300
其實4——20MA信號對應的就是0——27648,然后就沒有然后了
jpwmg
級別: 探索解密
精華主題: 0
發帖數量: 10 個
工控威望: 127 點
下載積分: 622 分
在線時間: 16(小時)
注冊時間: 2011-06-30
最后登錄: 2016-05-15
查看jpwmg的 主題 / 回貼
5樓  發表于: 2013-05-31 16:10
0-20MA或4-20MA都對應的是0-27648,模擬量輸入的值,是有測量卡決定的,在硬件中設置就可以了。
浮生若夢
級別: 略有小成
精華主題: 0
發帖數量: 61 個
工控威望: 200 點
下載積分: 2395 分
在線時間: 86(小時)
注冊時間: 2013-05-28
最后登錄: 2017-12-31
查看浮生若夢的 主題 / 回貼
6樓  發表于: 2013-05-31 18:29


  如圖所示,現在我還有3個疑問

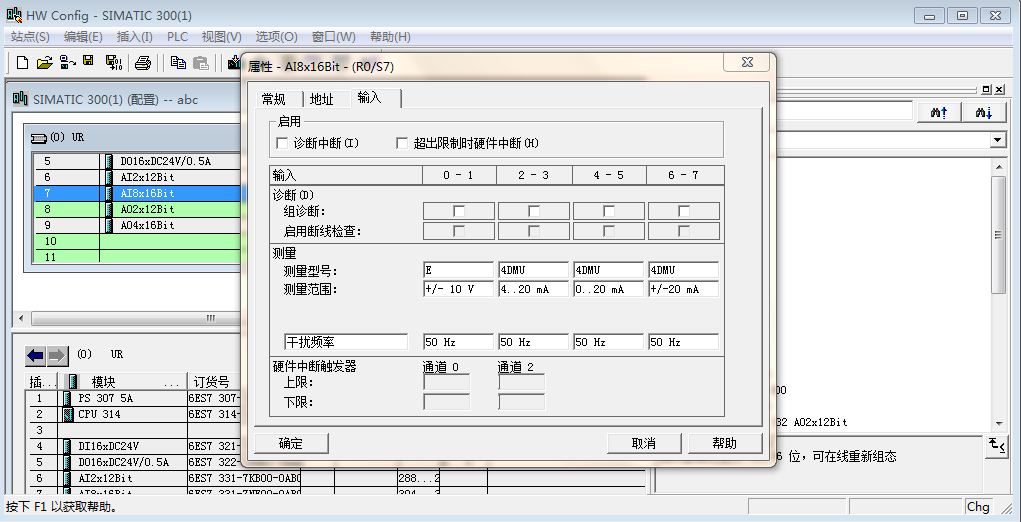

1:在硬件組態中,對模擬量輸入的信號進行設置,是不是就像我上面的截圖畫面所示(step7軟件組態畫面)。

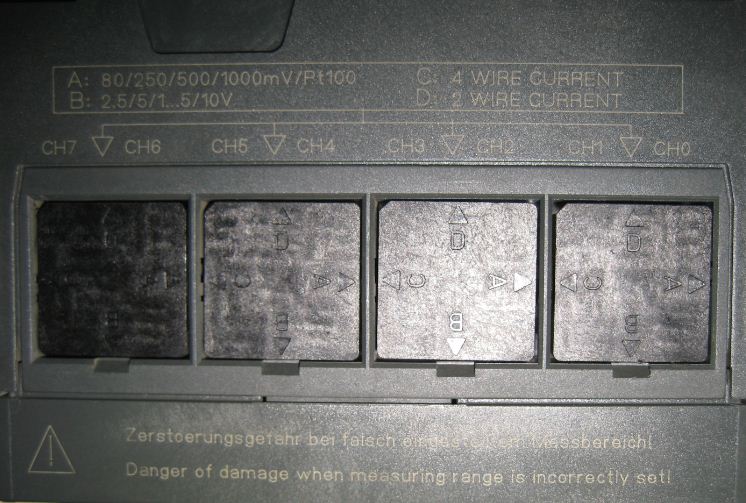

2:模擬量模塊上面,量程卡的設置,其實就是調整小方框上面ABCD對應的不同位置(不同位置,對應不同的信號類型)。
3:0---27648 是不是指的是12bit  ,  那么16bit 是不是0---32767   ,13bit 14bit 也都對應不同的A/D轉換量程呢?
