動作說明：
         這是個關于沖型機的動作說明，上面的為工件，中間位磨具的下模，下面的板為收料盤。
動作：：：

             從來料位置抓取工件到工作位置，每工作一次工件朝前移動固定距離，收料盤也超前移動固定位置，工件前進4---6次后工作完成，
然后工件退回到第一次工作的位置朝左移動，然后再前進同樣的次數，下面的收料盤每工作一次朝前移動固定距離。

               另外還有兩個步進（或者普通馬達）的工作是工件和收料盤的堆疊處理。。。

               請教下這樣的機器應該選怎樣配置

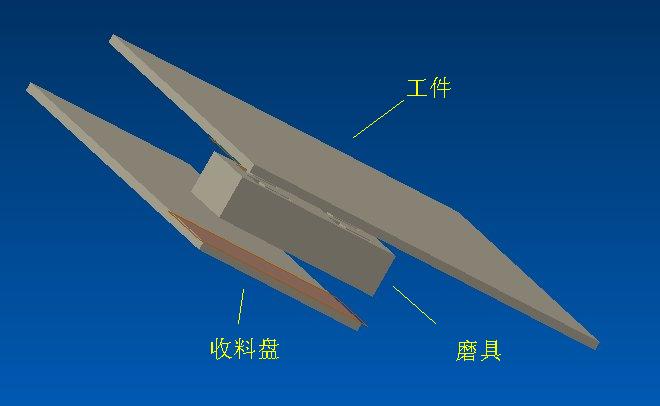

動作說明1

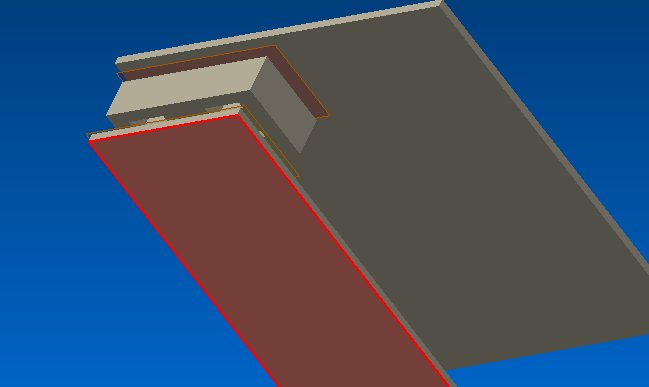

動作說明2





很簡單，如用步進 選一款plc+擴展模塊需要3高速脈沖輸出，晶體管100~100khz，2路10k脈沖（也可用100~200k），I/o點自己根據原點，極限和其他邏輯控制算好就可以了，伺服功率和轉動慣量需要根據你的機構和運行效率綜合考慮即可，如用變頻方式就多了，I/O控制，模擬量，通訊都可，加一個合適的觸摸屏就好了，同時考慮你的定位精度選擇伺服和機構組合即可。

謝謝啊
