兩臺循環水泵，4kw工頻啟動，一用一備，運行水泵故障自動切換備用水泵，自動切換新號是靠那個控制點給定的？有圖的話求張圖，謝謝。

是靠接觸器的常閉觸點給的

樓上謝了

取個故障信號出來

看這里
http://bbs.ymmfa.com/read.php?tid=44624

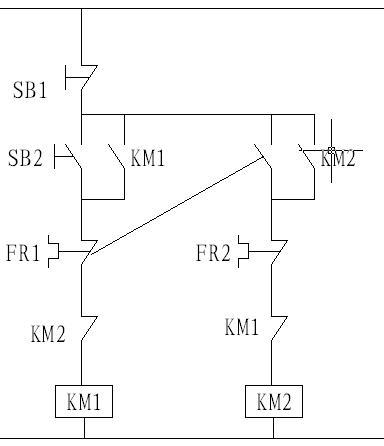

看看這樣行嗎？你可以根據自己的要求改動一下。

5樓的只能是熱故障轉換到2號泵，不完善。1、能應該相互轉換2.只要接觸器不吸合都會切換到另一臺。
設計：3檔切換開關具備1用2備、2用1備、手動；當切換開關置于1用2備時給2臺泵的接觸器的線圈都通電，不過在2號泵的控制線路中加一時間繼電器的常開（延時接通），這時1號泵直接得電啟動，2號泵和1號泵互鎖不能啟動，當1號接觸器由于某種故障掉電，2號泵就自動投入（若開始時1號就不啟動，延時到后2號就能啟動）；打到2用1備時，原理一樣。

方法很多呀，最好從熱繼電器輔助觸電的呀，

只能是接觸器的常閉點給信號了

這問題這么 簡單  樓主仔細想下就可以得出來的   只要加個觸發 條件 就  可以的   呵呵

這圖不大，怎么會提示超出300K呢，只好壓縮了。

如上圖，可兩臺同時使用，也可單臺使用互相轉換，如：按下S3聯動按鈕，KM1得電自鎖，松手S3復位K3得電閉合，M1運行，K1動作；當M1失電時K1也失電復位觸合KM2。互換同理。k1、K2、K3可選用MY4NJ繼電器，建議每臺電機各自使用一個漏電保護開關，也可把KM1、KM2與觸合按鈕常開點并聯的副觸點分別改為k1、K2，這樣無論是漏電保護掉電還是過載掉電，都會轉換到另一臺，要注意的是需用220V作控制電源，FR要禁止自動復位。
