dodovsyou

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 125 個
工控威望: 282 點
下載積分: 987 分
在線時間: 124(小時)
注冊時間: 2016-05-27
最后登錄: 2025-07-08
查看dodovsyou的主題 / 回貼

樓主發表于: 2023-08-09 14:18

只看樓主 | 小中大

屏選用DOP-107EV，帶網口通訊，應該怎么和西門子S7-200 smart PLC聯機，觸摸屏軟件上應該怎么設置參數，求指教

[ 此帖被dodovsyou在2023-08-15 08:45重新編輯 ]

dodovsyou

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 125 個
工控威望: 282 點
下載積分: 987 分
在線時間: 124(小時)
注冊時間: 2016-05-27
最后登錄: 2025-07-08
查看dodovsyou的主題 / 回貼

1樓發表于: 2023-08-09 14:26

只看該作者 | 小中大

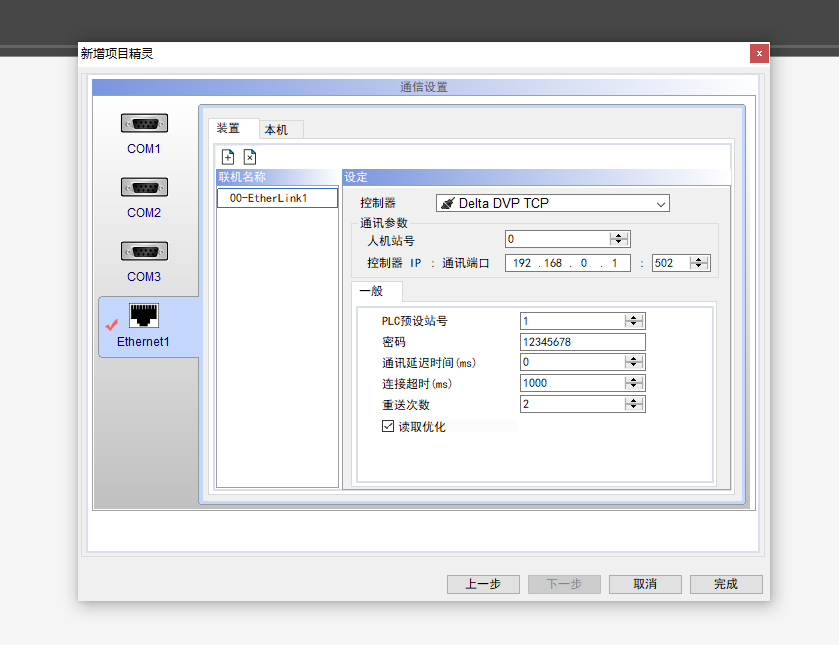

圖片：

這里面的參數如何設置呢

daihdn

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 134 個
工控威望: 231 點
下載積分: 602 分
在線時間: 72(小時)
注冊時間: 2009-08-28
最后登錄: 2025-06-11
查看daihdn的主題 / 回貼

2樓發表于: 2023-08-09 14:32

只看該作者 | 小中大

臺達DOP-107EV觸摸屏支持RS323,RS422,RS485，還有網口，這幾種通迅方式都支持，在觸摸屏通迅設置中選擇需要與其通迅的PLC類型及通迅方式后，參數會自動進行默認配置，除非想改成其它的通迅參數，只要觸摸屏和PLC兩邊的通迅參數一至都是可以的，其實更重要的是外部的通迅線的的接線，臺達的觸摸屏DOP-107BV串口有兩個，每個串口基本上都支持這幾種串口通迅，但T形插頭焊線是不一樣的，這個說明書上都有具體的描述，然后找到這個PLC使用的串口通迅方式的焊線，這樣基本上差不多了，，，如果使用網口應該就更簡單了，直接設置一下通迅方式和IP地址和端口號就可以了。

fjqz00

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1309 個
工控威望: 1466 點
下載積分: 8014 分
在線時間: 370(小時)
注冊時間: 2007-04-16
最后登錄: 2025-07-09
查看fjqz00的主題 / 回貼

3樓發表于: 2023-08-09 15:24

只看該作者 | 小中大

dodovsyou

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 125 個
工控威望: 282 點
下載積分: 987 分
在線時間: 124(小時)
注冊時間: 2016-05-27
最后登錄: 2025-07-08
查看dodovsyou的主題 / 回貼

4樓發表于: 2023-08-13 09:53

只看該作者 | 小中大

nnnslb

[ 此帖被dodovsyou在2023-08-15 08:48重新編輯 ]

宿遷電工

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1098 個
工控威望: 1241 點
下載積分: 2981 分
在線時間: 412(小時)
注冊時間: 2018-11-30
最后登錄: 2025-07-11
查看宿遷電工的主題 / 回貼

5樓發表于: 2023-08-13 10:49

只看該作者 | 小中大

引用
引用第4樓dodovsyou于2023-08-13 09:53發表的 :
請問下PLC端的IP地址應該如何設置？謝謝！

你這樣的，別搞PLC了。

樓主留言：

你不是從零開始？你生下來就會？就你這個素質，我敢說你50歲也買不起房車，可不可憐

長三角地區，PLC編程，工業機器人編程
吸塑機，軸承合套儀程序開發
專業外協
TEL:13815796487（微信同號）

seallyzoom

和尚與屠夫的區別，就是一個吃素一個吃葷

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 550 個
工控威望: 751 點
下載積分: 5354 分
在線時間: 417(小時)
注冊時間: 2010-07-23
最后登錄: 2025-06-13
查看seallyzoom的主題 / 回貼

6樓發表于: 2023-08-14 16:46

只看該作者 | 小中大

樓上哥們懟得好，估計他是第一次接觸帶網口的PLC

樓主留言：

回家照照鏡子吧你

工程剩貨工控產品，低價處理有需要可聯系，或交流交換學習

司慧聰

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 327 個
工控威望: 405 點
下載積分: 5216 分
在線時間: 117(小時)
注冊時間: 2019-06-04
最后登錄: 2025-07-10
查看司慧聰的主題 / 回貼

7樓發表于: 2023-08-14 23:17

只看該作者 | 小中大

這個我還真沒有用過，臺達觸摸屏和smart通信，只用過昆侖觸摸屏和smart通信。現在搞好了沒有。

wangsanhuzi

需要我幫忙的加qq207294234 畢業設計可幫忙

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 384 個
工控威望: 4126 點
下載積分: 18251 分
在線時間: 275(小時)
注冊時間: 2014-07-05
最后登錄: 2025-07-11
查看wangsanhuzi的主題 / 回貼

8樓發表于: 2023-08-15 08:18

只看該作者 | 小中大

看手冊對著實物測試一下。若是實在搞不清楚還是先接線吧，或者搞個別的行業

seallyzoom

和尚與屠夫的區別，就是一個吃素一個吃葷

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 550 個
工控威望: 751 點
下載積分: 5354 分
在線時間: 417(小時)
注冊時間: 2010-07-23
最后登錄: 2025-06-13
查看seallyzoom的主題 / 回貼

9樓發表于: 2023-08-15 11:17

只看該作者 | 小中大

貼得出來，還重新編程干嗎呢

工程剩貨工控產品，低價處理有需要可聯系，或交流交換學習

宿遷電工

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1098 個
工控威望: 1241 點
下載積分: 2981 分
在線時間: 412(小時)
注冊時間: 2018-11-30
最后登錄: 2025-07-11
查看宿遷電工的主題 / 回貼

10樓發表于: 2023-08-15 17:27

只看該作者 | 小中大

引用
引用第5樓宿遷電工于2023-08-13 10:49發表的 :

你這樣的，別搞PLC了。

不懂就問，對于工程師來講，是不好的行為。

長三角地區，PLC編程，工業機器人編程
吸塑機，軸承合套儀程序開發
專業外協
TEL:13815796487（微信同號）

xlw415

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 150 個
工控威望: 1544 點
下載積分: 18321 分
在線時間: 158(小時)
注冊時間: 2021-08-19
最后登錄: 2025-07-11
查看xlw415的主題 / 回貼

11樓發表于: 2023-08-17 08:59

只看該作者 | 小中大

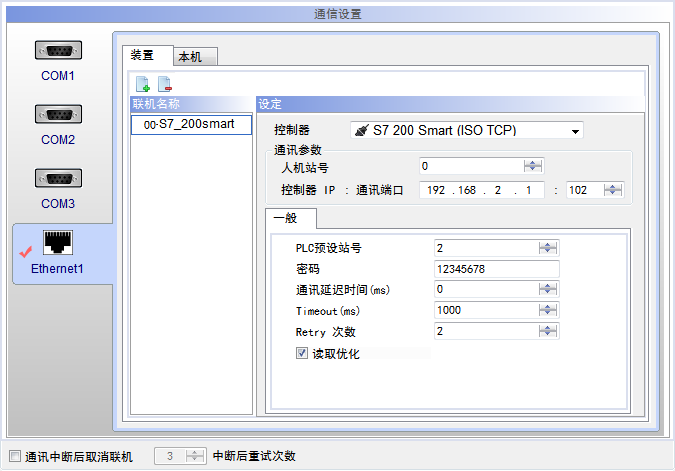

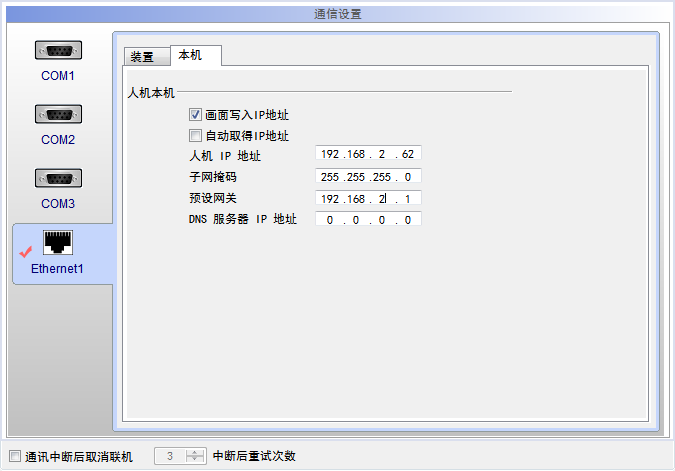

3樓屏設置里控制器IP從192.168.2.1改為192.168.2.11,因2.1可能被路由占用

PLC的IP設置:
主要-->雙擊CPU或打開系統塊-->勾選"IP地址數據固定為..."并填寫192.168.2.11, 子網掩碼255.255.255.0,網關可不設

屏和PLC用網線連接,常規接法一一對應即可,1,2對1,2, 3,6對3,6,
因PLC網絡僅支持百兆, 其余4線可以不用
