工控人家園 綜合討論 歐姆龍終端繼電器怎么接線和原理

致良知

級別: 正式會員

精華主題: 0
發帖數量: 14 個
工控威望: 91 點
下載積分: 1886 分
在線時間: 10(小時)
注冊時間: 2021-06-11
最后登錄: 2022-09-03
查看致良知的主題 / 回貼

樓主發表于: 2022-03-20 23:11

只看樓主 | 小中大

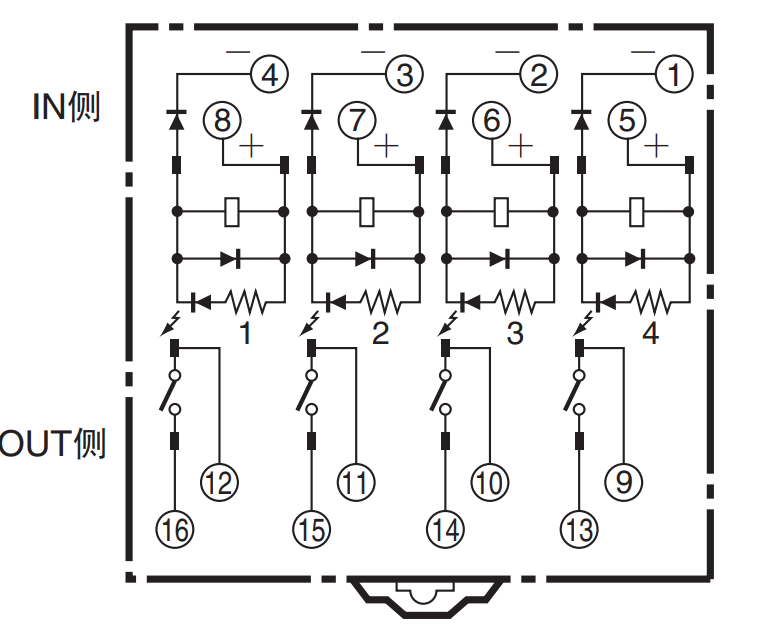

圖片：

那位大佬解答一下這種繼電器的原理和接線

nightblueblu

道阻且長，窮且益堅。

級別: 論壇先鋒

精華主題: 0
發帖數量: 1043 個
工控威望: 1866 點
下載積分: 299 分
在線時間: 1160(小時)
注冊時間: 2017-02-09
最后登錄: 2025-07-07
查看nightblueblu的主題 / 回貼

1樓發表于: 2022-03-21 17:28

只看該作者 | 小中大

從圖上看就是個4P普通繼電器

Your happiness is everything.

bruce2020

級別: 論壇先鋒

精華主題: 1 篇
發帖數量: 1313 個
工控威望: 1579 點
下載積分: 3940 分
在線時間: 895(小時)
注冊時間: 2017-11-25
最后登錄: 2025-06-27
查看bruce2020的主題 / 回貼

2樓發表于: 2022-03-21 18:19

只看該作者 | 小中大

IN 這里好搞，+接24V正極，- 接PLC輸出的Y接點。
原理，給繼電器通電。OUT觸電動作。吸合。歐姆龍這種固態繼電器還是非常不錯的。
OUT端就相當是開關了。

tangjiezyc

級別: 網絡英雄

精華主題: 0
發帖數量: 490 個
工控威望: 5048 點
下載積分: 3485 分
在線時間: 516(小時)
注冊時間: 2020-06-11
最后登錄: 2025-07-18
查看tangjiezyc的主題 / 回貼

3樓發表于: 2022-03-22 10:45

只看該作者 | 小中大

G6B系列的繼電器...一個底座是插4個小繼電器的那種...圖上不是有嗎8.4.12.16是一組。+-線圈....常開接負載...

致良知

級別: 正式會員

精華主題: 0
發帖數量: 14 個
工控威望: 91 點
下載積分: 1886 分
在線時間: 10(小時)
注冊時間: 2021-06-11
最后登錄: 2022-09-03
查看致良知的主題 / 回貼

4樓發表于: 2022-03-29 11:45

只看該作者 | 小中大

多謝各位解答
