樓主發表于: 2019-03-20 13:36

只看樓主 | 小中大

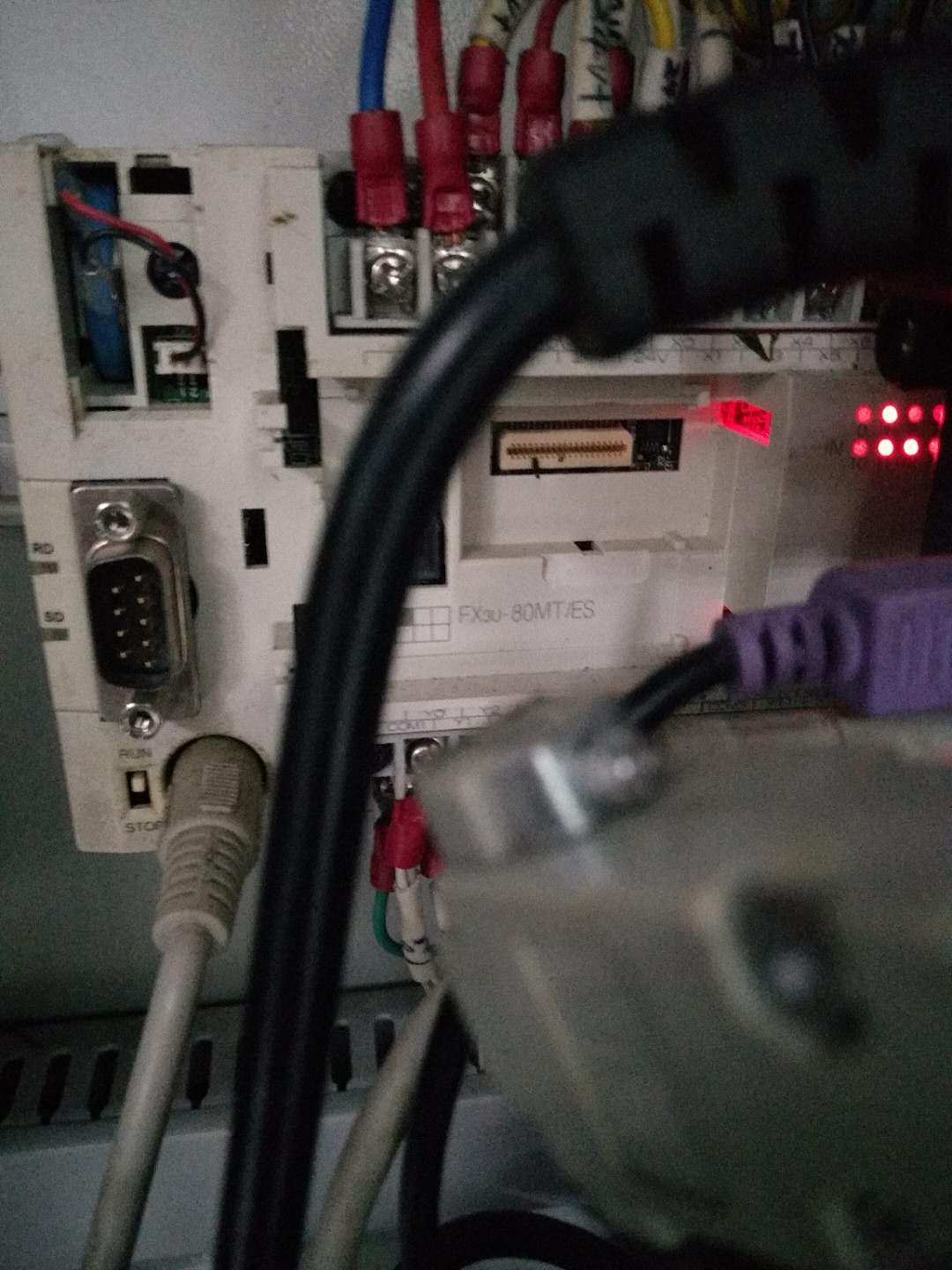

圖片：

現在用的面板是威綸的，因?yàn)槭ъ`就換了一個公司現有的步科面板（ET070)。

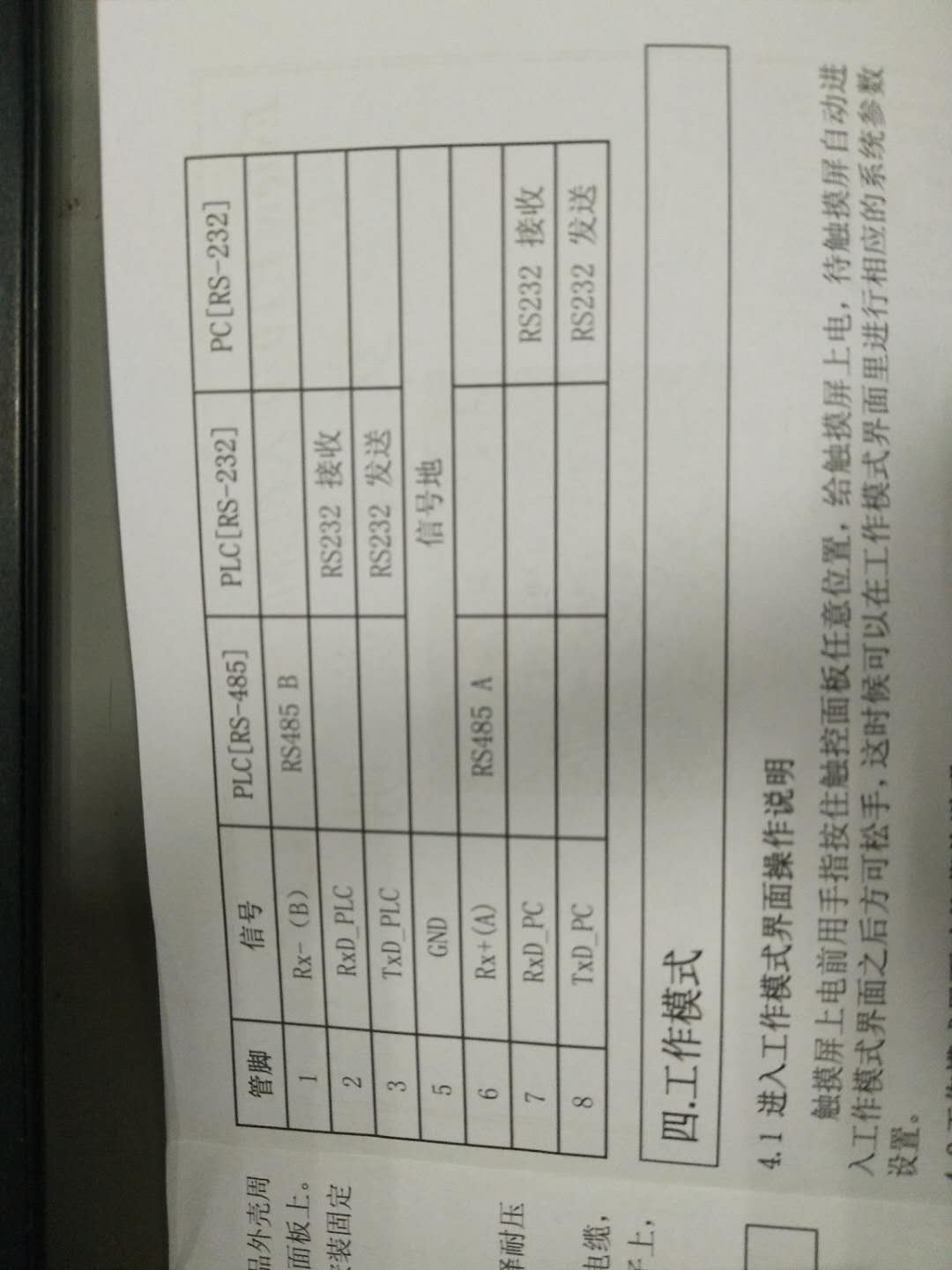

威綸面板的腳位接線圖（前一位師傅自己用線制作的，兩頭都是RS-232 9孔的插頭）面板2腳對PLC 3腳，面板3腳對PLC 2腳，面板5腳對PLC 5腳。
所以我換了面板就直接用原有的通訊線接，可是通訊不上。查看了一下資料找到了步科面板的腳位圖，但是找不到三菱FX-3U的腳位圖，那位朋友有的，發我一個，我試著怎么接線，或者哪位大神知道怎么接的也可以指點一下，謝謝！

等待后獨行

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 83 個
工控威望: 312 點
下載積分: 3280 分
在線時間: 17(小時)
注冊時間: 2019-01-07
最后登錄: 2020-02-17
查看等待后獨行的主題 / 回貼

1樓發表于: 2019-03-20 15:58

只看該作者 | 小中大

找威綸的使用手冊，上面應該有針腳的對應表
