樓主  發表于: 2018-11-21 16:18

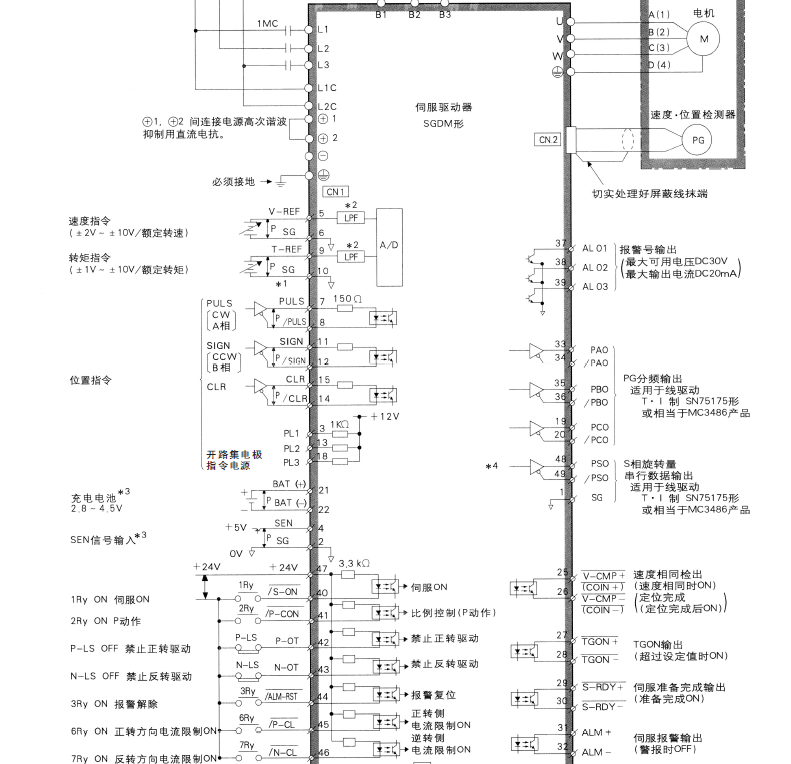

圖片：
請教關于  安川伺服SGDM-10ADA 控制器 脈沖接線，請問脈沖接口需要接電阻嗎？
zhang1355053
級別: 探索解密
精華主題: 0
發帖數量: 81 個
工控威望: 128 點
下載積分: 774 分
在線時間: 32(小時)
注冊時間: 2018-11-08
最后登錄: 2025-06-24
查看zhang1355053的 主題 / 回貼
1樓  發表于: 2018-11-21 16:30
看你發的這個接線圖，應該不需要加電阻
lhwei_1
級別: 略有小成
精華主題: 0
發帖數量: 24 個
工控威望: 353 點
下載積分: 1249 分
在線時間: 70(小時)
注冊時間: 2018-11-09
最后登錄: 2020-04-19
查看lhwei_1的 主題 / 回貼
2樓  發表于: 2018-11-21 18:15
看你的脈沖電壓，5V不用加，24V要加。
安川周周
級別: 略有小成
精華主題: 0
發帖數量: 61 個
工控威望: 420 點
下載積分: 950 分
在線時間: 30(小時)
注冊時間: 2018-03-02
最后登錄: 2019-02-27
查看安川周周的 主題 / 回貼
3樓  發表于: 2018-11-23 10:16
脈沖接7,8,11,12.
要看你PLC的脈沖是哪種形式的，如果是差分線驅動的，直接接上就可以了不需要電阻。
如果你PLC的脈沖是集電極開路的脈沖形式的話，24V和12V的需要串接電阻，5V就不用了。

然后設定PN000為位置控制模式
PN202,PN203電子齒輪比的分子與分母。
lqc2856
級別: 略有小成
精華主題: 0
發帖數量: 185 個
工控威望: 423 點
下載積分: 3395 分
在線時間: 160(小時)
注冊時間: 2009-12-23
最后登錄: 2023-04-08
查看lqc2856的 主題 / 回貼
4樓  發表于: 2018-11-23 11:02
你的圖都搞錯了，這是個速度模式的，你用脈沖的是位置模式發脈沖的，里面有說可以利用內部電源的，根本不用考慮電阻問題，短接就可以，好好看手冊
