就是我在部件庫建立好了一個 4心電纜， 然后在圖紙中放置這個電纜時出現了問題

如果一根導線的兩端都是設備的話，這個電纜 能用
如果導線的一頭有中斷點的話，這根電纜就不能用了，怎么回事?

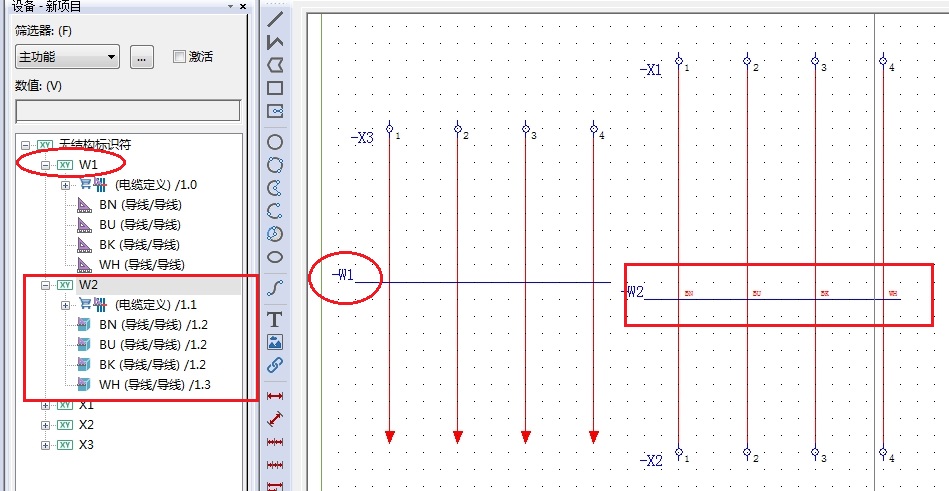

如下：W1  W2兩個電纜，W1標志的導線有一頭是中斷點， W2兩頭都是設備，
但是出現了W1不能在圖紙中出現  ，W2卻可以   。已經選擇了全部重現分配都不行。

針對W1編號的電纜，你這個中斷點要和別的中斷點關聯起來。而且中斷點必須要有接線的地方，比如端子，設備等。否則邏輯上是錯誤的！所以，W1不會生成電纜報表！
