樓主  發表于: 2017-10-24 19:25
圖片:

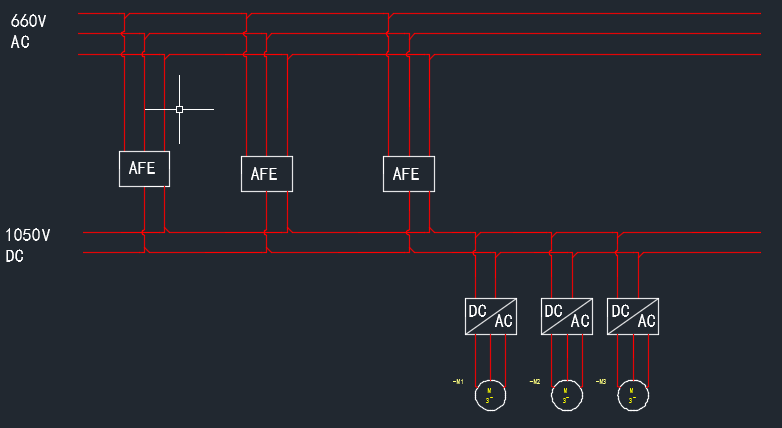

關于要請教的變頻驅動柜大概情況是這樣:660V三相交流電上并聯三個AFE整流回饋單元,他們三個輸出的直流1050v電并聯在直流母線上。然后直流母線上并聯了三個交流異步電機的逆變單元,這三個電機分別是主電機,卷取電機和開卷電機(大體意思如圖所示吧)。據我所知在他們工作時為了保持帶材的張力,卷取機運行在電動狀態,開卷機會運行在發電狀態,發電狀態的電機發的電會回到直流母線,能給電動狀態的電機使用,然后當軋機停機減速時都處于發電狀態,電能由AFE單元反饋回電網(不知這樣認為是否正確?)。我的一個疑問是:當通過AFE單元給直流母線送上電,但電機未運行時,AFE單元面板上顯示的功率是正值100kw左右,但當軋機啟動,三臺電機:開卷,主機,卷取,開始工作轉動,直到軋制結束時,AFE的面板上顯示的功率卻一直是負值。想問一下這個AFE的功率是負值究竟代表的什么意思,難道整個軋制過程都是電機向電網反饋能量嗎?(自己感覺根本不是這樣,這不等于憑空發電了嗎)
不小心遇見你
自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716
級別: 工控俠客

精華主題: 3 篇
發帖數量: 2116 個
工控威望: 3039 點
下載積分: 25395 分
在線時間: 1516(小時)
注冊時間: 2014-01-05
最后登錄: 2025-07-11
查看不小心遇見你的 主題 / 回貼
1樓  發表于: 2017-10-24 20:02
沒看到真實情況 我之前做技術支持時 前面是雙向逆變單元 這個價格是變頻器的幾倍十幾倍價格 下面接變頻器的直流母線   變頻器接電機
我看你的是DC轉AC(不知道是不是變頻器) 說是變頻 這種變頻器可以接伺服電機 一般是30KW到100多KW  電機再剎車或者倉儲里面升降,特別是降的時候會產生很大的電能,這種電能直接反饋在直流母線上,為了節能會增加雙向逆變器并入電網 因為能量回饋單元都很貴 所以很多客戶用的基本上是再直流母線上加超級電容
項目、視覺、通訊QQ3515716
lvpretend
級別: 論壇先鋒
精華主題: 0
發帖數量: 1266 個
工控威望: 1436 點
下載積分: 3703 分
在線時間: 324(小時)
注冊時間: 2015-07-20
最后登錄: 2025-02-25
查看lvpretend的 主題 / 回貼
2樓  發表于: 2017-10-25 07:11
西門子嗎?各設備的品牌型號配置?
lch8478
級別: 略有小成
精華主題: 0
發帖數量: 330 個
工控威望: 428 點
下載積分: 1278 分
在線時間: 273(小時)
注冊時間: 2016-07-13
最后登錄: 2025-07-02
查看lch8478的 主題 / 回貼
3樓  發表于: 2017-10-26 12:39
3臺AFE是什么關系,簡單并聯還是主從連接?
樓主留言:
從圖紙的主回路上看的話是三個AFE并聯啊,但是有一號和2號兩臺柜子,每個柜子里面有三個AFE單元,然后1號柜和2號柜是主從連接。它們的直流母線是連起來的,預充電時是用其中一臺柜子的預充電回路給兩臺柜子直流母線同時充。
