工控人家園 綜合討論 接互感器的三相四線電度表，再接一個電流顯示表。如何接線啊？

«
1
2
»
Pages: 1/2 Go

218hty

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 348 個
工控威望: 513 點
下載積分: 1622 分
在線時間: 510(小時)
注冊時間: 2009-04-28
最后登錄: 2025-06-13
查看218hty的主題 / 回貼

樓主發表于: 2016-11-02 21:58

只看樓主 | 小中大

是不是將互感器的的S1與S2并接起來接電流顯示表。這樣接法對嗎？

gao6279039

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 61 個
工控威望: 194 點
下載積分: 2939 分
在線時間: 39(小時)
注冊時間: 2013-11-12
最后登錄: 2025-03-27
查看gao6279039的主題 / 回貼

1樓發表于: 2016-11-02 22:49

只看該作者 | 小中大

3個互感器S1分別接到電表1、3、5 3個電流表也要對應接線到3個互感器S1上 S2與電表3、6、9、和電流表的另一端連上接地電表2、4、6、分別接三相火線

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8302 個
工控威望: 10436 點
下載積分: 21235 分
在線時間: 3104(小時)
注冊時間: 2007-03-01
最后登錄: 2025-06-22
查看guochunyi的主題 / 回貼

2樓發表于: 2016-11-03 06:07

只看該作者 | 小中大

互感器線圈和電度表的電流線圈,電流表串聯。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

218hty

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 348 個
工控威望: 513 點
下載積分: 1622 分
在線時間: 510(小時)
注冊時間: 2009-04-28
最后登錄: 2025-06-13
查看218hty的主題 / 回貼

3樓發表于: 2016-11-03 07:18

只看該作者 | 小中大

引用
引用第2樓gao6279039于2016-11-02 22:49發表的 :
3個互感器S1分別接到電表1、3、5 3個電流表也要對應接線到3個互感器S1上 S2與電表3、6、9、和電流表的另一端連上接地電表2、4、6、分別接三相火線

這個是并聯的方法吧？還是串聯。

218hty

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 348 個
工控威望: 513 點
下載積分: 1622 分
在線時間: 510(小時)
注冊時間: 2009-04-28
最后登錄: 2025-06-13
查看218hty的主題 / 回貼

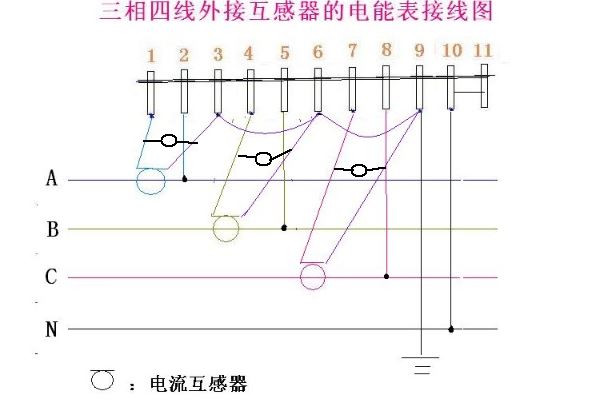

4樓發表于: 2016-11-03 07:23

只看該作者 | 小中大

218hty

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 348 個
工控威望: 513 點
下載積分: 1622 分
在線時間: 510(小時)
注冊時間: 2009-04-28
最后登錄: 2025-06-13
查看218hty的主題 / 回貼

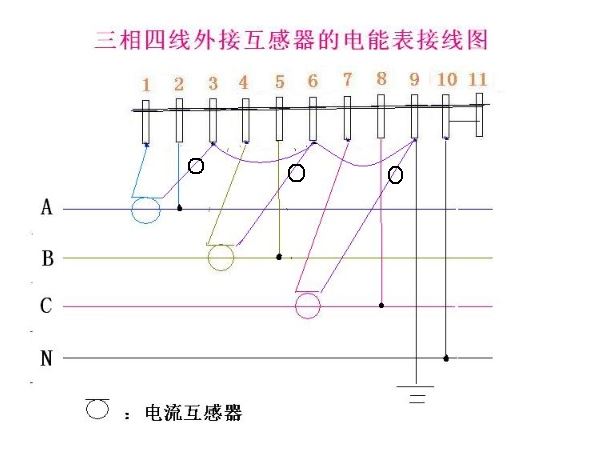

5樓發表于: 2016-11-03 07:25

只看該作者 | 小中大

218hty

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 348 個
工控威望: 513 點
下載積分: 1622 分
在線時間: 510(小時)
注冊時間: 2009-04-28
最后登錄: 2025-06-13
查看218hty的主題 / 回貼

6樓發表于: 2016-11-03 07:29

只看該作者 | 小中大

應是哪種方式才對啊。

kf2008wlq

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 43 個
工控威望: 195 點
下載積分: 545 分
在線時間: 61(小時)
注冊時間: 2009-06-21
最后登錄: 2025-04-18
查看kf2008wlq的主題 / 回貼

7樓發表于: 2016-11-03 09:27

只看該作者 | 小中大

將電流表串在互感器回路，電流表要串，不能開路，電壓表要并，不能短路

gaoshenghua

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 85 個
工控威望: 213 點
下載積分: 8516 分
在線時間: 49(小時)
注冊時間: 2014-04-13
最后登錄: 2021-07-24
查看gaoshenghua的主題 / 回貼

8樓發表于: 2016-11-03 14:41

只看該作者 | 小中大

電流表互感器應另外加裝，不能和電度表混用。

gaoshenghua

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 85 個
工控威望: 213 點
下載積分: 8516 分
在線時間: 49(小時)
注冊時間: 2014-04-13
最后登錄: 2021-07-24
查看gaoshenghua的主題 / 回貼

9樓發表于: 2016-11-03 14:46

只看該作者 | 小中大

6樓是正確接法，可把電流表串接在回路中。

218hty

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 348 個
工控威望: 513 點
下載積分: 1622 分
在線時間: 510(小時)
注冊時間: 2009-04-28
最后登錄: 2025-06-13
查看218hty的主題 / 回貼

10樓發表于: 2016-11-05 19:26

只看該作者 | 小中大

引用
引用第9樓gaoshenghua于2016-11-03 14:41發表的 :
電流表互感器應另外加裝，不能和電度表混用。

電流表與電度表不可以用一組電流互感器嗎？

cclgk

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 59 個
工控威望: 158 點
下載積分: 709 分
在線時間: 125(小時)
注冊時間: 2010-07-03
最后登錄: 2022-08-01
查看cclgk的主題 / 回貼

11樓發表于: 2016-11-06 20:13

只看該作者 | 小中大

要分開的，不過現在的智能電度表里面都可以看到電流的

«
