史文華
級別: 略有小成
精華主題: 0
發帖數量: 191 個
工控威望: 376 點
下載積分: 3864 分
在線時間: 284(小時)
注冊時間: 2013-04-17
最后登錄: 2025-05-19
查看史文華的 主題 / 回貼
樓主  發表于: 2014-09-27 22:25
圖片:
圖片:

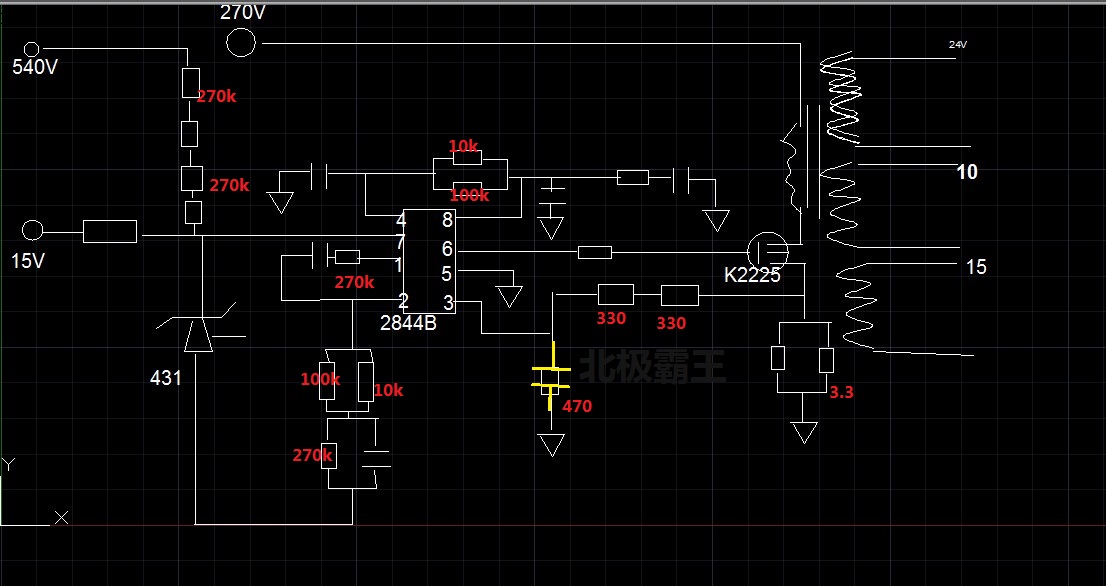

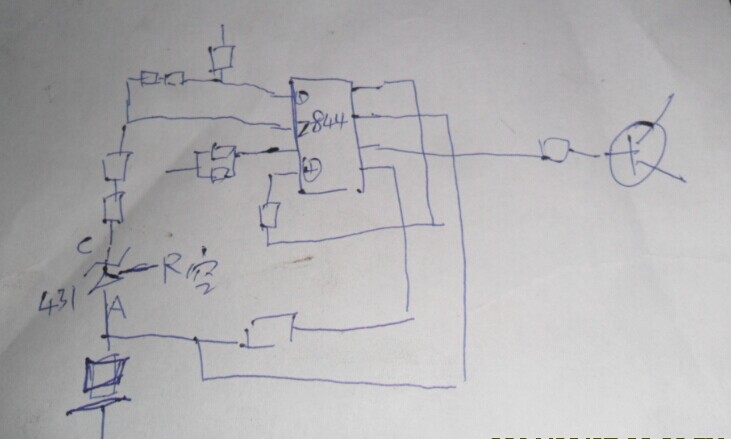

根據實物苗了個大概,實在看不清,方塊不管電容還是電阻,問題是此電源沒有取樣光耦,431的G腳是空腳,實在搞不懂是如何穩壓的?開機28V,接上風機后23.5V,變壓器沒有反饋繞組,哪位師傅有類似的電路,給個產考?謝謝大家了
史文華
級別: 略有小成
精華主題: 0
發帖數量: 191 個
工控威望: 376 點
下載積分: 3864 分
在線時間: 284(小時)
注冊時間: 2013-04-17
最后登錄: 2025-05-19
查看史文華的 主題 / 回貼
1樓  發表于: 2014-09-27 22:44
有哪位師傅碰到過此電源?幫忙分析一下也行,小弟實在看不明白,郁悶啊
68074633
級別: 工控俠客
精華主題: 0
發帖數量: 192 個
工控威望: 2140 點
下載積分: 13535 分
在線時間: 321(小時)
注冊時間: 2014-06-25
最后登錄: 2025-06-18
查看68074633的 主題 / 回貼
2樓  發表于: 2014-09-28 07:40
很常見啊,很多小功率電源就沒有輸出端取樣。比如便宜的手機平板充電器。芯片有取樣腳。根據供電電壓間接調整輸出電壓。當然,這樣成本低但同時輸出受負載影響,電壓波動大
史文華
級別: 略有小成
精華主題: 0
發帖數量: 191 個
工控威望: 376 點
下載積分: 3864 分
在線時間: 284(小時)
注冊時間: 2013-04-17
最后登錄: 2025-05-19
查看史文華的 主題 / 回貼
3樓  發表于: 2014-09-28 17:26
圖片:

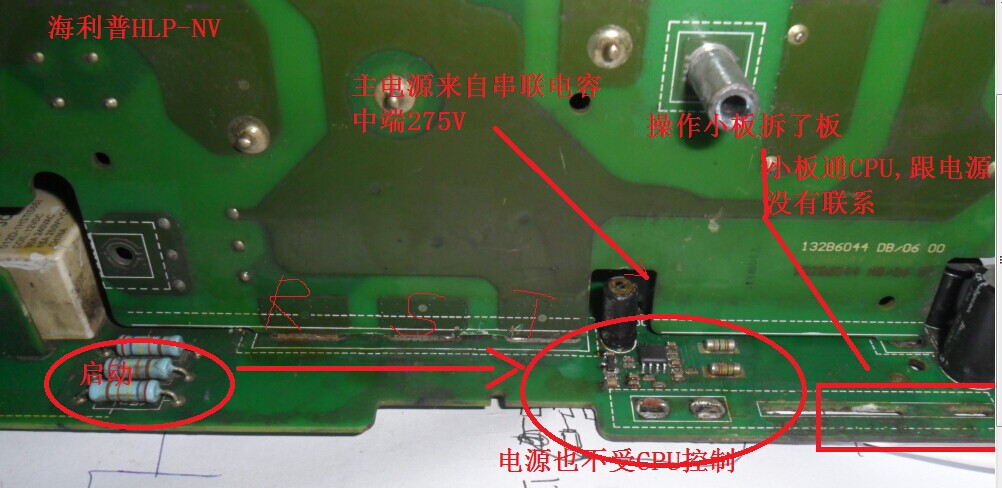

為修這臺海利普-NV,累死我了,經測試,除24V帶載能力差,其他電壓都穩定。不插風機28V插上風機24.3V(此值是改動電阻后得到的).再接一臺風機降到23.5V.請大家幫忙分析
68074633
級別: 工控俠客
精華主題: 0
發帖數量: 192 個
工控威望: 2140 點
下載積分: 13535 分
在線時間: 321(小時)
注冊時間: 2014-06-25
最后登錄: 2025-06-18
查看68074633的 主題 / 回貼
4樓  發表于: 2014-09-28 23:10
首先,請檢查一下400V電容容量有沒減少。3.3和330的電流取樣電阻正常么,條件可以把元件都斷開量正常不正常。可以用替換法。用好的換懷疑壞的。實在不行買現成電源板換上,淘寶有賣,我就是這樣修的
史文華
級別: 略有小成
精華主題: 0
發帖數量: 191 個
工控威望: 376 點
下載積分: 3864 分
在線時間: 284(小時)
注冊時間: 2013-04-17
最后登錄: 2025-05-19
查看史文華的 主題 / 回貼
5樓  發表于: 2014-09-29 07:47
圖片:

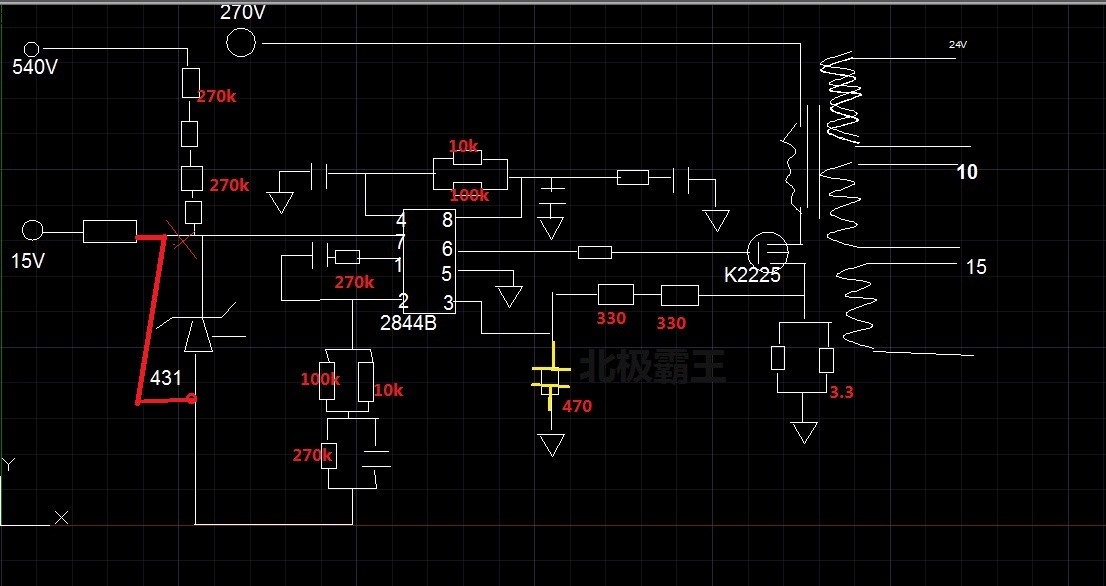

圖有點錯誤
