第一張圖片也正確的，NPN;PNP可以理解為是對于輸出點的電流方向來說的。或者也可以理解為電位的高低。

請百度NPN和PNP的不同

pnp型為正輸出,    npn型為負輸出

兩張圖片都正確。

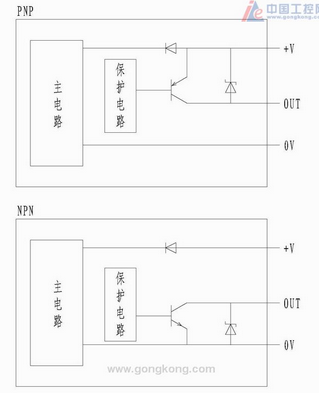

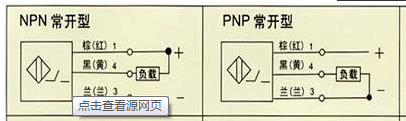

上面圖畫的是外部負載接的位置，下面圖是接近開關的內部原理簡圖。
內部都是集電極開路輸出，對NPN負載接在正電源和OUT間。對PNP負載接在負電源和OUT間。
兩者都是負載和三極管串聯，只是NPN與PNP的電流方向不同，所以才有負載的另一端有接正還是接負的區別。

看來閣下基礎要加強, 簡單一點。如果您使用歐洲的 PLC 如西門子,pilz 等等，使用第一張圖的 PNP 傳感器，
如果使用日系的 PLC 如三菱，使用第二張圖的 NPN 傳感器。基本就八九不離十了。

你首先要了解你使用的plc是pnp的還是npn的.這樣就有選擇方向了。

引用

引用第4樓znz43于2014-05-29 11:31發表的  :
兩張圖片都正確。
上面圖畫的是外部負載接的位置，下面圖是接近開關的內部原理簡圖。

正解！

引用

引用第5樓wu257270于2014-05-30 20:27發表的  :
這三根線應該不是接到我PLC上的吧？它們是接哪里的？

三根都要接。24v和0v接PLC對應的24伏電源，黑線（輸出）接到所需要的PLC輸入點上。當然也可加小型繼電器。

現在有一種兩用的！npn.pnp都可以的！

簡單來說  PNP 相當于 正極是公共端 NPN相當于負極是公共端   你可以這樣理解： 三根線（棕24V+） （黑OUT） （藍24V-） 那么 電源是必不可少的吧 （黑）和（藍）接24V電源沒有疑問  至于（黑）線 當傳感器是PNP型時 接近開關導通 （黑）線是和（棕24V+）線之間是接通或者斷開   當傳感器為NPN型時 （黑）線 和（藍24V-）線之間是接通或者斷開
