樓主  發表于: 2012-11-17 14:48
交作業,請大家幫我批改一下,對三菱的步進指令不熟,附件有程序及編程軟件

液壓動力滑臺的設計
1.任務:

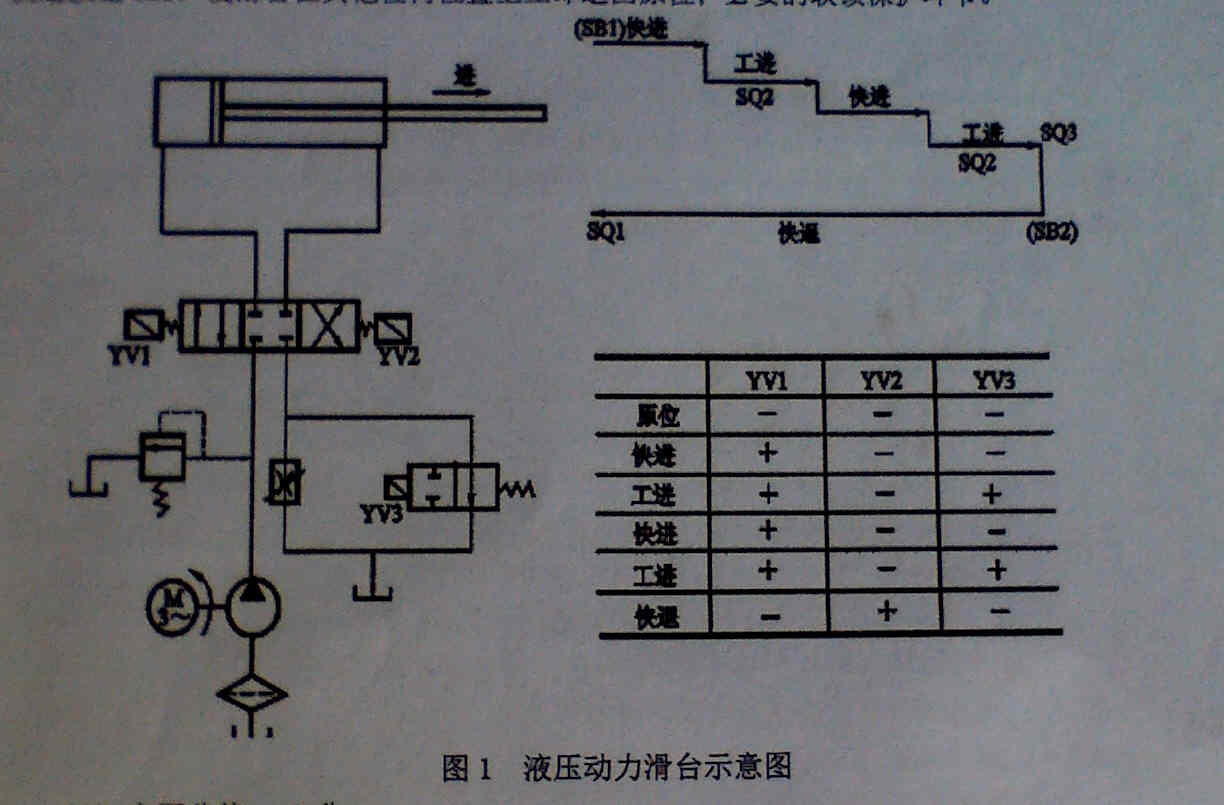

該液壓動力滑臺的工作循環、油路系統和電磁閥通斷表如下圖所示。SQ1為原位行程開關,SQ2為工進行程開關,在整個工進過程中SQ2一直受壓,故采用長擋鐵,SQ3為加工終點行程開關。本題假設液壓泵電動機已啟動。
2.要求:
①工作方式設置為自動循環、手動、單周期
②有必要的電氣保護和聯鎖
③自動循環時應按上述順序動作
④按起動按鈕SB1后,滑臺即進入循環,直至壓SQ3后,滑臺自動退回原位;也可按快退按鈕SB2,使滑臺在其他任何位置上立即退回原位;必要的聯鎖保護環節。


[attachment=96902]
   三菱FX編程3.3免安裝版.rar (759 K) 下载次数:25
[ 此帖被ly_16在2012-11-17 23:10重新編輯 ]
附件: 液壓動力滑臺的設計.rar (1491 K) 下載次數:69
網站提示: 請不要用迅雷下載附件,容易出錯
ly_16
級別: 略有小成
精華主題: 0
發帖數量: 189 個
工控威望: 313 點
下載積分: 1662 分
在線時間: 325(小時)
注冊時間: 2006-11-02
最后登錄: 2025-05-15
查看ly_16的 主題 / 回貼
1樓  發表于: 2012-11-17 23:13
程序重新上傳,更新手動部分。
wanggt
級別: 略有小成
精華主題: 0
發帖數量: 139 個
工控威望: 277 點
下載積分: 804 分
在線時間: 106(小時)
注冊時間: 2011-11-10
最后登錄: 2025-03-01
查看wanggt的 主題 / 回貼
2樓  發表于: 2012-11-20 13:42
y0y1y2在步進可以重復在其它地方輸出可能出現雙線圈
ly_16
級別: 略有小成
精華主題: 0
發帖數量: 189 個
工控威望: 313 點
下載積分: 1662 分
在線時間: 325(小時)
注冊時間: 2006-11-02
最后登錄: 2025-05-15
查看ly_16的 主題 / 回貼
3樓  發表于: 2012-11-20 21:10
引用
引用第2樓wanggt于2012-11-20 13:42發表的  :
y0y1y2在步進可以重復在其它地方輸出可能出現雙線圈

程序中Y0Y1Y2雙線圈會沖突嗎?
lmh20
級別: 正式會員
精華主題: 0
發帖數量: 10 個
工控威望: 96 點
下載積分: 537 分
在線時間: 51(小時)
注冊時間: 2010-06-21
最后登錄: 2025-05-17
查看lmh20的 主題 / 回貼
4樓  發表于: 2012-11-20 21:31
研究一下先。
leiguosheng
互相幫助共同進步
級別: 略有小成
精華主題: 0
發帖數量: 158 個
工控威望: 340 點
下載積分: 788 分
在線時間: 156(小時)
注冊時間: 2008-09-10
最后登錄: 2024-02-27
查看leiguosheng的 主題 / 回貼
5樓  發表于: 2012-11-21 15:33
你為什么不用M呢   ,而且本來幾步就能完成的 ,被你搞的這么復雜。重要的是程序不對 ,很沒意義 。
好好學學吧
互相幫助共同進步
lzmtxp99
級別: 家園常客
精華主題: 0
發帖數量: 494 個
工控威望: 711 點
下載積分: 1875 分
在線時間: 520(小時)
注冊時間: 2010-12-16
最后登錄: 2025-05-13
查看lzmtxp99的 主題 / 回貼
6樓  發表于: 2012-11-21 23:42
用步進指令y0y1y2是不會沖突的,只要注意他們的通斷就行啦
lj0815
級別: 探索解密
精華主題: 0
發帖數量: 43 個
工控威望: 166 點
下載積分: 5474 分
在線時間: 27(小時)
注冊時間: 2012-04-08
最后登錄: 2019-11-06
查看lj0815的 主題 / 回貼
7樓  發表于: 2012-11-22 19:28
軟件用不了呢
