樓主  發表于: 2012-09-05 19:27





電柜


shanguqf
級別: 略有小成
精華主題: 0
發帖數量: 122 個
工控威望: 237 點
下載積分: 7414 分
在線時間: 77(小時)
注冊時間: 2012-07-27
最后登錄: 2017-09-08
查看shanguqf的 主題 / 回貼
1樓  發表于: 2012-09-05 19:50
愚人之見:

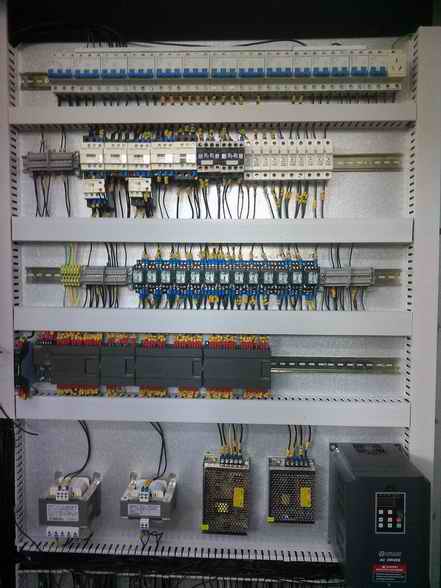

1、違反了“元器件布局”的基本要求:發熱元器件應布置在配電柜的上部。
圖中的變壓器、開關電源、變頻器,均是運行時會“發熱”的元器件;圖中的PLC又是怕熱的驕子……距離如此之近,再關閉柜門,豈不是“蒸鍋”一般?
2、接觸器那一排,器件與器件之間至少應該留有15mm的空間,況且,那一排的安裝導軌(右側不是還有很多的剩余空間嗎)……
3、外露導線布線手法和技巧還須多多練習,不美觀……
4、“接線端子”在這里“畫蛇添足”了。
5、柜內每一個元器件的上方對應之處缺少“標志牌”。
愚人瞎說,大可不必理會就是了~~~~
本帖最近評分記錄:
  • 下載積分:+1(西歐工控) 詳細又直接,多謝了
    求知人
    級別: 探索解密
    精華主題: 0
    發帖數量: 26 個
    工控威望: 186 點
    下載積分: 467 分
    在線時間: 10(小時)
    注冊時間: 2009-08-15
    最后登錄: 2016-04-05
    查看求知人的 主題 / 回貼
    2樓  發表于: 2012-09-05 19:56
    對于柜子的布置溫度是應該考慮,只要做好散熱,是沒什么問題的。你上面的柜子看圖片,布置有點太浪費了,而且不整齊不美觀。柜子的設計在滿足要求的情況下,要考慮接線,走線,美觀整齊,等
    yumieng
    小葉子
    級別: 工控俠客
    精華主題: 0
    發帖數量: 290 個
    工控威望: 3035 點
    下載積分: 4955 分
    在線時間: 143(小時)
    注冊時間: 2010-11-19
    最后登錄: 2022-03-03
    查看yumieng的 主題 / 回貼
    3樓  發表于: 2012-09-05 19:59
    同意樓上
    zengnengcai
    注塑機機械手銷售
    級別: 略有小成
    精華主題: 0
    發帖數量: 271 個
    工控威望: 356 點
    下載積分: 647 分
    在線時間: 159(小時)
    注冊時間: 2009-10-14
    最后登錄: 2025-01-01
    查看zengnengcai的 主題 / 回貼
    4樓  發表于: 2012-09-05 20:09
    電柜應該要有排氣與吹氣的電扇
    zhangdingye
    生命沒有投機,平凡也能創造奇跡!
    級別: 略有小成
    精華主題: 0
    發帖數量: 142 個
    工控威望: 296 點
    下載積分: 7283 分
    在線時間: 74(小時)
    注冊時間: 2011-09-14
    最后登錄: 2014-04-14
    查看zhangdingye的 主題 / 回貼
    5樓  發表于: 2012-09-05 21:14
    4樓兄弟 在做機械手呀
             幸會幸會
      什么牌子的呀

    天行機械手有聽說過嗎?
    西歐工控
    多試一次,就會成功
    級別: 工控俠客
    精華主題: 0
    發帖數量: 623 個
    工控威望: 3338 點
    下載積分: 74843 分
    在線時間: 295(小時)
    注冊時間: 2010-09-21
    最后登錄: 2025-05-16
    查看西歐工控的 主題 / 回貼
    6樓  發表于: 2012-09-05 21:33
    [
    西歐工控
    多試一次,就會成功
    級別: 工控俠客
    精華主題: 0
    發帖數量: 623 個
    工控威望: 3338 點
    下載積分: 74843 分
    在線時間: 295(小時)
    注冊時間: 2010-09-21
    最后登錄: 2025-05-16
    查看西歐工控的 主題 / 回貼
    7樓  發表于: 2012-09-05 21:36

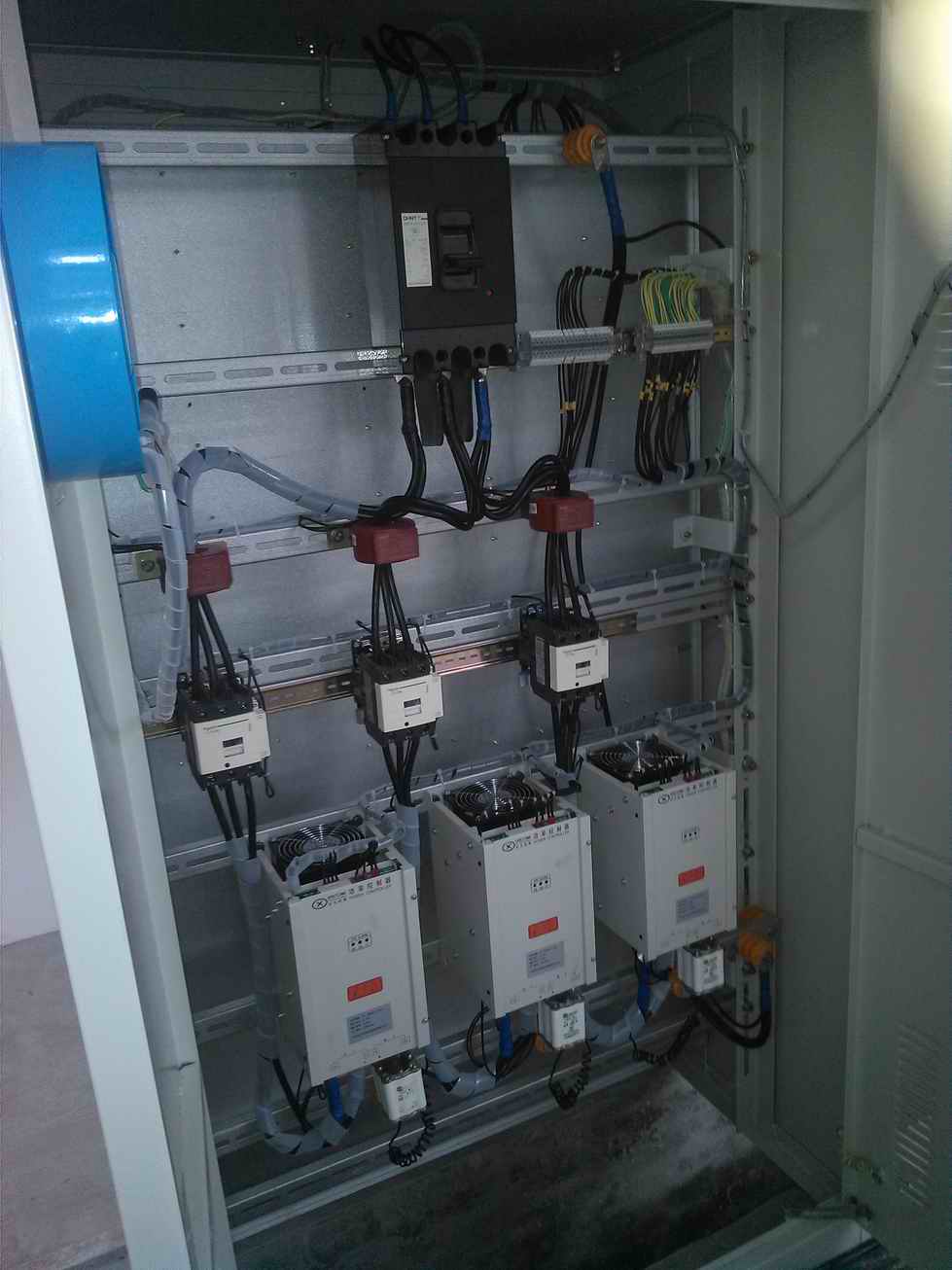

    柜子為前后兩層,后面有兩風扇
    西歐工控
    多試一次,就會成功
    級別: 工控俠客
    精華主題: 0
    發帖數量: 623 個
    工控威望: 3338 點
    下載積分: 74843 分
    在線時間: 295(小時)
    注冊時間: 2010-09-21
    最后登錄: 2025-05-16
    查看西歐工控的 主題 / 回貼
    8樓  發表于: 2012-09-05 21:46

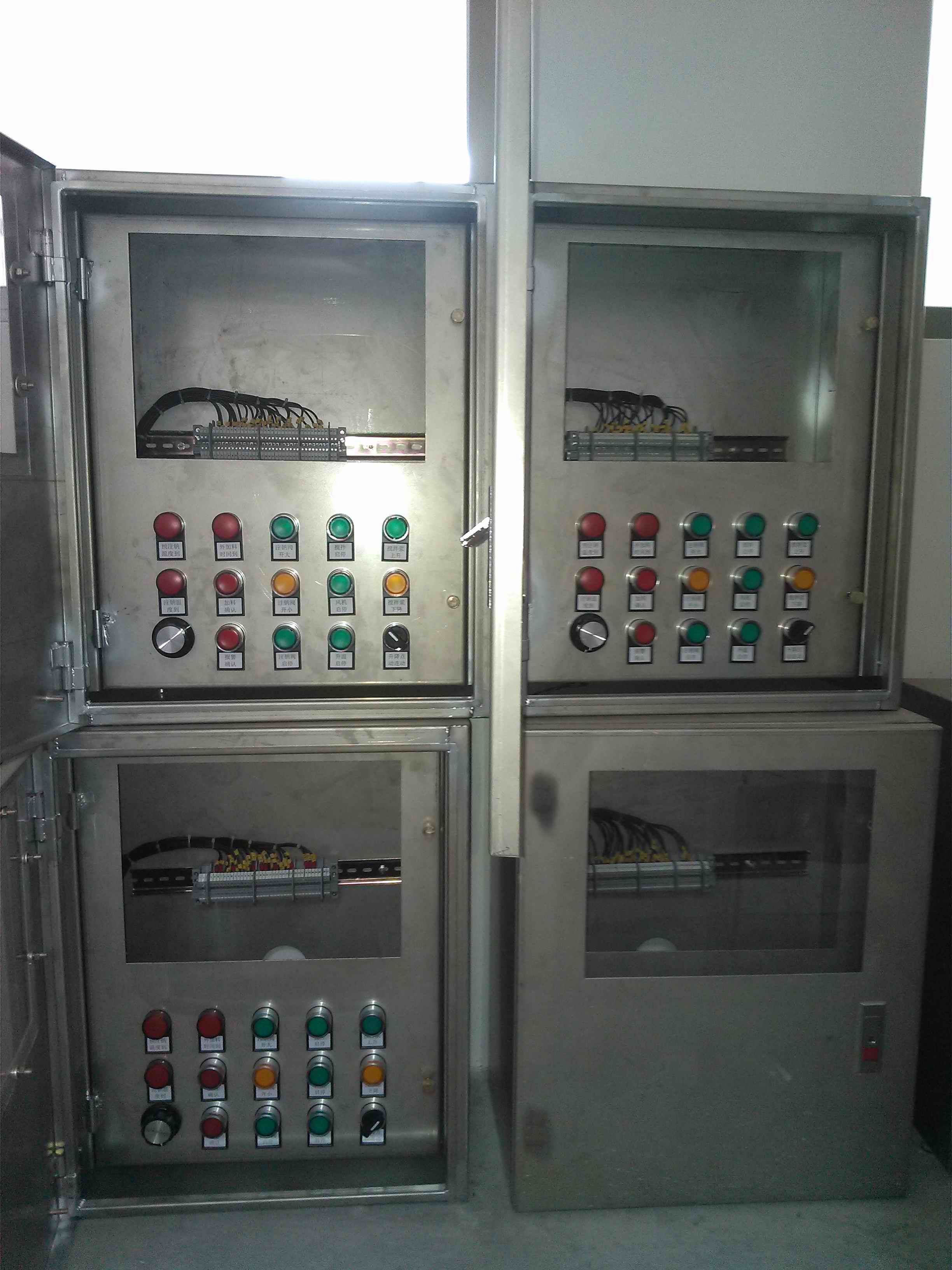

    還配一室外觸摸屏操作臺
    西歐工控
    多試一次,就會成功
    級別: 工控俠客
    精華主題: 0
    發帖數量: 623 個
    工控威望: 3338 點
    下載積分: 74843 分
    在線時間: 295(小時)
    注冊時間: 2010-09-21
    最后登錄: 2025-05-16
    查看西歐工控的 主題 / 回貼
    9樓  發表于: 2012-09-05 21:48
    想問一下,線號號碼管大家用什么
    西歐工控
    多試一次,就會成功
    級別: 工控俠客
    精華主題: 0
    發帖數量: 623 個
    工控威望: 3338 點
    下載積分: 74843 分
    在線時間: 295(小時)
    注冊時間: 2010-09-21
    最后登錄: 2025-05-16
    查看西歐工控的 主題 / 回貼
    10樓  發表于: 2012-09-05 21:50
    多謝一樓詳細的回答,有機會交個朋友
    ydc820
    級別: 家園常客
    精華主題: 0
    發帖數量: 642 個
    工控威望: 625 點
    下載積分: 1456 分
    在線時間: 893(小時)
    注冊時間: 2007-02-24
    最后登錄: 2025-04-19
    查看ydc820的 主題 / 回貼
    11樓  發表于: 2012-09-05 22:41

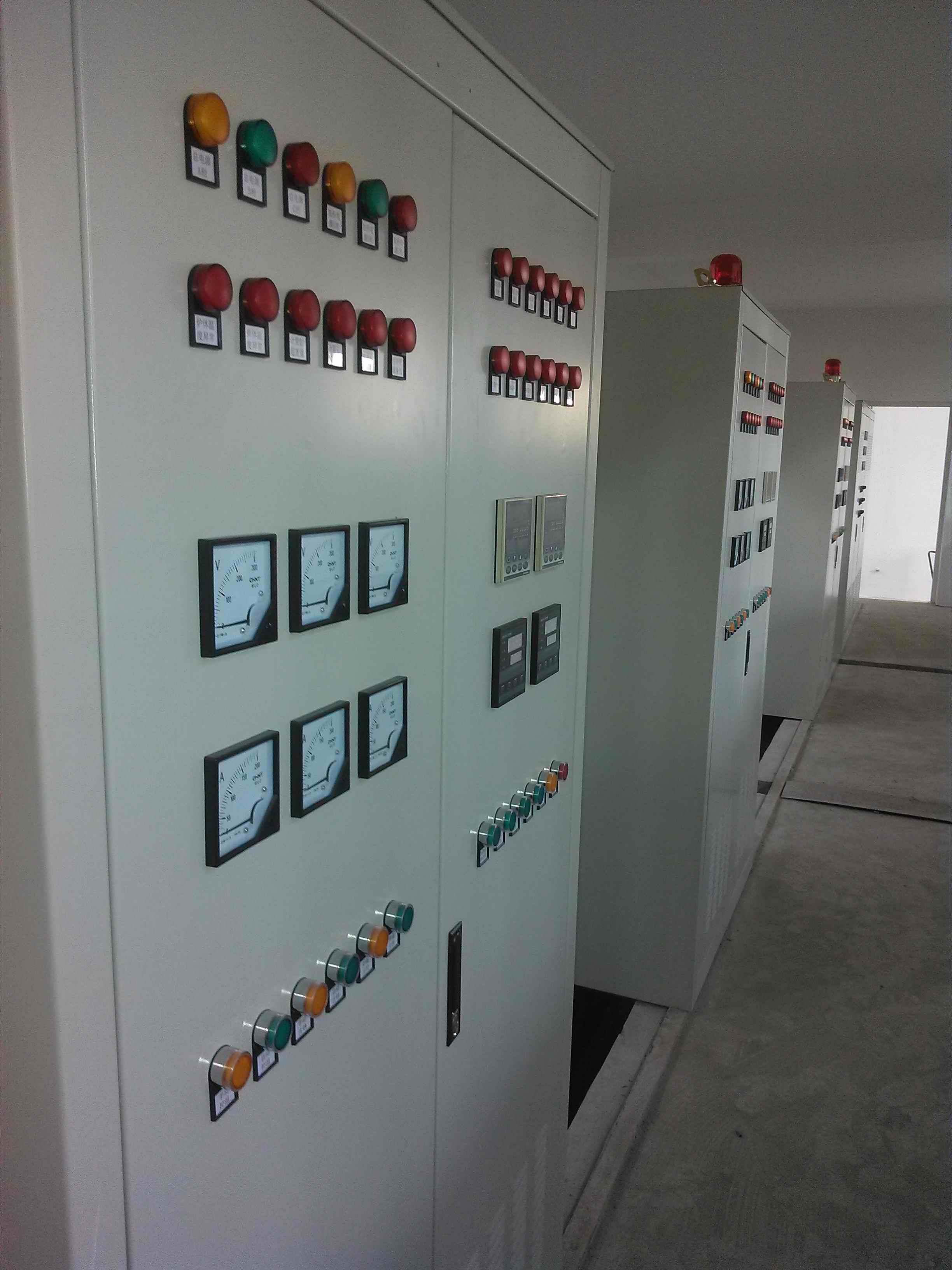

    門外還好,里面不美觀
    • «
