liuhuaxing
LIUHUAXING
級別: 論壇先鋒
精華主題: 0
發帖數量: 965 個
工控威望: 1172 點
下載積分: 3446 分
在線時間: 624(小時)
注冊時間: 2011-03-26
最后登錄: 2024-06-26
查看liuhuaxing的 主題 / 回貼
樓主  發表于: 2011-05-07 08:23
圖片:
圖片:
引用

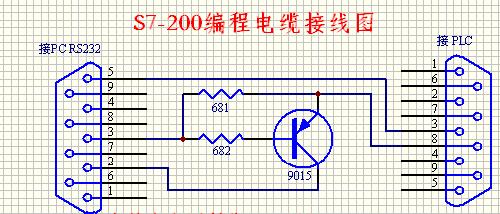

引用樓主jiayuanfu于2008-03-15 02:14發表的 100%能用的西門子S7-200編程電纜 :
西門子S7-200編程電纜100%能用,絕對無損壞電腦和PLC,本人長期使用未出現過問題。安全可靠。(注:681是電阻,它的阻值是680歐姆;682是電阻,它的阻值是6.8K) [attachment=5563]

希望大家實話實說,我做了一條就不能用,絕對沒做錯
[ 此帖被liuhuaxing在2011-05-07 08:32重新編輯 ]
sunshj
世界真精彩
級別: 略有小成
精華主題: 0
發帖數量: 101 個
工控威望: 298 點
下載積分: 626 分
在線時間: 63(小時)
注冊時間: 2009-08-10
最后登錄: 2024-03-19
查看sunshj的 主題 / 回貼
1樓  發表于: 2011-05-07 08:57
我沒有用過這樣的
本帖最近評分記錄:
  • 下載積分:+1(liuhuaxing) 熱心助人
    lu831226
    代理施耐德西門子等品牌的元件!
    級別: 家園常客
    精華主題: 0
    發帖數量: 313 個
    工控威望: 542 點
    下載積分: 2495 分
    在線時間: 54(小時)
    注冊時間: 2011-04-03
    最后登錄: 2025-05-11
    查看lu831226的 主題 / 回貼
    2樓  發表于: 2011-05-07 10:11
    我也沒有用過,我是朋友送給我的!
    本帖最近評分記錄:
  • 下載積分:+1(liuhuaxing) 熱心助人
  • QQ32135553
    工業巨子
    2004年日本早稻田大學畢業,2010榮獲“豐田終身成就獎”
    級別: 略有小成
    精華主題: 0
    發帖數量: 162 個
    工控威望: 362 點
    下載積分: 1695 分
    在線時間: 75(小時)
    注冊時間: 2008-12-29
    最后登錄: 2017-03-22
    查看工業巨子的 主題 / 回貼
    3樓  發表于: 2011-05-07 12:49
    還是買一條吧。
    這種山寨的數據線,我以前也很熱衷制作,做出來還能通信,我當時還很驕傲呢。

    自從有一次,我做了一條 西門子S200 (CPU266CN)的編程電纜,把一個COM口燒了,我再也不做了。
    圖上的數據線就幾個電阻就搞定了?太天真了,原裝西門子的數據線幾千塊呢?你把德國人的智商想的太低了吧。
    就算圖上的數據線真能通信,肯定不支持熱插熱拔,沒有光電隔離。
    本帖最近評分記錄:
  • 下載積分:+1(liuhuaxing) 熱心助人
  • 2004年日本早稻田大學畢業,2010榮獲“豐田終身成就獎”,2011年入選“名人堂”(HALL OF FAME)
    tty
    支持國貨,少說多做。
    級別: 略有小成
    精華主題: 0
    發帖數量: 301 個
    工控威望: 490 點
    下載積分: 13724 分
    在線時間: 234(小時)
    注冊時間: 2009-09-17
    最后登錄: 2019-08-25
    查看tty的 主題 / 回貼
    4樓  發表于: 2011-05-07 20:27
    第一個圖我做過,可以上傳下載。
    本帖最近評分記錄:
  • 下載積分:+1(liuhuaxing) 熱心助人
    liuhuaxing
    LIUHUAXING
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 965 個
    工控威望: 1172 點
    下載積分: 3446 分
    在線時間: 624(小時)
    注冊時間: 2011-03-26
    最后登錄: 2024-06-26
    查看liuhuaxing的 主題 / 回貼
    5樓  發表于: 2011-05-07 20:51
    謝謝1-4樓兄弟,我也曾想過,一條S7-200編程線纜最廉價也得200多元啊,2個電阻加一個三極管就能解決干嘛要做那么復雜,誰又愿意掏200元冤枉錢去買呢?
    232497244
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 275 個
    工控威望: 1061 點
    下載積分: 1823 分
    在線時間: 744(小時)
    注冊時間: 2007-03-18
    最后登錄: 2025-07-11
    查看232497244的 主題 / 回貼
    6樓  發表于: 2011-05-08 23:18
    我按圖一做過,可以用的。
    把S7-200的RS485轉RS232的
    djf3000
    活到老學到老
    級別: 略有小成
    精華主題: 0
    發帖數量: 238 個
    工控威望: 418 點
    下載積分: 1993 分
    在線時間: 64(小時)
    注冊時間: 2011-03-18
    最后登錄: 2018-12-03
    查看djf3000的 主題 / 回貼
    7樓  發表于: 2011-08-05 19:42
    我買了一條,十多元錢,可以用,但是你再好關掉其中一個電源,不然有可能會燒端口的,小心為上!
    djf3000
    活到老學到老
    級別: 略有小成
    精華主題: 0
    發帖數量: 238 個
    工控威望: 418 點
    下載積分: 1993 分
    在線時間: 64(小時)
    注冊時間: 2011-03-18
    最后登錄: 2018-12-03
    查看djf3000的 主題 / 回貼
    8樓  發表于: 2011-08-05 19:49
    其實我吃過這種虧,一條usb的三菱fx系列plc編程線用180元錢買的,用了三次就廢了,后來在這里看到有圖紙,就試著做了兩條,一直在用,感覺蠻好的,成本不到20元!你們說冤枉不冤枉?
    wangtiezhu
    級別: 略有小成
    精華主題: 0
    發帖數量: 122 個
    工控威望: 291 點
    下載積分: 11184 分
    在線時間: 338(小時)
    注冊時間: 2008-07-12
    最后登錄: 2025-07-11
    查看wangtiezhu的 主題 / 回貼
    9樓  發表于: 2011-08-15 11:14
    按照圖二(郝金紅)做的編程線,一直在用,沒問題。PLC是S7-200的上下載程序都好用,通信時,指示燈閃動,比較直觀。
