樓主  發表于: 2011-06-08 15:56

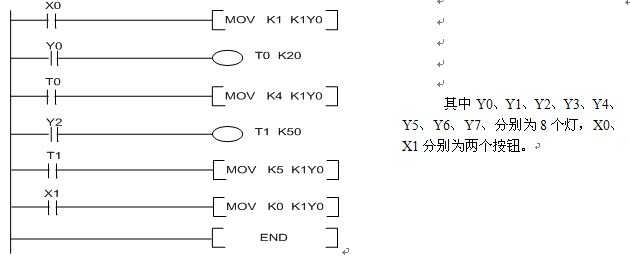

圖片:
請幫忙分析一下,YO-Y7 那個會通,按X2 會怎樣
互相幫助共同進步
niningtt
級別: 工控俠客
精華主題: 0
發帖數量: 1232 個
工控威望: 3552 點
下載積分: 848 分
在線時間: 460(小時)
注冊時間: 2010-08-24
最后登錄: 2025-06-26
查看niningtt的 主題 / 回貼
1樓  發表于: 2011-06-08 16:15
如果說X0一直按下X1沒有按下,先是Y0亮,然后Y2亮,最終是Y0Y2亮,只要是X1按下時,所有都不亮。X2沒有影響兩滅
cvlsam
富士低壓,POD(觸摸屏),PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6814 個
工控威望: 38418 點
下載積分: 11131 分
在線時間: 9710(小時)
注冊時間: 2006-09-13
最后登錄: 2025-07-10
查看cvlsam的 主題 / 回貼
2樓  發表于: 2011-06-08 16:21
引用
引用樓主leiguosheng于2011-06-08 15:56發表的 各位請分析一下 :
請幫忙分析一下,YO-Y7 那個會通,按X2 會怎樣


按X0   Y0會亮,Y1,Y2,Y3位滅
2秒后  Y2亮了,Y0,Y1,Y3位滅
5秒后   Y0,Y2 亮了,Y1,Y3滅
Y4~Y7的亮滅與程序無關

按X1  Y0~Y3滅,同樣,Y4~Y7亮滅于程序無關。

按X2,X2 與程序無關。
mgkdrh
級別: 略有小成
精華主題: 0
發帖數量: 209 個
工控威望: 320 點
下載積分: 838 分
在線時間: 183(小時)
注冊時間: 2010-06-16
最后登錄: 2023-11-03
查看mgkdrh的 主題 / 回貼
3樓  發表于: 2011-06-08 16:22
同意1樓的說法
ymr78419972
宿命的輪回注定了要讓我們去追逐那些難以企及卻又十分向往的美麗
級別: 工控俠客
精華主題: 0
發帖數量: 587 個
工控威望: 2719 點
下載積分: 16620 分
在線時間: 270(小時)
注冊時間: 2009-05-10
最后登錄: 2024-11-16
查看ymr78419972的 主題 / 回貼
4樓  發表于: 2011-06-08 18:13
Y4-Y7跟程序沒舍關系。此程序中根本沒有涉及。K1Y0,只是表達了Y0-Y1-Y2-Y3.
當X0=1后,Y0立即接通,延時2S后Y2接通,再延時5S后,Y0、Y2同時接通,Y1、Y3在程序中從來不被點亮,始終為0。
如果X0=0,那么所有輸出都為0.
當X0=1時,按下X1不松開,Y0-Y3將都為0.如果松開后,下一個掃描周期開始,從復上面過程。
X2與程序無關。無論動不運作都不影晌。
題外話:
               如果X0、X1均為1.那么Y1、Y3一直為0,而Y0,Y2會根據掃描周期在0,1的反復。因為在一個掃描周期內,如果接通 X0那么Y0與Y2會因為程序而得電,當掃描到X1后,又會從1轉向0.當第二個掃描周期開始后,因為X0=1,會使得Y0,Y2又為1,掃到X1后轉0.如此循環往復。不知道分析是否對。如有誤導請諒解。
