樓主  發表于: 2011-10-18 13:56

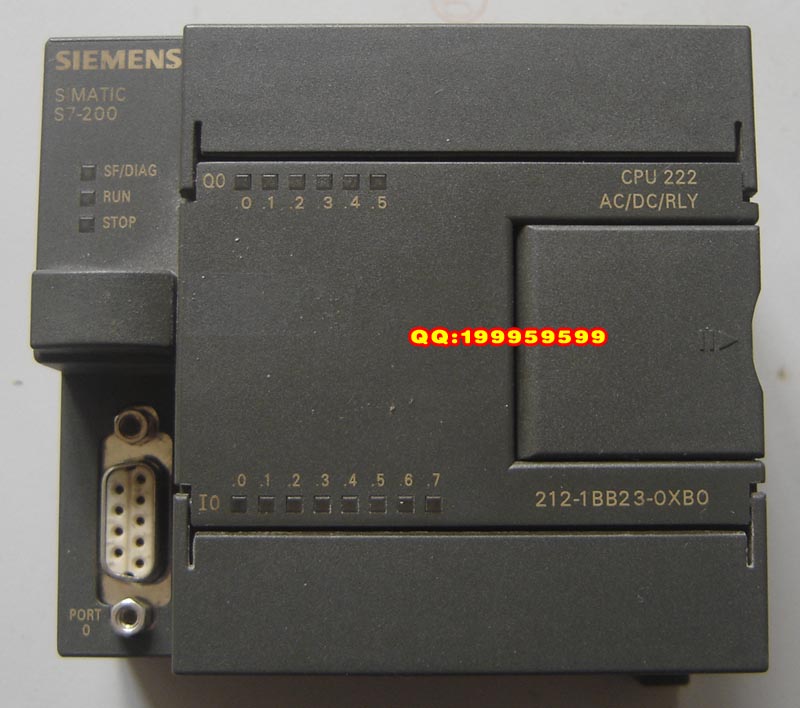

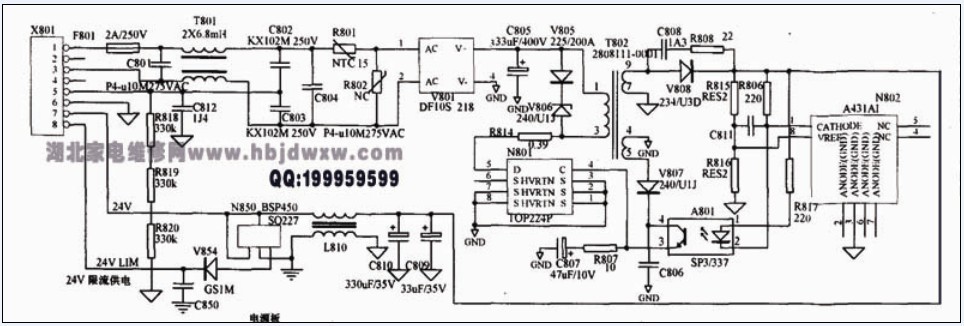

西門子S7-200 CPU222 PLC指示燈不亮,沒有24V輸出。找一張美國產PLC電路圖做參考。

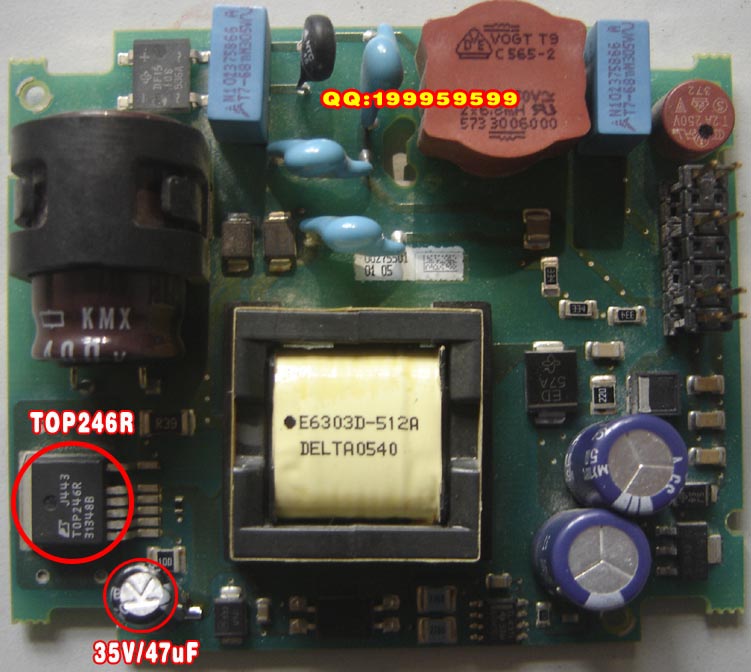

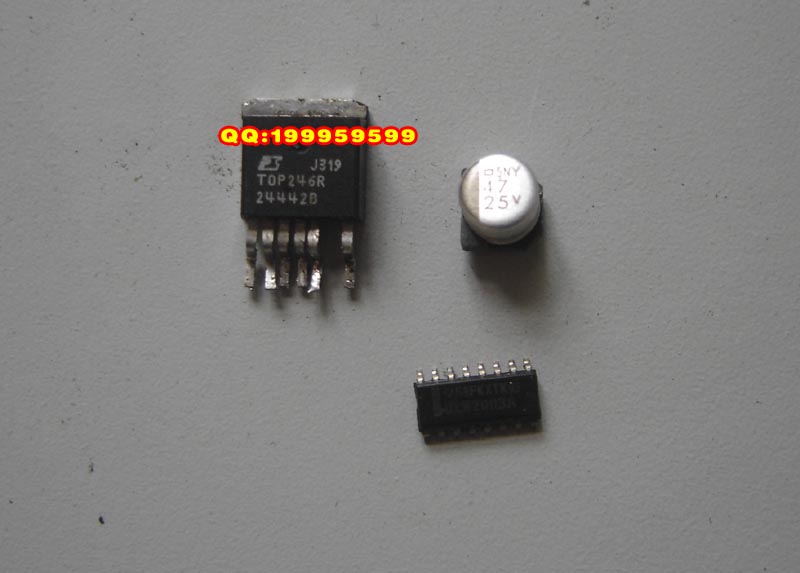

找到電源板,檢查電源管TOP246R, C腳無輸出。更換TOP246R。 檢查固態電容25V/47uF,容量不足,用普通35V/47uF電容代換。

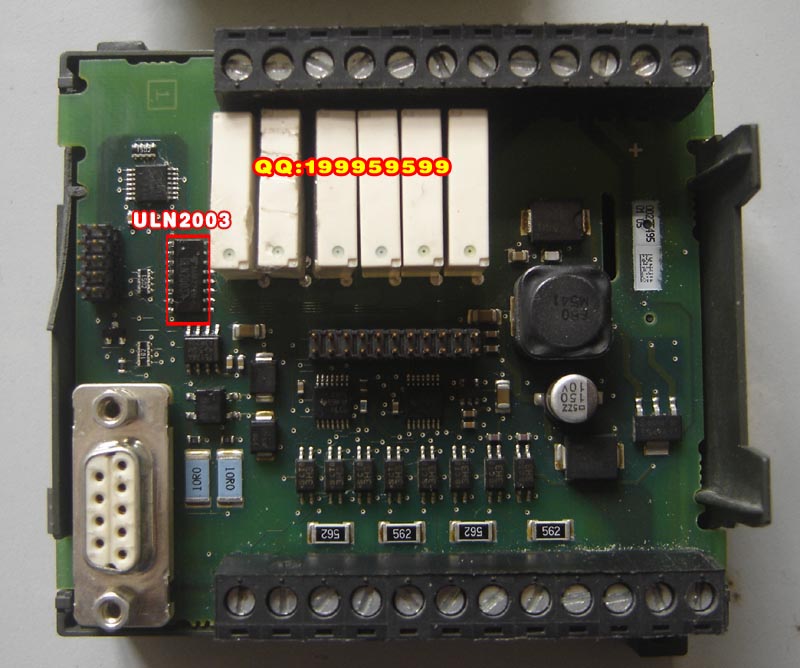

更換以后電源正常,有24V輸出。 接上數據線,傳入輸出點檢測程序,發現輸出04點繼電器無動作,單獨加電給該繼電器能動作。檢查繼電器驅動IC ULN2003,該IC15腳接04點繼電器,查15腳無輸出,更換ULN2003一切正常。










本帖最近評分記錄:
  • 下載積分:+1(dzhn0526) 感謝分享!
  • 下載積分:+1(臺州自動化) 熱心助人!
    ztygl
    級別: 略有小成
    精華主題: 0
    發帖數量: 92 個
    工控威望: 249 點
    下載積分: 1707 分
    在線時間: 36(小時)
    注冊時間: 2009-04-26
    最后登錄: 2018-01-18
    查看ztygl的 主題 / 回貼
    1樓  發表于: 2012-06-02 10:26
    樓主厲害
    學了三凌半桶水,這輩子余下的時間 學SIMEMA!
