想問一下，一個3線的光電傳感器接入西門子s7-200cn plc輸入端，應該選用NPN型還是PNP型的？
在問下，輸入端有極性嗎，可以交換外部電源的+、-極嗎？

[ 此帖被karry在2012-04-28 14:51重新編輯 ]

xukuncool

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 30 個
工控威望: 206 點
下載積分: 845 分
在線時間: 16(小時)
注冊時間: 2006-10-01
最后登錄: 2021-01-21
查看xukuncool的主題 / 回貼

1樓發表于: 2012-04-28 15:35

只看該作者 | 小中大

使用PNP型，西門子的用的都是PNP型的；

樓主留言：

謝謝

chenanhui

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 110 個
工控威望: 218 點
下載積分: 2944 分
在線時間: 90(小時)
注冊時間: 2010-04-07
最后登錄: 2021-08-21
查看chenanhui的主題 / 回貼

2樓發表于: 2012-04-28 18:18

只看該作者 | 小中大

西門子S7-200可以是NPN、PNP的，公共端接法相反

bocc

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 622 個
工控威望: 5239 點
下載積分: 3143 分
在線時間: 986(小時)
注冊時間: 2009-09-13
最后登錄: 2016-07-01
查看bocc的主題 / 回貼

3樓發表于: 2012-04-28 18:26

只看該作者 | 小中大

NPN、PNP都可以的

ke236818428

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 45 個
工控威望: 127 點
下載積分: 1047 分
在線時間: 86(小時)
注冊時間: 2006-09-09
最后登錄: 2019-07-08
查看ke236818428的主題 / 回貼

4樓發表于: 2012-04-29 13:28

只看該作者 | 小中大

PNP NPN

a782281242

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 201 個
工控威望: 327 點
下載積分: 11425 分
在線時間: 77(小時)
注冊時間: 2011-09-16
最后登錄: 2013-03-24
查看a782281242的主題 / 回貼

5樓發表于: 2012-05-14 19:44

只看該作者 | 小中大

love_fc

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 21 個
工控威望: 130 點
下載積分: 1066 分
在線時間: 11(小時)
注冊時間: 2012-05-15
最后登錄: 2020-07-19
查看love_fc的主題 / 回貼

6樓發表于: 2012-05-18 12:52

只看該作者 | 小中大

1樓在誤導別人。沒有“西門子的用的都是PNP型的”這一說法。
S7-300的輸入模塊有NPN也有PNP的，不過當然PNP使用的較多一點。

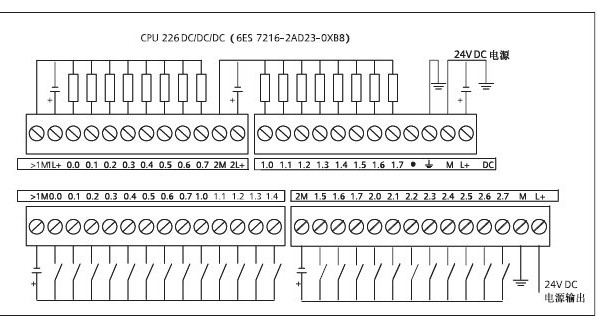

S7-200的輸入可以使用NPN和PNP，因為200的內部有兩個相反方向的二極管。接NPN傳感器時輸入的M腳接+24V，接PNP傳感器時輸入的M腳接0V即可。但是需注意的是輸入的電源公共端是一組輸入端子共用的，即不能在一組里既有NPN用法又有PNP用法。

my_omron

不怕不會,就怕不學!不怕不熟,就怕不練!

級別: 略有小成

發送短信
加為好友

精華主題: 1 篇
發帖數量: 98 個
工控威望: 390 點
下載積分: 2926 分
在線時間: 96(小時)
注冊時間: 2009-05-14
最后登錄: 2025-06-18
查看my_omron的主題 / 回貼

7樓發表于: 2012-05-18 22:09

只看該作者 | 小中大

引用
引用第6樓love_fc于2012-05-18 12:52發表的 :
1樓在誤導別人。沒有“西門子的用的都是PNP型的”這一說法。
S7-300的輸入模塊有NPN也有PNP的，不過當然PNP使用的較多一點。
S7-200的輸入可以使用NPN和PNP，因為200的內部有兩個相反方向的二極管。接NPN傳感器時輸入的M腳接+24V，接PNP傳感器時輸入的M腳接0V即可。但是需注意的是輸入的電源公共端是一組輸入端子共用的，即不能在一組里既有NPN用法又有PNP用法。

已經說得很好了，沒必要再糾結了！

foreverxun

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看foreverxun的主題 / 回貼

8樓發表于: 2012-05-23 20:52

只看該作者 | 小中大

6樓說的很棒呀

lizigang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 125 點
下載積分: 1281 分
在線時間: 7(小時)
注冊時間: 2012-05-15
最后登錄: 2022-08-22
查看lizigang的主題 / 回貼

9樓發表于: 2012-05-24 16:49

只看該作者 | 小中大

pnp型

回憶依然最美

一不小心混進社會, 浪子回頭已經白費... ...

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1240 個
工控威望: 2873 點
下載積分: 21668 分
在線時間: 1322(小時)
注冊時間: 2008-06-16
最后登錄: 2025-05-17
查看回憶依然最美的主題 / 回貼

10樓發表于: 2012-05-24 19:34

只看該作者 | 小中大

引用
引用第6樓love_fc于2012-05-18 12:52發表的 :
1樓在誤導別人。沒有“西門子的用的都是PNP型的”這一說法。
S7-300的輸入模塊有NPN也有PNP的，不過當然PNP使用的較多一點。
S7-200的輸入可以使用NPN和PNP，因為200的內部有兩個相反方向的二極管。接NPN傳感器時輸入的M腳接+24V，接PNP傳感器時輸入的M腳接0V即可。但是需注意的是輸入的電源公共端是一組輸入端子共用的，即不能在一組里既有NPN用法又有PNP用法。

請問這位朋友，在一組里既有NPN用法又有PNP有何不可？

秋后一點水

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 205 個
工控威望: 331 點
下載積分: 7547 分
在線時間: 43(小時)
注冊時間: 2012-05-17
最后登錄: 2020-07-03
查看秋后一點水的主題 / 回貼

11樓發表于: 2012-05-24 20:19

只看該作者 | 小中大

其實多數plc輸入端都沒有pnp和npn區分的，要看公共端接的是+24v還是0v。輸出端是有規定的。
